大扭矩数字舵机执行组件结构设计

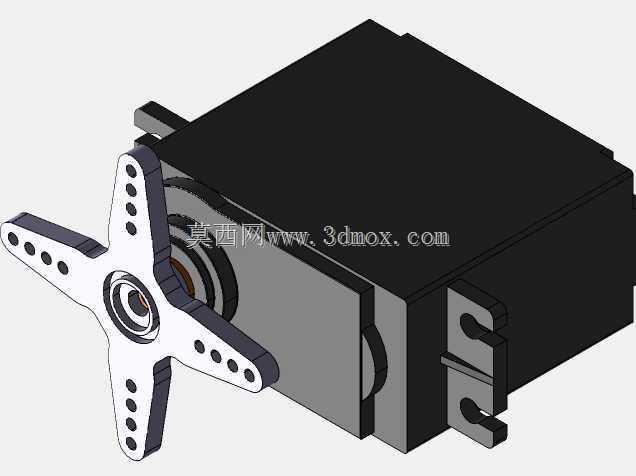

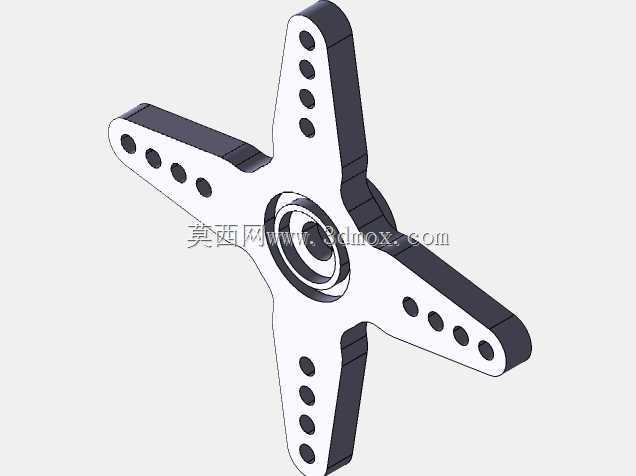

　　在小型自动化执行机构选型中，15kg·cm扭矩等级的数字舵机长期承担着角度闭环驱动的核心角色，这套三维结构完整还原了舵机本体与输出摆臂的装配关系，可直接用于机械臂关节、航模舵面、小型云台、智能小车转向、门禁摆杆等场景的干涉校核与安装布局设计。从结构拆解视角看，模型主体为方正的封闭式壳体，壳体两侧预留带安装孔的固定耳，安装耳的孔位间距、耳片厚度与壳体总宽、总高形成明确的安装边界，设计人员在排布设备舱时，可直接依据壳体轮廓预留散热与走线空间，避免装配阶段出现固定孔与周边支架、电路板碰撞的问题。输出端位于壳体单侧，采用标准花键轴结构，配套的十字型金属摆臂带有多圈等距安装孔，不同孔位对应不同的输出力臂长度：

　　靠近轴心的孔位适合小角度大扭矩输出，远端孔位适合大行程低负载推拉动作，这种摆臂设计能让同一台舵机适配连杆传动、拨杆驱动、绳轮牵引等多种传动形式。模型还原的壳体接缝、输出轴台阶、固定耳折弯细节，可帮助结构工程师判断外壳的防护边界与装配公差：壳体上下盖的合模缝位置决定了密封胶条的布设路径，输出轴与壳体的配合段长度可用于评估轴套的支撑强度，避免侧向负载过大导致轴颈偏磨。实际工程应用中，这类舵机常被嵌入多自由度机械臂的关节处，通过PWM信号控制输出轴在0至180度范围内精准定位；在航模领域，它负责驱动副翼、升降舵完成姿态调整；在小型自动化产线里，也可作为料仓挡料板、简易分拣拨杆的动力源。建模过程中对摆臂孔位的阵列处理、壳体安装耳的对称约束、

　　输出轴与摆臂的花键配合关系，都遵循了实物的装配逻辑，导入装配体后可直接模拟摆臂旋转时的扫掠空间，提前排查摆臂转动范围内与周边线束、支架的运动干涉。壳体侧面的轴端预留结构也对应了舵机内部减速齿轮组的输出支撑位，从外部尺寸即可推算内部齿轮箱的大致排布，为定制改装双输出轴、加装角度反馈附件提供了尺寸参考。对于需要做整机动力学仿真的设计人员，该模型的质量分布、摆臂转动惯量轮廓也可作为简化仿真的几何依据，无需从零绘制舵机外包络，大幅缩短设备初期布局的建模周期。
