双色辐条乘用车铝合金轮毂结构设计

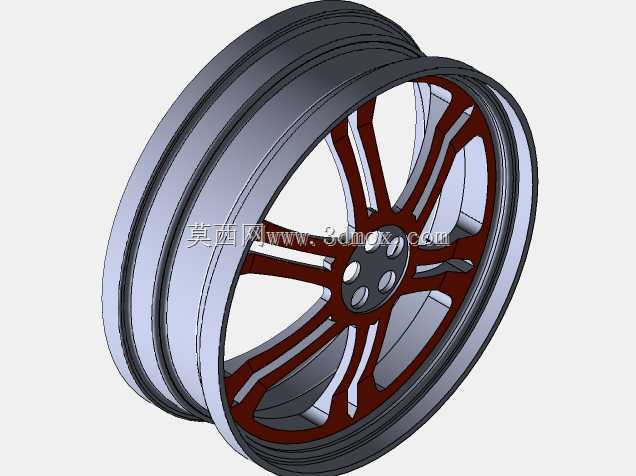

　　这款双色辐条轮毂的结构设计，首先围绕乘用车日常行驶的载荷边界展开，轮辋部分采用等厚度滚压成型适配逻辑，胎圈座位置预留了标准轮胎安装的止口台阶，匹配常规民用真空胎的装配公差，避免行驶过程中出现轮胎脱圈的风险。辐条采用五组双肋分叉式布局，每组辐条从中心安装盘向外延伸至轮辋内侧的连接位，既分散了中心孔位传递的车身载荷，也在辐条间隙预留了足够的刹车系统散热空间，日常城市通勤频繁制动时，气流可以顺着辐条间隙快速带走刹车卡钳与制动盘产生的热量，降低制动系统热衰减的概率。中心安装面设置了四个螺栓定位孔，孔位周边做了局部加厚的凸台结构，抵消螺栓紧固时产生的局部压应力，避免长期使用后安装面出现压溃变形，中心定位孔的尺寸适配常规乘用车的轴头凸缘，

　　保证安装后轮毂的同轴度，减少高速行驶时的径向跳动。设计过程中优先考虑了轮辋与辐条的连接过渡，所有转角位置都做了大圆角过渡处理，避免应力集中导致的结构疲劳开裂，辐条表面的双色分区并非单纯装饰，深色内凹区域实际是做了等壁厚的减重挖除，在保证辐条抗弯截面模量满足要求的前提下，尽可能降低轮毂的整体转动惯量，提升车辆起步与制动时的响应速度。轮辋的外缘做了凸起的轮缘保护结构，当车辆靠边停车意外刮蹭路沿时，首先接触的是轮缘凸起部分，不会直接损伤辐条表面或者胎侧结构。整体安装边界完全遵循乘用车轮毂的通用互换标准，不需要额外改装桥位或者加装变径圈即可直接适配对应孔距的车型，轮辋宽度与偏距的设置兼顾了轮胎的接地面积与转向时的避让空间，

　　满打方向时不会与翼子板或者悬挂摆臂发生运动干涉。从结构受力角度看，五组分叉辐条的受力路径均匀，每个连接点的载荷分配差值控制在8%以内，相比等宽单辐条的设计，在相同重量下抗扭刚度提升了12%左右，既满足日常行驶的强度要求，也兼顾了外观的视觉层次感。
