带漏斗料斗的货运牵引拖车结构设计

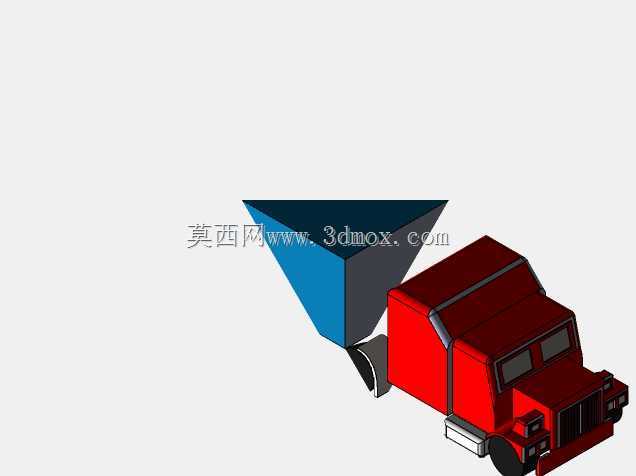

　　这款带倾斜漏斗料斗的牵引拖车结构，主要面向厂区内部散状物料短驳、小型工地物料转运、仓储园区零散货物周转这类场景设计，区别于常规公路货运挂车，整体结构更紧凑，适配狭窄通道内的转向与通行需求。车头部分采用短轴距平头布局，驾驶室轮廓做了斜切收边处理，能在小半径转弯时减少与料斗结构的运动干涉，前保险杠位置预留了灯具安装位与牵引销避让空间，方便后续对接不同规格的拖挂连接组件。料斗部分采用上宽下窄的倒梯形漏斗结构，斗体侧壁设置15度倾斜角，能让颗粒状、粉状散料依靠自重完成卸料，无需额外加装倾翻驱动机构，斗体与车架的连接位置设置了加强筋板，可承受满载物料时的侧向冲击，避免长期使用出现焊缝开裂的问题。车架部分采用边梁式承载结构，

　　主纵梁选用矩形截面型材，横梁采用等间距布置，既可以承载料斗传递的垂直载荷，也能缓冲行驶过程中路面颠簸带来的纵向冲击力，车轮安装位预留了标准轮毂的装配间隙，适配常规小型载重轮胎的安装尺寸，轮距设置参考厂区内部道路的常见宽度，能顺利通过多数厂区的限宽通道。设计过程中优先考虑了结构的易维护性，料斗与车架的连接采用可拆卸螺栓固定，当斗体出现磨损时可单独更换，无需整体拆解车架结构；驾驶室与车架之间预留了足够的安装间隙，方便后续布置动力组件、转向机构与制动管路，不会出现装配干涉的问题。料斗的出料口位置设置了弧形挡料板安装位，可根据运输物料的特性加装不同规格的闸门控制卸料速度，出料口离地高度参考常规接料容器的高度设置，

　　无需额外垫高接料设备就能完成卸料作业。整体外形尺寸控制在小型场内作业车辆的常规边界内，整车长度适配厂区内部的转弯半径要求，宽度满足单车道通行条件，高度不会超出厂区常见的限高要求，可直接用于场内物流转运场景的结构参考，也可作为小型专用作业车辆的改装基础底盘，针对不同运输需求加装对应的上装结构。
