螺旋锥齿轮传动结构三维设计

　　在重载传动工况的布局设计中，相交轴间的动力传递一直是结构设计的难点，尤其是需要在紧凑安装空间内实现大传动比、高承载能力的场景下，螺旋锥齿轮的应用占比极高。这类零件常见于差速器总成、机床主轴进给箱、工程机械行走驱动端、农业机械动力换向机构中，核心作用是在两轴线呈空间相交的位置，完成旋转运动与扭矩的稳定传递，相比直齿锥齿轮，其啮合过程是渐进式的齿面接触，传动过程的冲击、噪声都要小很多，同时单齿啮合的重合度更高，能承受的瞬时过载能力也更强。

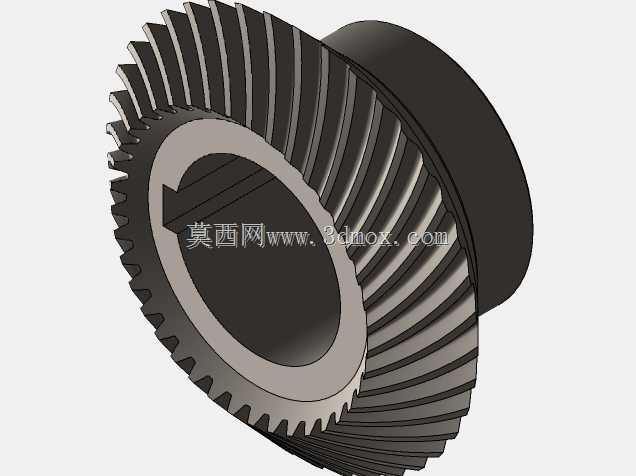

　　从结构设计逻辑来看，这个螺旋锥齿轮的齿面采用螺旋齿形设计，齿线为圆弧状分布，啮合时至少有两对以上轮齿同时参与接触，载荷被分散到更大的齿面接触区域，避免了直齿锥齿轮啮合时的整齿突然撞击问题。齿轮中心设置的带键槽内孔，是与传动轴配合的安装基准，设计时需要严格控制内孔的尺寸公差、圆柱度，以及内孔轴线与齿轮节锥轴线的同轴度，否则装配后会出现齿面偏载，运行时产生异常振动，大幅缩短齿轮使用寿命。齿轮背部的凸缘结构，是装配时的轴向定位面，与轴肩或者轴承内圈端面贴合，保证齿轮在轴向上的安装位置精度，确保啮合时的齿侧间隙处于设计要求范围内。

　　做这类零件的三维建模时，首先要确定节锥角、齿顶高系数、螺旋角、模数、齿数这些核心齿形参数，先搭建出齿轮的基体轮廓，再通过齿面方程生成螺旋齿的曲面，之后阵列得到全部轮齿结构，最后完成内孔、定位凸缘、倒角这些附属结构的设计。建模过程中需要特别注意齿根部分的圆角过渡，避免应力集中，因为在重载换向或者启动瞬时，齿根位置承受的弯曲应力最大，过小的圆角会直接导致断齿故障。

　　实际选型应用时，需要匹配配对齿轮的参数，保证两者的螺旋角大小相等、旋向相反，节锥顶点重合，同时要核算安装距的尺寸边界，确保齿轮装入箱体后，不会和周边的轴承、油封、箱体壁发生运动干涉。这类齿轮的安装精度要求较高，通常需要在装配时调整垫片厚度来控制齿面接触印痕的位置，理想状态下接触印痕位于齿面中部，偏向小端一点，这样在承受载荷发生轻微变形时，接触区会向齿面大端移动，不会出现边缘接触的问题。日常设备维护中，这类齿轮需要采用极压齿轮油润滑，因为齿面啮合时存在相对滑动，普通润滑油无法形成足够强度的油膜，容易出现齿面胶合、点蚀的失效形式。
