单排凸台链轮传动零件结构设计

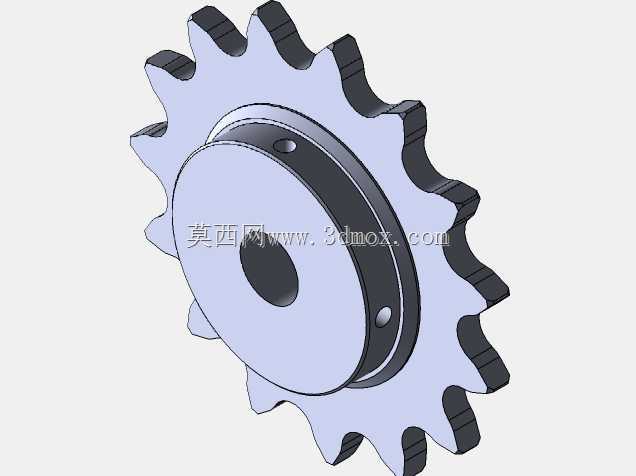

　　这款带单侧凸台的单排链轮，是链传动系统里的核心啮合零件，日常在轻工输送线、小型农机传动组、自动化分拣设备的动力传递环节应用极广，和标准单排滚子链条配合完成旋转动力的扭矩传递，相比带传动能保证精准的传动比，不会出现打滑丢转的问题，适合低速重载、传动环境有少量粉尘的工况。设计时首先匹配对应规格链条的节距、滚子外径参数，齿形采用三圆弧一直线的标准齿廓，保证链条啮入啮出时顺滑无卡滞，不会出现跳齿、咬链的异常磨损问题。单侧的凸台结构是为了给链轮提供轴向定位基准，安装时凸台端面贴紧传动轴的轴肩，配合中心孔的键槽周向固定，就能限制链轮运转时的轴向窜动，避免链条跑偏脱链。中心安装孔的尺寸按照常用的配套传动轴直径设计，孔壁预留了键槽加工位置，

　　两个对称的销孔是用来加装紧定螺钉或者定位销，进一步强化周向固定的可靠性，避免设备频繁正反转时链轮和轴之间出现相对转动，磨损配合面。齿部的厚度按照对应链条的内节内宽做适配，保证链节能完全卡入齿槽，不会出现偏磨。整体结构没有多余的减重孔设计，适合中等载荷的传动场景，安装时需要注意链轮的端面跳动公差控制在合理范围，两配对链轮的共面度要调整到位，避免链条运行时出现侧向力，加速链条和齿面的磨损。这类链轮的安装边界要注意，凸台侧要预留足够的轴向空间，避免和机架、轴承端盖等周边部件发生干涉，齿顶圆的径向空间要预留出链条张紧调节的余量，方便后期维护时调整链条张紧度，不需要拆解周边过多部件就能完成张紧作业。齿根部分做了微小的圆角过渡，避免热处理时出现应力集中，提升零件的抗冲击能力，应对设备启动瞬间的扭矩冲击。
