工业级伺服压装执行机构三维结构设计

　　这套伺服压装执行单元的结构设计，核心围绕精密压装工位的实际作业需求展开，在3C电子零部件压合、小型轴承压装、五金组件铆接等对压装力与位移精度有严格要求的场景中，这类执行机构是整条产线压装工位的核心部件。不同于传统液压、气动压装设备的出力特性，该结构依托伺服驱动的精准控制逻辑，可实现压装全过程的力位移曲线实时匹配，避免传统压装方式常见的过压损伤、压装不到位等批量质量问题。

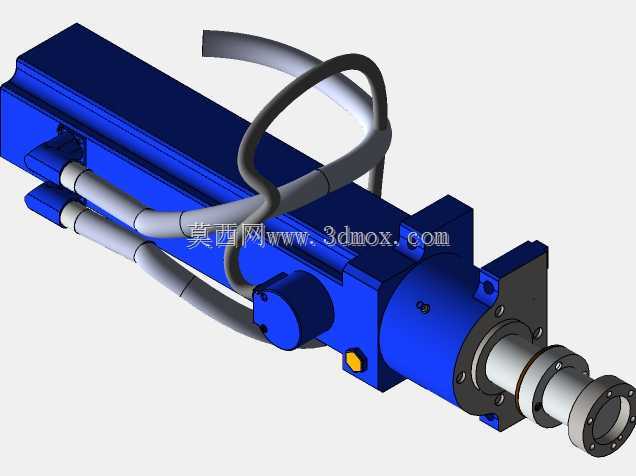

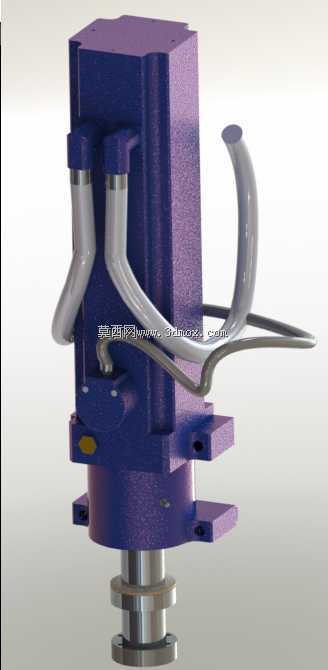

　　从结构布局来看，主体采用立式集成化设计，上部的驱动单元与下部的压装执行端做同轴整合，侧面预留的管线接口可直接对接设备的气路与控制线路，安装法兰设置在主体下部，采用四点对称安装孔位，安装时可直接固定在设备工装台板的预设位置，无需额外设计转接支架，能有效压缩设备集成时的安装空间占用。主体侧面的弧形管线导向结构，可将内置驱动单元的动力线、信号线沿固定弧度排布，避免设备往复压合动作过程中管线出现过度弯折、拉扯磨损的问题，延长管线的实际使用寿命。

　　设计过程中重点考量了压装作业的负载边界，压头端采用可快换的连接结构，可根据不同压装工件的端面形状更换适配压头，无需拆解主体内部结构。下部的导向轴组采用高精度配合公差，可保证压头下行过程中的同轴度误差控制在极小范围内，避免压装过程中出现偏载，导致工件压装面倾斜、内部组件损伤。主体外壳采用一体化铸造成型的结构思路，既可以保证整体结构的刚性，承受压装过程中的反向冲击力，也能为内部的驱动、传动组件提供密闭的防护空间，适配车间内多粉尘、少量切削液飞溅的作业环境。

　　在安装边界的设计上，该结构的整体外轮廓尺寸适配多数小型自动化设备的内部安装空间，压头的行程范围覆盖常规小型零部件的压装行程需求，安装时只需保证台板下方预留足够的压头下行避让空间，同时在主体上部预留检修空间，即可满足日常维护的操作需求。结构上没有冗余的外凸部件，所有连接点位都做了沉台处理，避免集成到设备内部后与周边的工装、送料机构产生运动干涉。
