这套回转台式压力加工装置面向小尺寸零件的连续压装、冲孔、铆合与轻量成形场景,常见于仪表零件、电子接插件、小五金件以及小型塑胶件的二次加工工位。设备把工件放置、加工、取出三个动作分配到转盘不同角度位置,操作者可以在压力头外侧完成上下料,避免手部进入施压区域,同时减少等待滑块回程的空耗时间,节拍相比单工位台式压机更容易稳定。

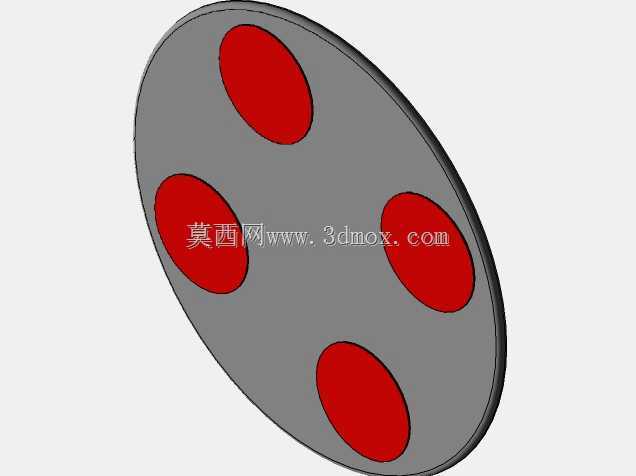

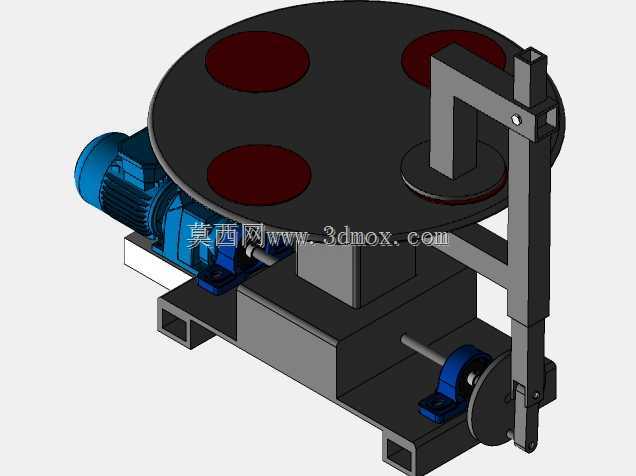

盘面采用圆形回转布局,上面设置多个定位区域,可用于安装简易定位块、仿形治具或弹性夹紧件。红色区域在实际结构中可理解为工位标识或垫块安装位,便于区分上料、压制、检测和下料位置。转盘中心通过立柱与下部箱体连接,支撑方式需要兼顾盘面承载与转动阻力,若用于批量生产,通常会在盘面下方增加平面轴承或耐磨环,避免偏载造成立柱弯曲。

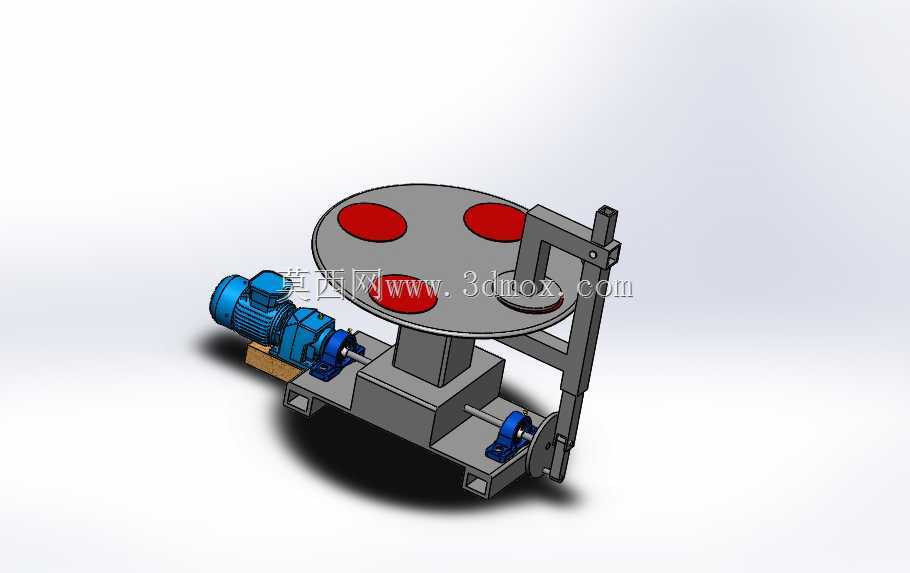

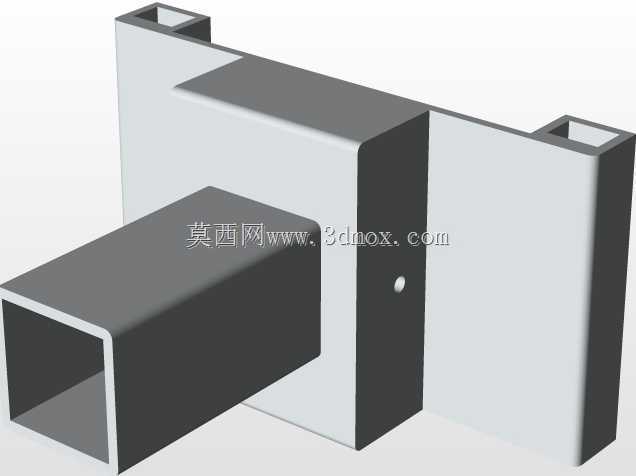

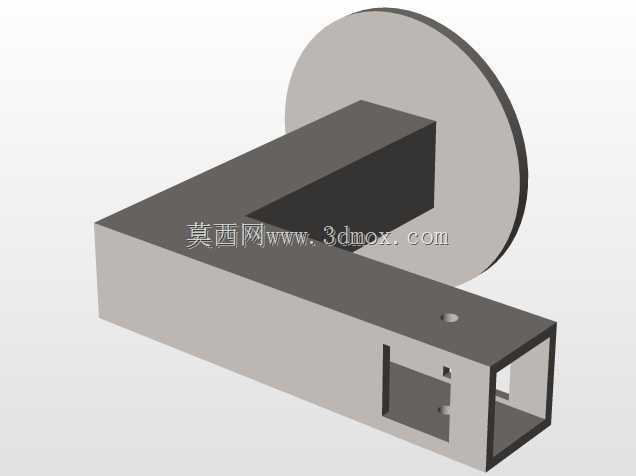

动力与执行部分采用分离式布置:一侧电机经减速机构驱动转盘分度,另一侧通过立式机架承载施压动作。机架为悬臂式焊接或栓接结构,上端用于安装压头、气缸、液压缸或手动螺旋机构,具体压力形式可随工艺需求替换。该模型把主受力立柱布置在转盘旁,结构紧凑,但在选型时需要注意喉深与冲压力的匹配,若压制载荷偏大,应核算机架开口处的变形量,防止压头倾斜影响工件一致性。

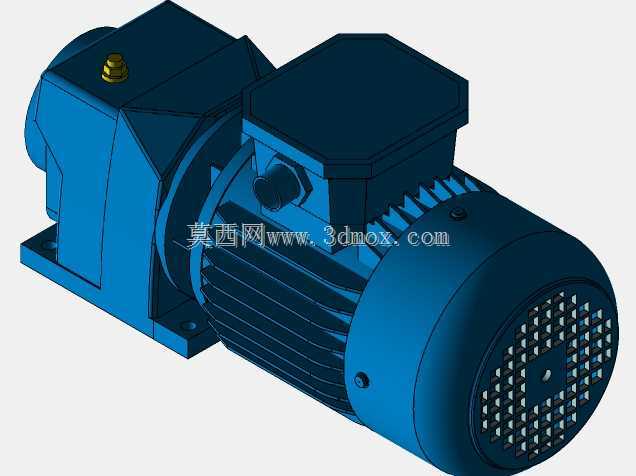

传动路线在设计上强调易维护性。电机和减速单元位于底座左侧,通过联轴器、蜗杆机构或槽轮机构把连续转动转换为转盘的间歇分度;底座前方还预留了带轮或手动调整位置,方便装配时盘车、调试角度以及排除卡滞。底座采用箱式轮廓,既能够容纳传动件,也可作为配重降低设备重心,安装时只需在底部预留地脚孔或固定平台即可。
从安装边界看,该设备属于台式或小型落地式装备,占地主要由圆形转盘直径、侧向电机长度和立式机架高度共同决定。布置产线时,转盘前方需保留取放料空间,电机侧要留出散热和检修距离,机架上方则要考虑压头驱动元件的维护高度。若接入自动送料,可在空位增加振动盘、滑道或气动抓手;若用于手工作业,则应在转盘与压头之间增加防误转联锁,确保压头工作时盘面不能被人为转动。
结构建模时需要重点处理三类关系:一是转盘分度精度与定位销、锥面锁紧机构的配合;二是压头中心线与工位支撑面的垂直度;三是底座、立柱、悬臂之间的连接刚度。该方案适合小吨位、多工序、频繁换型的加工场合,通过更换盘面治具和压头模块,可在同一台设备上完成不同小件的压装与成形任务。
