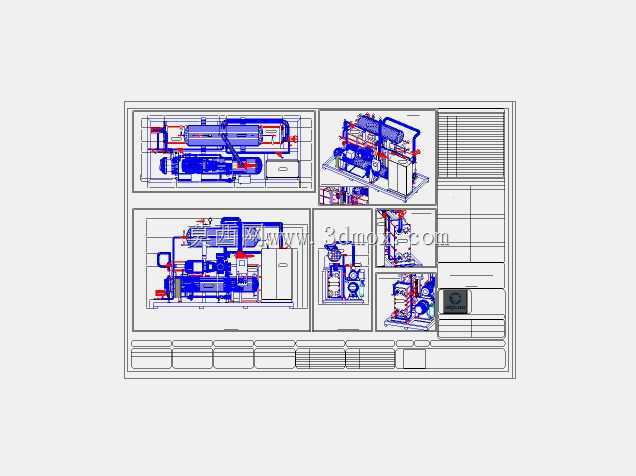

氨制冷系统500TR制冷段机组结构设计

　　这套500TR量级的氨制冷段机组，主要面向大型冷链仓储、化工工艺冷却、食品速冻生产线这类需要持续稳定大冷量输出的工业场景，作为整个制冷循环的核心冷量输出段，承担着低压气态氨压缩、油氨分离、冷凝换热、节流分配的核心功能，区别于小型商用制冷设备，该量级机组的设计首先要匹配工业场景连续24小时不间断运行的可靠性要求，所有管路排布、部件选型都围绕运维便利性、运行稳定性展开。从结构设计逻辑来看，整个机组采用撬装集成式布局，将螺杆式氨压缩机、卧式壳管式冷凝器、气液分离器、油冷却器、节流阀组、安全泄放组件全部集成在统一的公共底座上，底座采用型钢焊接框架结构，预留了叉车孔与地脚螺栓安装位，运输时可以作为整体撬块直接吊装，现场仅需要连接总进出液管、

　　回气管、冷却水管与电控线路即可投入使用，大幅减少现场安装的管路焊接与试压工作量。设计过程中首先要明确安装边界条件，机组整体的长宽尺寸要适配标准工业厂房的门廊宽度、货运车辆的装载限界，高度方向要预留顶部管路阀门的操作空间，同时要考虑检修时压缩机抽芯、冷凝器端盖拆卸的预留空间，避免后期运维时出现操作空间不足的问题。管路排布上，高压侧与低压侧管路做了明确的分区，氨气管路避免出现下凹的液囊结构，防止停机时积液导致下次开机出现液击风险，油路系统单独设置了油分离器、油过滤器与油泵回路，保证压缩机运行时的润滑可靠性，所有阀门的操作手柄都朝向巡检通道一侧，压力表、传感器的取压点都设置在直管段，避免涡流影响检测精度。从功能特性来看，

　　该制冷段可以根据末端冷量需求实现25%-100%的冷量无级调节，配套的安全组件包含高压保护、低压保护、油压差保护、排气温度保护多重联锁，当运行参数超出阈值时会自动触发卸载或者停机动作，避免设备损坏。在结构细节处理上，所有管路的支撑都采用了隔振管卡，压缩机与底座之间设置了橡胶隔振垫，减少运行时的振动传递到外接管路，撬块底座预留了接水槽，收集设备运行时产生的冷凝水与检修时的少量残液，避免现场地面积水。设计时还充分考虑了不同现场的适配性，冷却水进出口、氨液进出口的法兰接口都采用标准压力等级的通用法兰，方便现场对接不同规格的外接管路，电气接线盒集中布置在机组一侧的电控支架上，减少现场布线的长度。
