特灵800冷吨离心式制冷机组结构设计

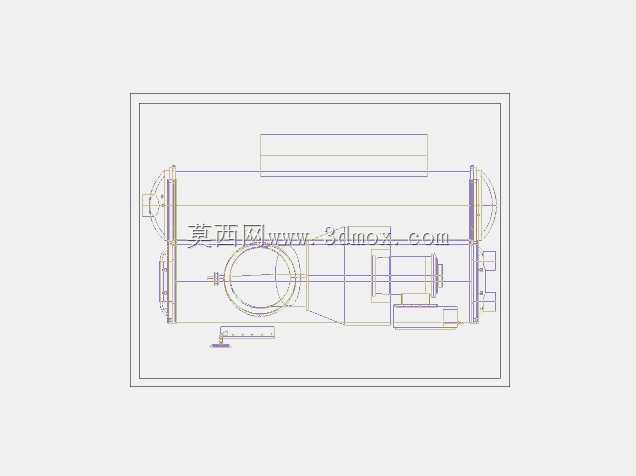

　　这套三维结构模型还原的是800冷吨等级的特灵品牌制冷机组，这类设备主要应用在大型商业综合体、三甲医院、数据中心、大型工业厂房的集中冷源站房内，作为中央空调系统的核心冷源输出设备，承担整个空调系统的冷冻水制备功能，通过制冷剂相变循环将流经蒸发器的循环水降温至7摄氏度左右，再通过管路输送到各个末端换热设备，带走建筑内部的余热。从结构设计来看，模型完整还原了机组的卧式筒体布局，蒸发器与冷凝器采用平行卧式布置的双筒体结构，筒体两端的端盖预留了检修人孔与水程接口，压缩机本体布置在双筒体上方的居中位置，电机与压缩机采用直联传动结构，减少传动环节的能量损耗。在建模过程中，设计人员严格遵循实际设备的安装边界要求，

　　筒体长度方向预留了端盖拆卸的操作空间，底部支座的安装孔位间距匹配常规站房的混凝土基础预埋尺寸，设备两侧的管路接口位置、阀门操作空间都按照现场安装的实际需求做了避让设计，避免后续安装时出现管路干涉、操作空间不足的问题。从功能特性上，该等级制冷机组的额定制冷量能够覆盖2-3万平米的商业建筑冷负荷需求，机组自带的油路系统、抽气回收装置、电控柜安装位都在模型上做了准确还原，筒体上的温度传感器、压力传感器接口位置也和实际产品保持一致，方便设计人员在做站房三维排布时直接对接传感器、控制线路的建模工作。在外形尺寸控制上，模型严格按照实际产品的运输尺寸做了比例还原，整机长度、宽度、高度都符合公路运输的限界要求，吊装点的位置也做了明确标注，

　　方便施工单位在做吊装方案时直接参考。对于暖通设计人员、制冷站房三维建模人员来说，这套模型可以直接用于冷源站的管线综合排布，提前校验管路与设备、墙体、支吊架的干涉问题，也可以作为同类型制冷机组选型阶段的结构参考，帮助设计人员快速掌握大冷吨离心式制冷机组的结构布局特点，在方案阶段就能准确预留设备安装、检修、运输的空间，避免后期施工阶段出现设备进场困难、检修空间不足的问题。模型中对筒体壁厚、法兰接口尺寸、支座承重结构的还原，也能帮助结构设计人员核算设备基础的承重荷载，提前完成基础预埋件的定位设计，减少现场施工的返工概率。
