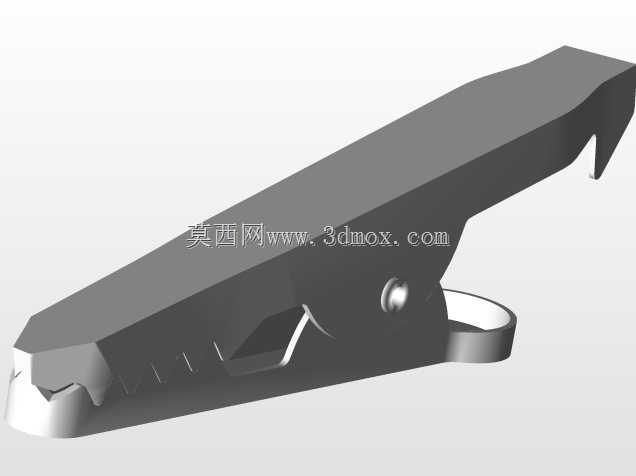

带锯齿夹口的弹簧式接线鳄鱼夹结构

　　这类带锯齿夹口的弹簧夹持件，常被用于电气测试临时接线、低压电路短接、线束临时固定、实验台电路搭接等场景，在电气调试、电子维修、实验室电路验证环节的使用频次极高，能在不破坏原有导线绝缘层、不做永久压接的前提下，快速实现电路节点的临时导通，省去剥线、拧螺丝、焊接的繁琐步骤，大幅提升临时接线的作业效率。从结构设计来看，夹身采用一体化冲压折弯成型的金属主体，尾部的环形挂孔既可以穿入导线做压接固定，也能搭配绝缘护套实现手持操作的绝缘防护，夹口位置的锯齿结构经过多道冲压成型，齿尖做了微小的圆角处理，既可以咬入导线表层氧化层降低接触电阻，又不会因为齿尖过于锋利切断多股铜丝，避免接线后出现导线断股、接触不良的问题。中部的枢轴铆钉采用过盈压装工艺，

　　保证两片夹身转动时无旷量，同时内置的扭转弹簧提供稳定的夹持力，在夹持直径1mm到6mm的导线或者接线端子时，能保持足够的正压力，避免测试过程中因为拉扯、震动出现夹头脱落的情况。夹身的外形做了贴合手持操作的弧度设计，按压位置的防滑凹槽能提升手指按压时的摩擦力，即便是佩戴薄款绝缘手套操作，也能轻松按压开合夹头。从安装边界来看，夹身闭合状态下总长度控制在常用的50mm规格区间，最大开口距离可以达到12mm，能适配不同线径的导线以及薄型接线片，夹身的厚度控制在8mm以内，在密集的接线端子排上使用时，不会因为夹具体积过大干涉相邻的接线点位。设计过程中需要重点关注弹簧的扭矩参数，扭矩过小会导致夹持力不足，接触电阻过大出现测试数据偏差，

　　扭矩过大则会导致按压开合需要的力度过大，长时间手持操作容易产生疲劳感；夹身的金属材质通常选用导电性能优异的铜合金做基底，表层做镀镍处理，兼顾导电性与抗氧化能力，避免长期使用后表层氧化导致接触性能下降。夹口的锯齿排布采用交错式设计，咬合时能形成多点接触，即便导线表面存在轻微的氧化层或者污渍，也能通过齿尖的刺破作用实现稳定的电连接，在低压大电流的临时接线场景下，多点接触的结构也能分散电流密度，避免局部过热的问题。尾部的导线连接位置设计有防滑倒刺，压接导线后能提供足够的拉脱力，避免拉扯导线时夹身与导线脱离，造成电路开路的问题。
