带销轴铰接式U型安装固定支架结构

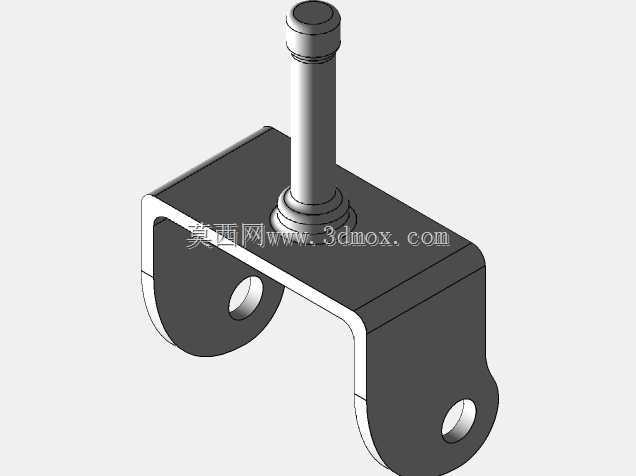

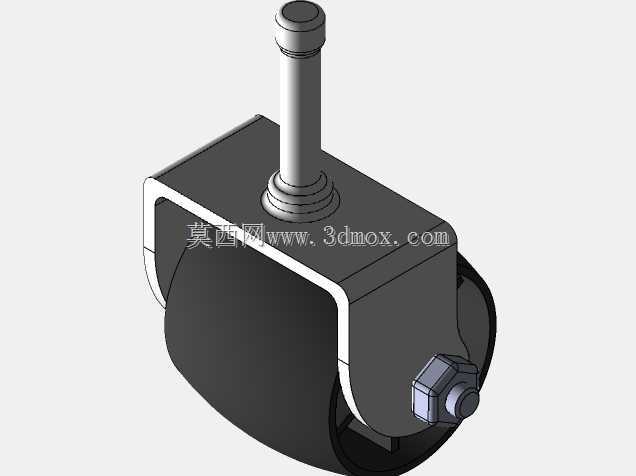

　　这类带销轴的U型铰接支架，在工业传感检测、小型传动机构的安装场景中十分常见，日常做设备结构改型、非标工装设计时经常会用到这类成熟的连接结构。从结构本身来看，主体采用折弯成型的U型钣金基体，两侧支臂预留同轴的铰接安装孔，顶部压装固定的台阶销轴作为外接部件的旋转枢轴，整体没有冗余的结构设计，所有几何特征都服务于安装固定与铰接传动的核心功能。

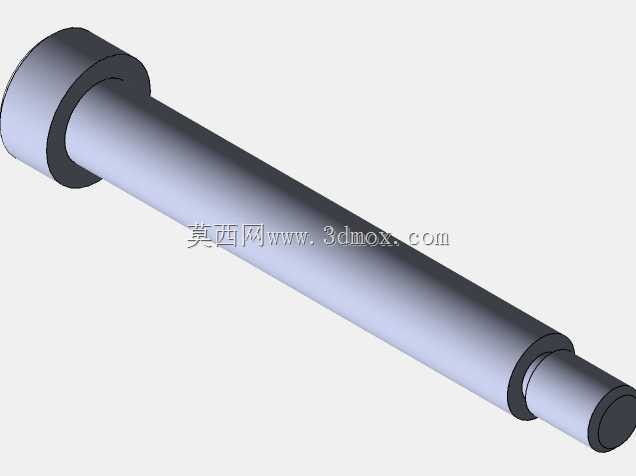

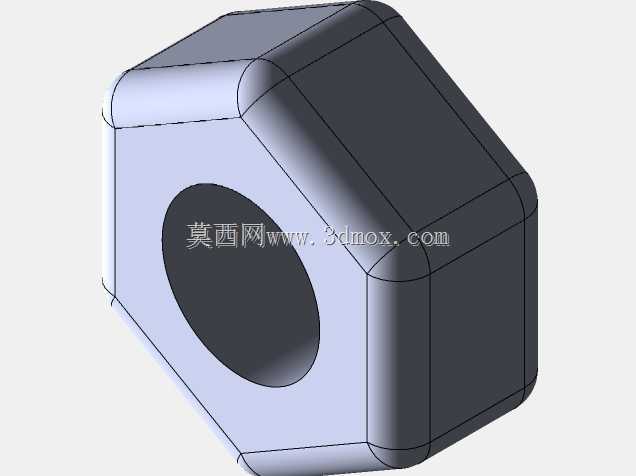

　　做这类结构的三维建模时，首先要明确安装边界的约束条件：U型基体的开口宽度需要匹配被铰接部件的厚度，预留0.2-0.5mm的装配间隙避免运动卡滞，两侧支臂的铰接孔同轴度公差需要控制在0.05mm以内，防止销轴穿装后出现别劲的情况，长期往复摆动下会加剧孔壁磨损。顶部的销轴采用台阶式结构，底部的法兰台紧贴U型基体的上表面，通过压装或者铆接的方式实现固定，销轴的光杆段长度要根据外接摆臂的厚度确定，端部预留卡簧槽或者螺纹段，用来安装轴向限位件，防止摆动过程中外接部件从销轴上脱出。

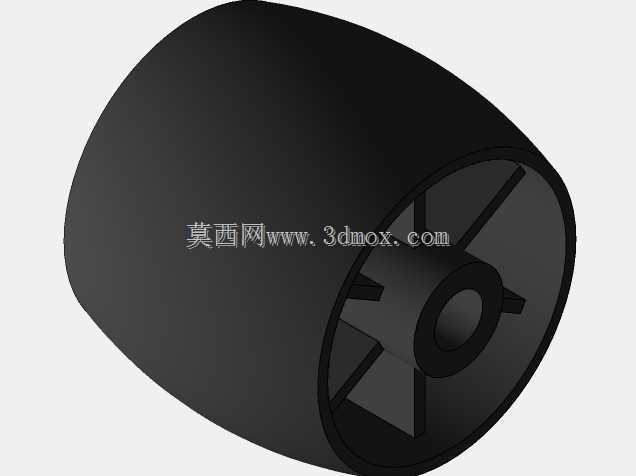

　　从实际应用场景来说，这类支架常作为位置传感器的安装载体，也可以用在小型连杆机构的端部铰接点，比如自动化设备的门盖开合联动结构、小型检测探头的角度调整支座，都可以通过这类支架实现固定端与活动端的可靠连接。设计时需要重点关注受力方向的强度校核：U型基体的折弯圆角不能过小，避免钣金折弯处出现应力集中，当承受径向载荷时，两侧支臂的厚度要根据额定载荷计算，防止长期受载出现支臂外张变形，导致铰接孔同轴度失效。销轴的材质通常选用中碳钢调质处理，表面硬度控制在HRC28-32之间，既保证足够的抗剪切强度，又具备一定的韧性，承受冲击载荷时不会出现脆断。

　　建模过程中需要注意装配关系的匹配：销轴与基体安装孔采用过盈配合，过盈量控制在0.01-0.03mm，保证连接牢固不会出现相对转动；销轴与外接活动部件的孔采用间隙配合，间隙量控制在0.03-0.08mm，保证转动灵活无卡滞。U型基体的底面通常作为安装基准面，预留安装沉孔或者腰型孔，方便调整安装位置，固定到设备机架上时可以通过腰型孔补偿安装位置的累计误差，降低现场装配的调试难度。这类结构的外形尺寸通常比较紧凑，不会占用过多的设备安装空间，在狭小的设备内腔安装场景中优势明显，不需要额外设计复杂的转接件，直接通过支架本身就能实现铰接与固定的双重功能。
