消防系统备用动力泵组发动机结构

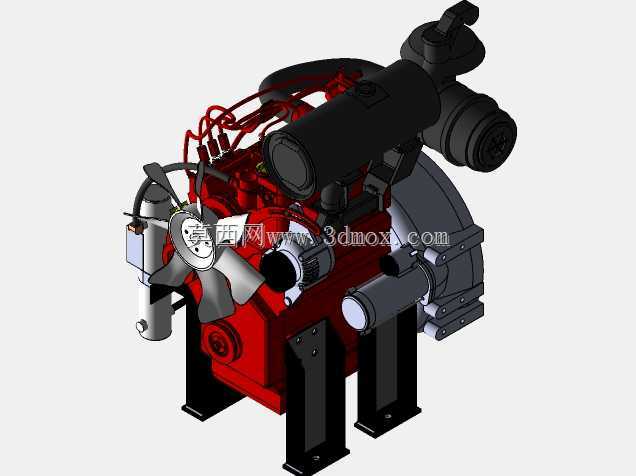

　　在民用建筑、工业厂区、仓储物流园区的固定消防给水系统中，主供电回路故障、主消防泵驱动链路失效是必须提前设防的极端工况，这类备用发动机正是为消防泵组提供独立动力输出的核心单元，完全脱离市电依赖，可在火警触发且主动力失效的数十秒内完成启动，带动消防泵建立额定水压，保障喷淋、消火栓系统的供水压力满足灭火需求。从结构设计来看，该动力单元采用直列双缸四冲程柴油机构型，整体集成了进气过滤总成、排气消音组件、冷却风扇与散热水箱、启动电机、燃油供给管路、高压点火线束等附属部件，所有部件均围绕缸体做紧凑式布局，最大限度压缩整机占用空间，适配消防泵房内有限的安装区域。安装边界方面，整机通过底部四个带安装孔的立式支撑脚与泵组共用底座做刚性连接，

　　支撑脚的孔位间距匹配标准消防泵组底座的通用安装尺寸，输出端采用法兰盘直连结构，可直接与消防泵的输入轴对接，省去额外的联轴器调整工序，降低现场安装的对中难度。设计过程中优先考虑了应急工况下的可靠性：进气口设置在整机侧上方，避免泵房内积水漫入进气道导致启动失败；排气消音器做了高位布置，引导高温排气向侧方排出，不会直吹周边的管线与电控元件；冷却风扇采用独立的机械驱动结构，直接由曲轴端输出动力，不需要额外供电即可实现运转散热，即便整机电气系统部分受损，只要发动机启动就能维持冷却循环。燃油管路采用硬管加局部柔性接头的组合方式，硬管沿缸体侧面的固定支架排布，避免长期震动导致管路磨损渗漏，柔性接头布置在与缸体、燃油泵连接的位置，

　　吸收发动机运转时的震动位移，防止接口处出现疲劳开裂。整机的重心经过配平设计，落在四个支撑脚围成的矩形区域中心位置，运转时的震动幅度控制在较低范围，不需要额外做厚重的混凝土减震基础，仅需在支撑脚与底座之间加装常规减震垫即可满足泵房的噪音与震动控制要求。这类动力单元的输出特性专门匹配消防泵的负载曲线，启动后可快速攀升至额定转速，在泵组满负荷出水时能维持稳定的扭矩输出，不会因为负载突增出现转速掉幅过大的情况，可保障消防供水系统在应急状态下持续稳定工作。
