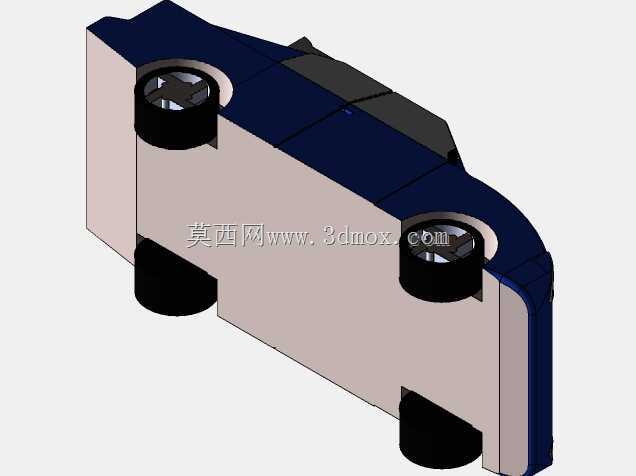

简易轮式小车结构三维设计作品

　　这款轮式小车的结构设计，最初的定位是面向小型物料转运场景的轻量化载具验证方案，在车间工位间的轻型零件转运、教学演示场景的运动结构展示、小型检测设备的移动搭载平台这类场景中，这类简化结构的小车有着很高的适配性，不需要复杂的悬架与传动结构，就能满足短距离、低负载的移动需求。从设计思路来看，整个车体采用分块式的壳体布局，主体承载部分做了平直的舱体设计，预留出足够的内部空间用来放置动力模块、控制元件或者搭载的功能组件，车头部分做了弧形的收边处理，既可以减少移动过程中的剐蹭风险，也能在安装外置检测元件时提供更合理的安装面，避免直角结构带来的装配干涉。行走轮组采用四轮布局，前后轮的安装位都做了下沉式的轴座设计，

　　轮体突出车体底部的高度经过反复校核，既保证了足够的离地间隙，能应对车间地面常见的微小凸起、线缆沟槽等障碍，也不会因为重心过高导致转向或者启停时出现侧翻风险，轮组的安装孔位统一采用标准孔径，方便后期更换不同材质的轮面，比如在防静电车间可以更换导电橡胶轮，在光滑地面可以更换防滑聚氨酯轮，不需要对车体结构做额外修改。车体的上半部分做了分段式的盖板设计，不同区域的盖板可以单独拆卸，后期维护内部元件时不需要拆解整个车体外壳，装配效率能提升不少，车体侧面的拼接面都做了止口设计，装配时可以快速定位，也能避免拼接处出现错位缝隙，减少灰尘进入车体内部的概率。在安装边界的考量上，整个车体的宽度控制在常规输送线的通行宽度范围内，

　　可以直接适配多数车间的现有通道、电梯以及小型周转平台，不需要额外调整通行设施的尺寸，车体尾部预留了标准的安装接口，可以直接加装牵引挂钩，多台同规格小车可以串联使用，也可以加装防撞条、感应支架等外置配件，不需要在车体上额外打孔，避免破坏壳体的结构强度。整个结构没有冗余的设计元素，所有的曲面、凸起、开孔都有对应的功能指向，没有为了外观效果增加不必要的结构件，既控制了整体的重量，也降低了加工制造的难度，不管是采用3D打印做原型验证，还是采用注塑工艺做小批量生产，都能快速实现，不需要复杂的模具结构。轮组的位置布局经过重心校核，当车体内部搭载的元件重量集中在中部区域时，四个轮的受力偏差控制在合理范围内，不会出现单个轮负载过大导致的磨损加快问题，转向时的回转半径也做了优化，在狭小的工位空间内也能完成转向操作，不需要预留过大的转弯空间。
