FSAE赛车四分之一比例减震阻尼结构

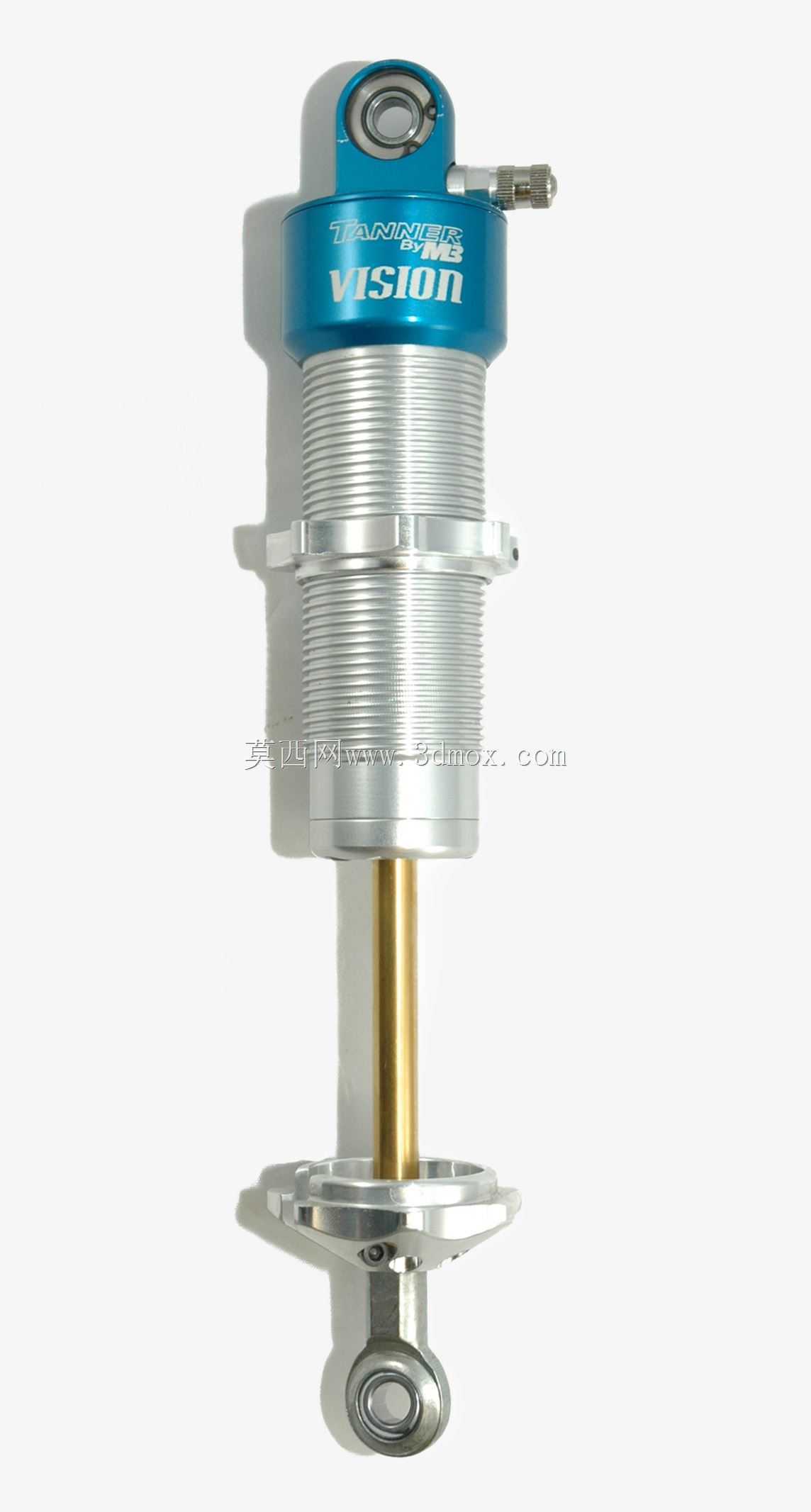

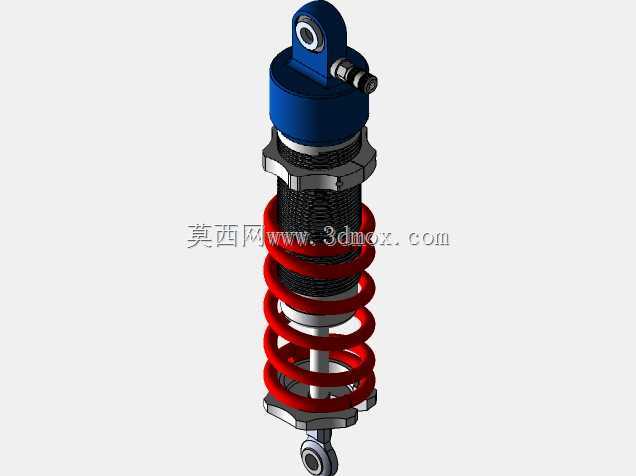

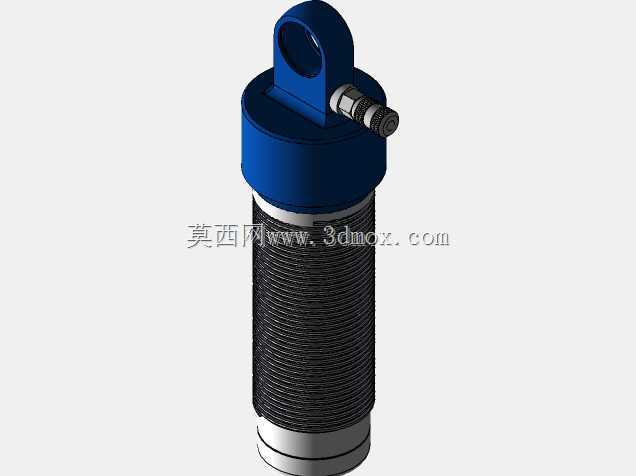

　　这套减震阻尼结构针对大学生方程式赛事的小型试验平台开发，采用四分之一缩小比例设计，核心作用是在赛道行驶过程中吸收路面颠簸带来的冲击载荷，避免轮端跳动直接传递到车架主体，保证轮胎与铺装路面的有效接触面积，提升过弯时的抓地稳定性与直线行驶的循迹精度。从结构设计逻辑来看，整体采用筒式阻尼芯搭配外置螺旋弹簧的经典布局，阻尼筒体上端设计有铰接式吊耳安装位，可通过销轴与车架上的减震支座配合，下端吊耳则直接连接转向节或摆臂端的安装点，上下铰接点均采用间隙配合的销轴连接，允许工作过程中随悬挂跳动产生小角度摆动，避免结构出现卡滞。螺旋弹簧采用等节距圆柱螺旋设计，弹簧刚度经过匹配调校，能够覆盖小型试验车整备质量下的静挠度需求，

　　弹簧上下两端均设置有弹簧座，上端弹簧座与阻尼筒的外筒身采用过盈配合固定，下端弹簧座则卡在阻尼杆伸出端的限位台阶上，可随阻尼杆的伸缩同步动作，保证弹簧压缩与回弹过程中不会出现偏磨或脱出的问题。阻尼筒体内部集成了活塞与阀系结构，可在压缩与回弹行程中提供对应的阻尼力，抑制弹簧多余的往复弹跳，让冲击能量能够通过油液节流的方式逐步耗散，避免车辆经过连续颠簸路段时出现多余的余震。从安装边界来看，整体结构的最大伸展长度与最小压缩长度经过严格校核，完全匹配四分之一车台架的悬挂跳动行程，不会出现悬挂触底时阻尼筒顶死、或者弹簧伸展到极限时脱出的问题，所有安装孔位的孔径、铰接点的中心距都按照比例缩放后的实车参数设计，可直接用于四分之一车悬架性能台架试验，

　　也可作为小比例遥控赛车的悬挂部件使用。结构的所有配合面都做了公差匹配设计，阻尼杆与筒身之间的密封位预留了密封圈安装槽，可保证工作过程中阻尼油不会出现渗漏，外部的弹簧表面做了氧化防护处理，能够适应户外试验场景下的潮湿、多尘环境，减少日常维护的工作量。
