全向移动重载麦克纳姆轮结构设计

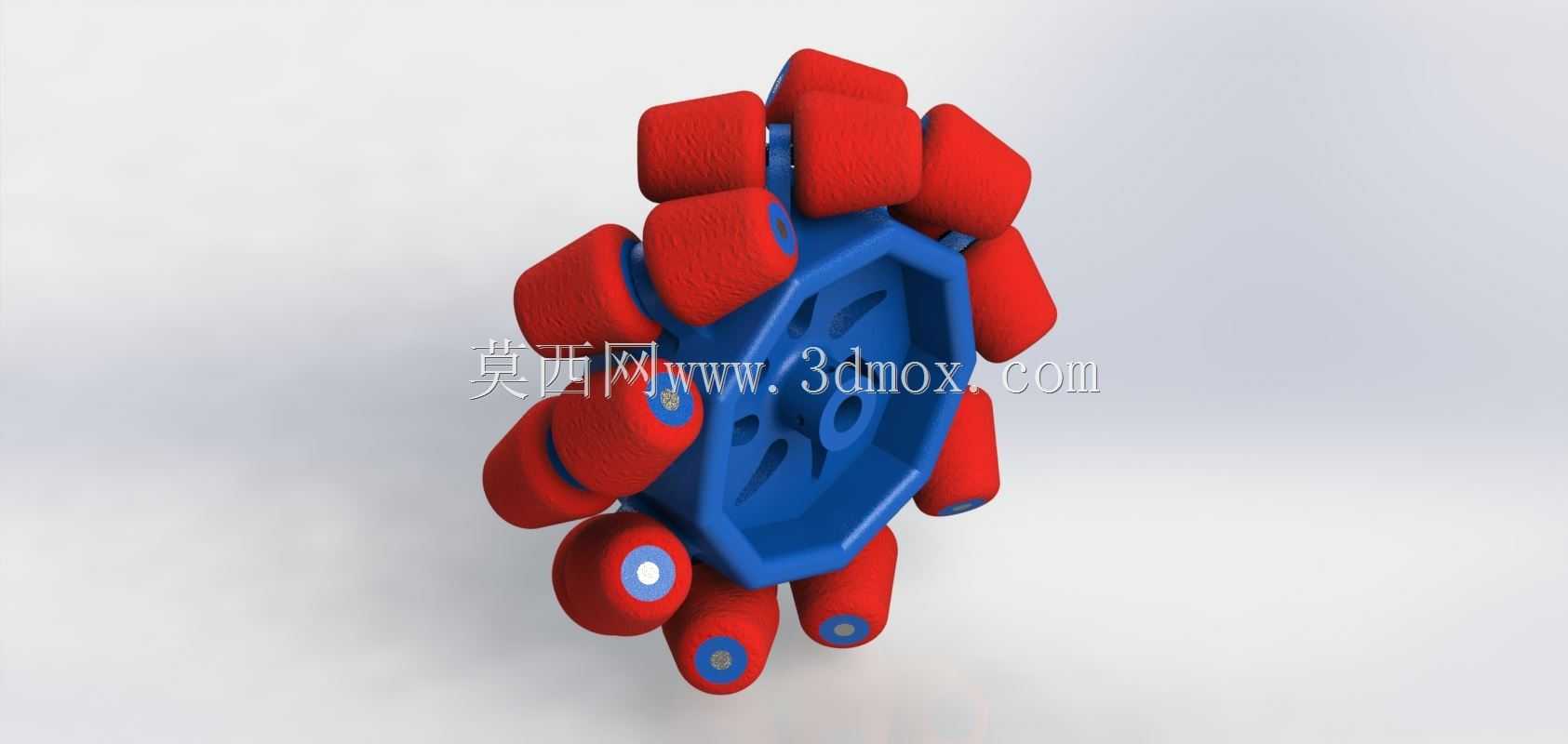

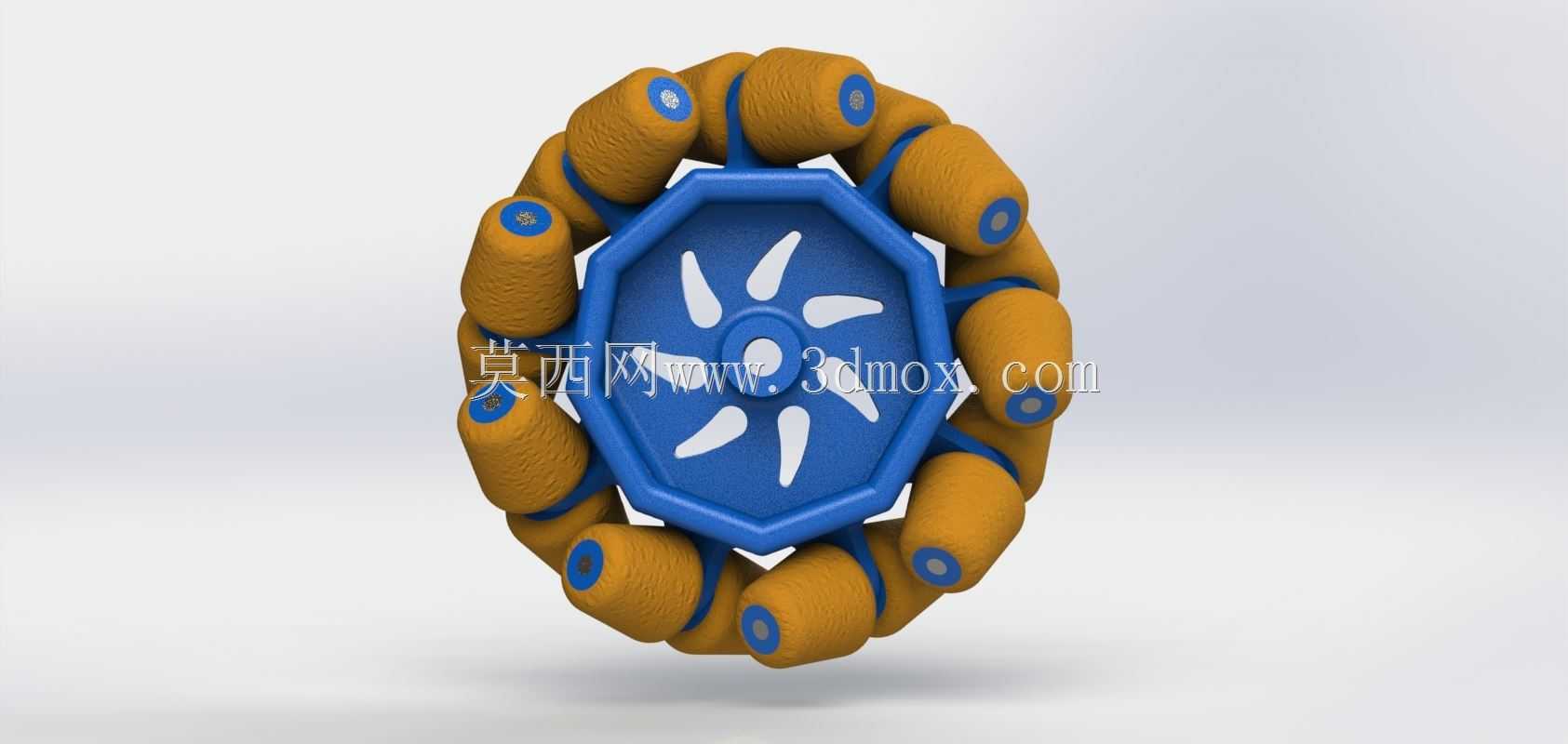

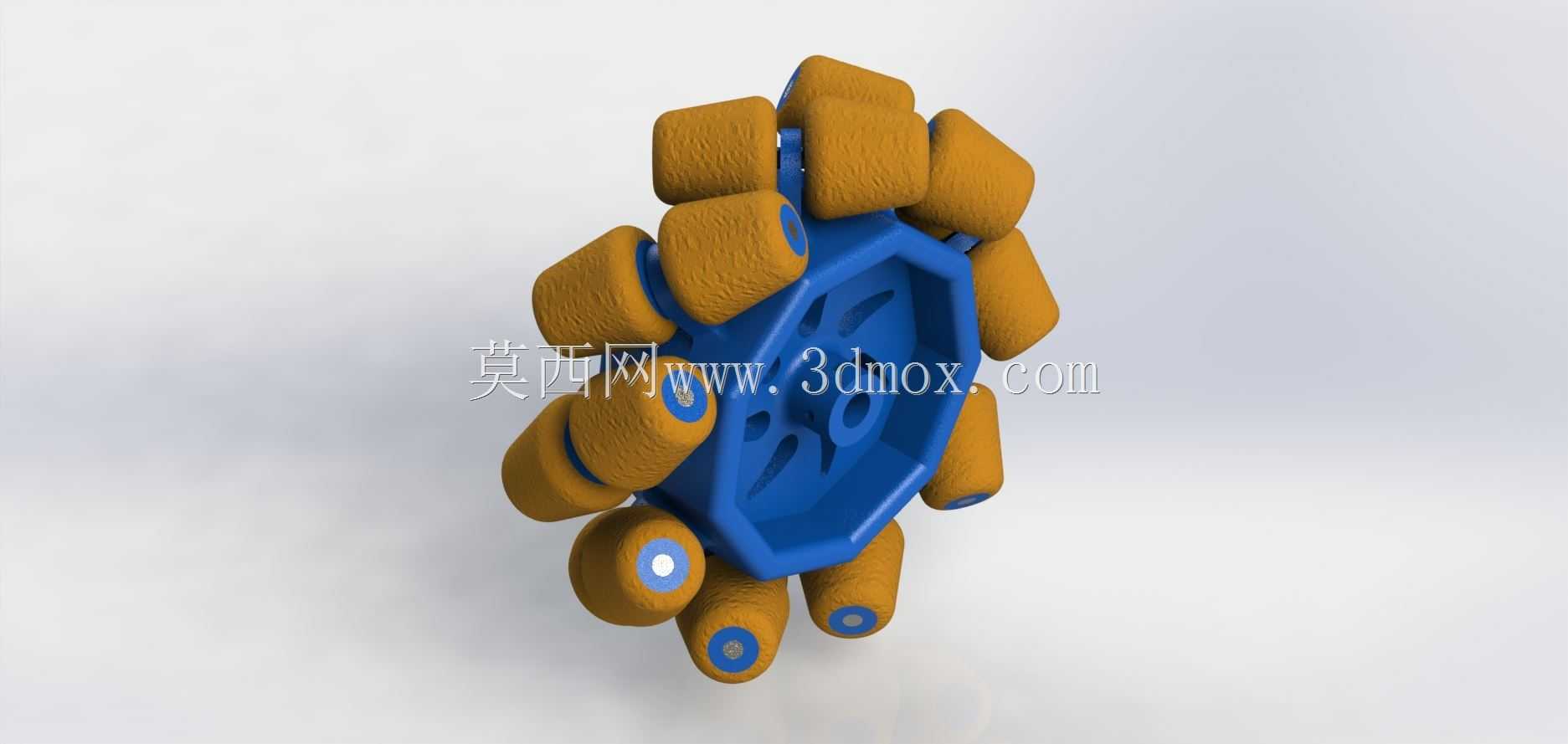

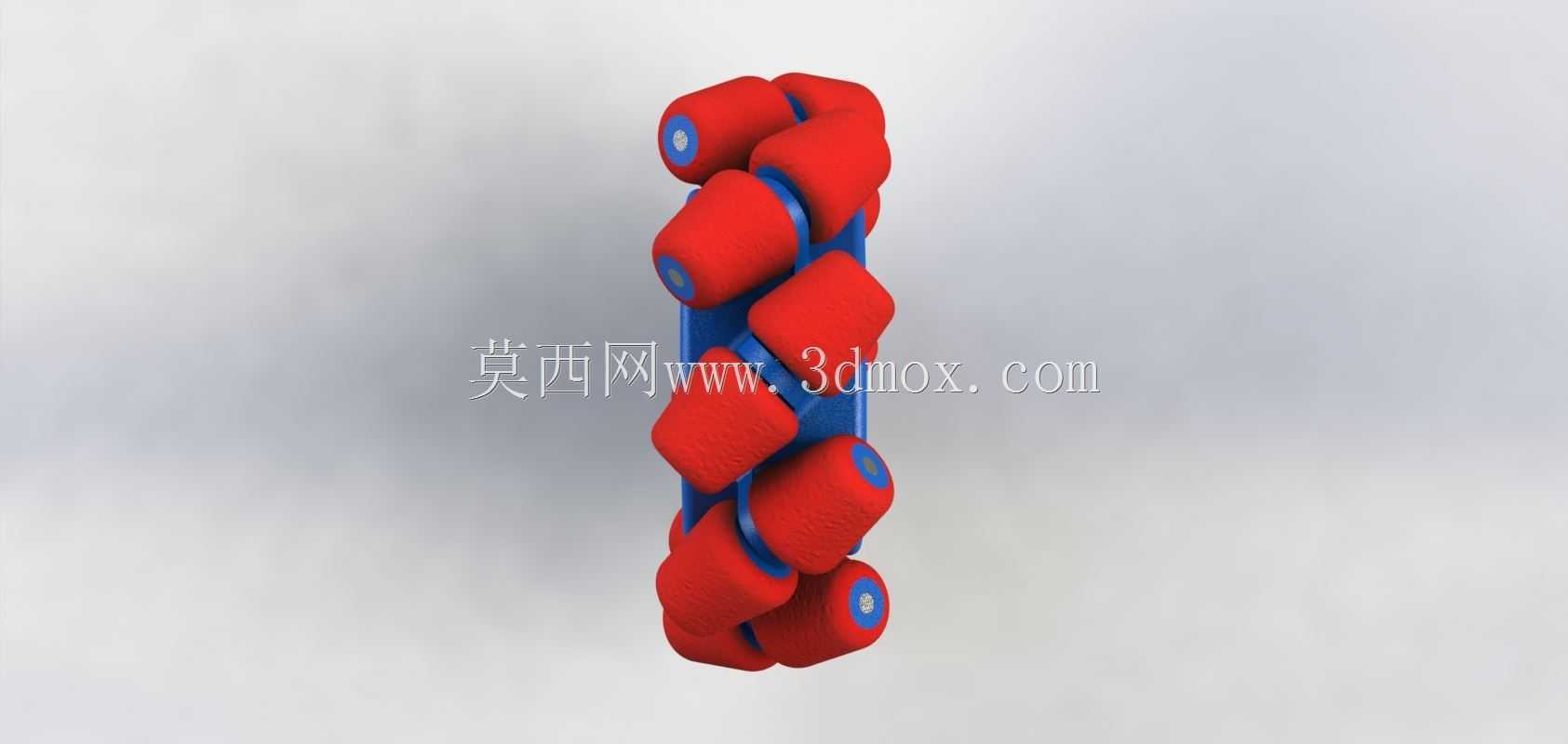

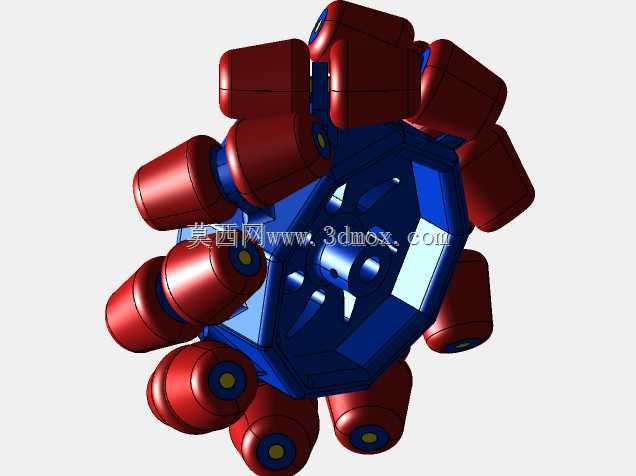

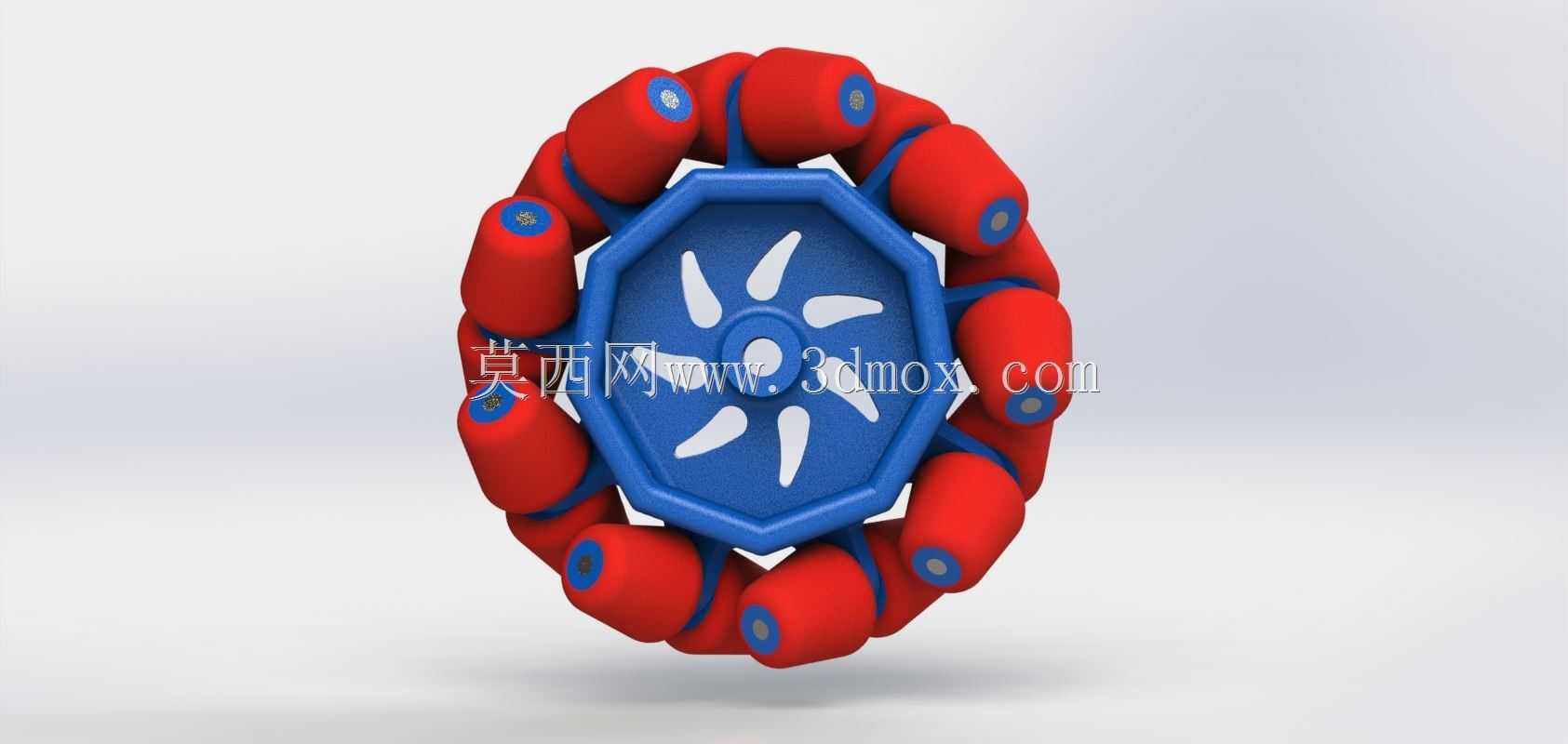

　　这款麦克纳姆轮的辊子排布采用了经典的45度偏置设计，区别于传统脚轮的单点接触特性，整轮圆周方向均匀分布12个独立包覆聚氨酯的从动辊子，每个辊子的自身轴线与轮体主轴线保持固定夹角，确保轮体在转动过程中，接触地面的辊子能持续分解出横向与纵向的分力，通过多轮转速与转向的差速配合，可实现平面内任意方向的平移、原地零半径回转、斜向行进等全向移动动作，无需额外设置转向机构即可完成狭小空间内的精准位姿调整。从安装边界来看，轮体主轮毂采用内凹式辐板设计，中心预留标准键槽连接孔与均布的螺栓安装孔位，可直接适配市面常规的直流减速电机输出轴，无需额外设计转接法兰，轮体整体外径控制在152mm级别，安装时需注意单轮的轴向预留空间不小于80mm，

　　同时要保证辊子外缘与底盘安装架的最小间隙大于10mm，避免行进过程中辊子随动剐蹭底盘结构。在实际应用场景中，这类轮组常被用于智能仓储AGV、车间物料转运小车、3D打印机运动平台、自动化巡检机器人等对移动灵活性要求较高的设备上，尤其适合通道狭窄、需要频繁侧移对位的作业环境，比如自动化产线边的物料接驳工位，搭载该轮组的转运平台可直接横向平移对接产线出料口，不需要反复调整进退角度，大幅缩减对位耗时。设计过程中需要重点关注辊子的受力分布，每个从动辊子的内部采用双深沟球轴承支撑，可承受径向与轴向的复合载荷，单轮额定静载荷可达80kg，辊子外层的聚氨酯材质邵氏硬度控制在85A左右，既保证足够的承载能力，又能兼顾地面附着力，

　　减少行进过程中的打滑现象。轮毂主体采用高强度工程塑料一体注塑成型，在保证结构强度的同时有效降低轮体自身转动惯量，提升电机驱动的响应速度，辊子与轮毂的连接采用卡簧式快拆结构，后期维护时可单独更换磨损的辊子，无需整体拆卸轮组，降低运维成本。需要注意的是，这类麦克纳姆轮对地面平整度有一定要求，使用场景的地面落差建议不超过5mm，否则容易出现个别辊子悬空导致的动力损失，多轮组安装时要严格保证四个轮的安装平面度偏差小于0.2mm，确保行进过程中所有接触地面的辊子受力均匀，避免出现偏磨、行走异响等问题。
