全方位移动机器人麦卡纳姆轮安装基板结构

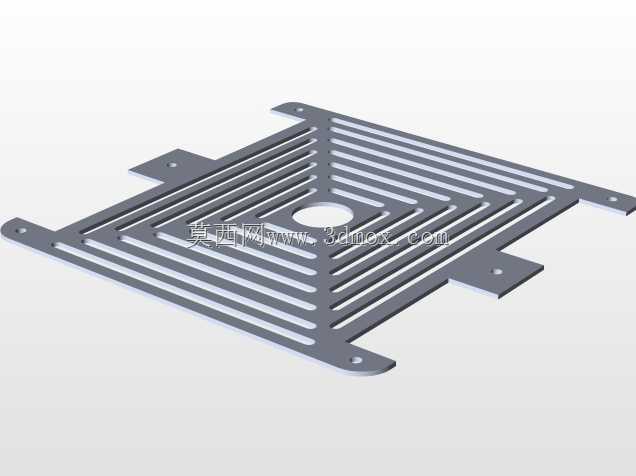

　　这款安装基板是全向移动机器人底盘的核心承载构件，主要适配麦卡纳姆轮组的布局安装需求，在仓储AGV、车间转运机器人、窄空间作业巡检平台等场景中承担轮组固定、载荷传递的核心作用。日常产线物料转运场景里，搭载该基板的全向移动平台可在宽度仅比自身轮廓宽150mm的通道内完成零半径转向、横向平移动作，无需预留传统轮式设备的转弯半径空间，能大幅提升密集仓储区、精密装配产线旁的空间利用率。从结构设计逻辑来看，基板整体采用对称式菱形布局，四个延伸安装耳对应四组麦卡纳姆轮的悬挂安装位，中心预留的通孔用于走轮组驱动电机的动力线缆与编码器信号线，避免线缆在轮组运动过程中与周边结构产生剐蹭磨损。板面的等距平行开槽并非装饰结构，

　　一方面是在保证整体结构刚性的前提下降低基板自重，减少移动平台的无效载荷，提升续航表现；另一方面开槽形成的格栅结构可在设备运行过程中引导气流穿过，带走轮组驱动电机工作产生的热量，避免热量在底盘封闭空间内积聚影响电气元件寿命。安装边界方面，四个安装耳上的定位孔采用统一的孔距公差标准，可适配市面上主流的4寸、5寸麦卡纳姆轮悬挂支架，安装面的平面度控制在0.1mm以内，保证轮组安装后接地压力均匀，避免出现单个滚轮打滑导致的全向移动精度偏差。基板厚度根据额定承载需求匹配，常规100kg级承载版本采用3mm厚度的铝合金板材加工，边缘做倒钝处理避免装配过程中划伤操作人员或线缆，所有安装孔位均做沉头设计，紧固螺栓安装后不会突出基板平面，

　　不会与底盘上层搭载的电池、控制模块产生干涉。实际选型应用时，可根据平台的额定载荷调整基板板材厚度与开槽宽度，重载场景下可更换为钢板材质同时适当缩减开槽宽度，保证轮组在急停、变向过程中基板不会产生塑性形变，维持轮系的定位精度。
