手持辅助侧柄式电钻结构三维数模

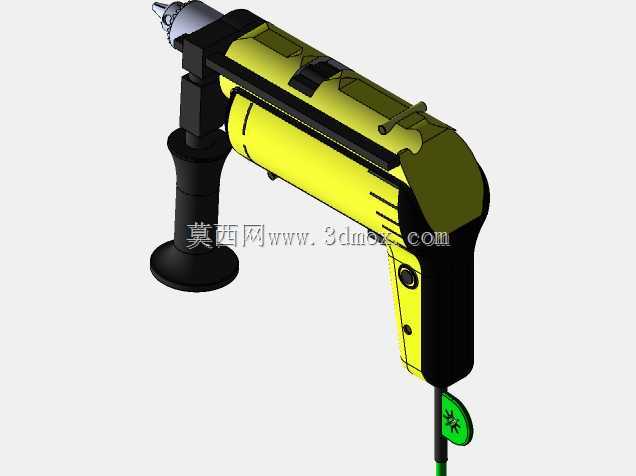

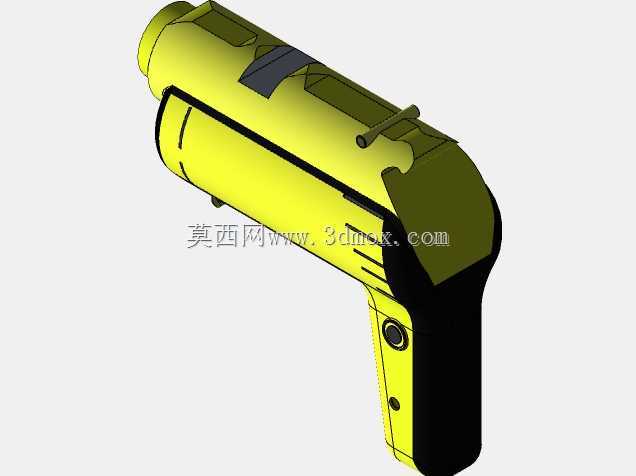

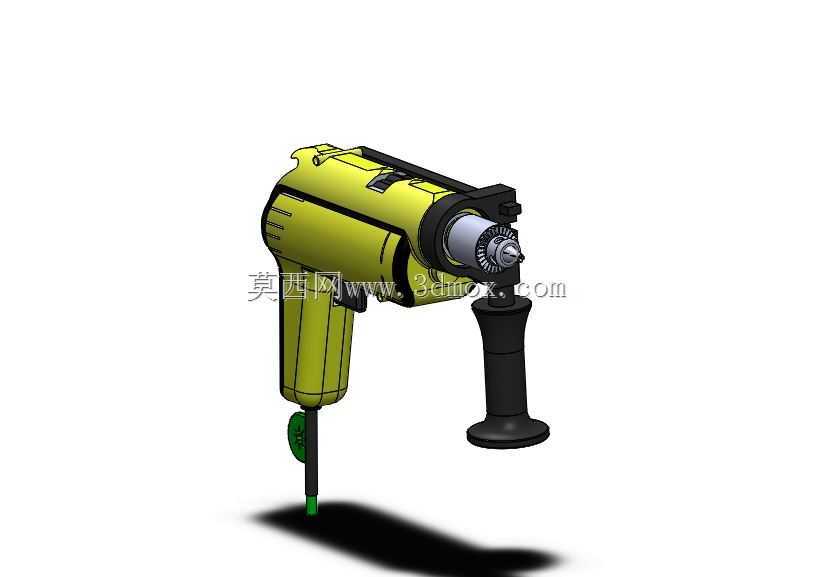

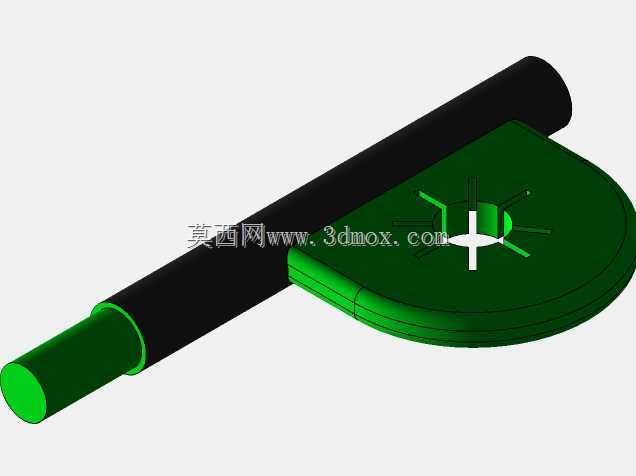

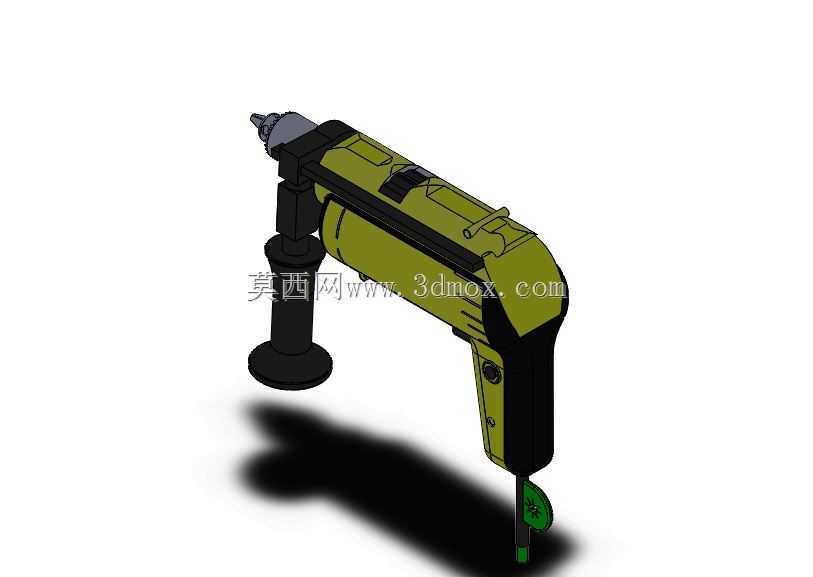

　　这款手持电钻的结构设计，首先围绕现场作业的握持稳定性做了核心考量，在钻身前端增设了可拆卸式辅助侧手柄，侧手柄底部做了加宽的圆形承压端面，作业时操作人员可通过该手柄施加垂直于钻孔方向的稳定压力，避免单手握持主手柄时容易出现的钻身偏移、孔位歪斜问题，尤其适合在金属板材、厚实木构件上进行大直径钻孔作业时的受力需求。主手柄采用符合人体工学的弧形收腰设计，表面预留了防滑纹理的安装位，握持时掌心与手柄的贴合度更高，长时间作业能降低手部的疲劳感，手柄尾部的电源线出线位置做了防弯折的护套结构，避免作业过程中反复弯折电源线导致的线芯断裂问题。钻身主体的动力舱部分做了均匀分布的散热格栅设计，格栅的开口方向顺着电机运转时的气流走向设置，

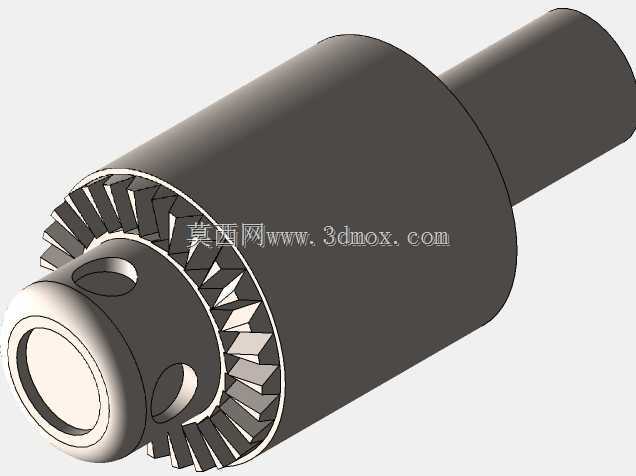

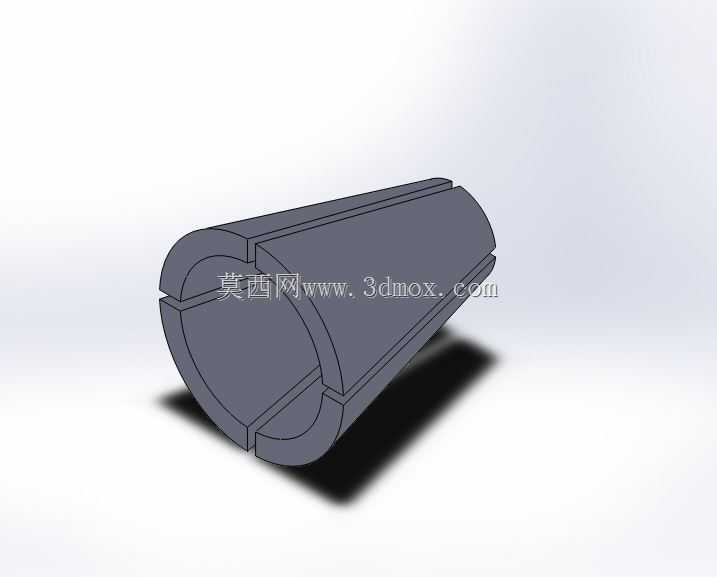

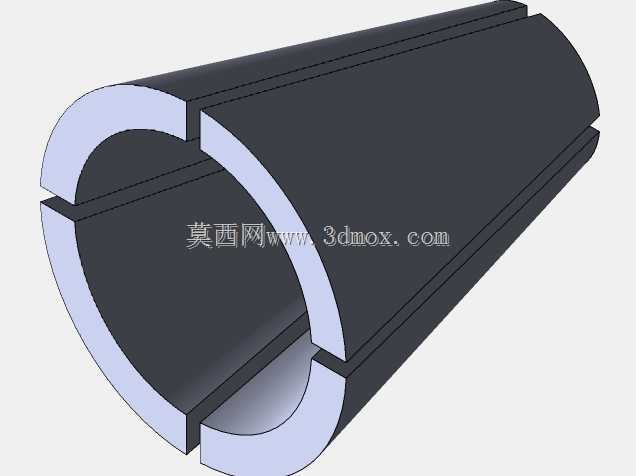

　　能在电机高负荷运转时快速带出内部热量，避免连续长时间作业出现的电机过热烧损问题，钻身顶部设置了拨杆式的正反转切换开关，操作人员无需大幅移动握持的手，仅用拇指即可拨动开关切换转向，适配钻孔、攻丝、拧紧紧固件等不同作业场景的转向需求。前端的钻夹头采用三爪自定心结构，夹持范围覆盖常规的小直径麻花钻到较大规格的开孔器，夹头的锁紧圈做了滚花处理，徒手即可完成钻头的装夹锁紧，无需额外搭配夹头扳手，减少现场作业的工具携带量。辅助侧手柄的安装位置可绕钻身轴线做360度旋转调整，操作人员可根据不同的作业站位、钻孔角度调整手柄到最舒适的施力位置，适配墙面高处钻孔、地面低位钻孔、侧面构件钻孔等多种复杂作业姿态。整个钻身的重心经过配平设计，

　　电池或电源线接口、电机、钻夹头的重量分布均匀，握持时不会出现前端过重低头的情况，单手短时间操作也能保持钻身水平。钻夹头与动力输出轴之间设置了扭矩调节环，可根据不同的作业材质调整输出扭矩，在拧紧紧固件时达到设定扭矩会自动打滑，避免扭矩过大损坏螺丝或工件表面。从安装边界来看，辅助侧手柄安装后钻身的最大径向尺寸控制在合理范围内，在狭窄的柜体内部、设备间隙中作业时不会因为侧手柄突出过多出现干涉，主手柄的长度适配不同手型的握持需求，手掌大小不同的操作人员都能稳定握持。整个结构的装配间隙做了严格控制，各部件之间的接缝均匀，既保证了外壳的装配精度，也能避免作业时粉尘、碎屑从接缝进入机身内部损坏传动部件。
