多规格PVC管路连接配件三维结构

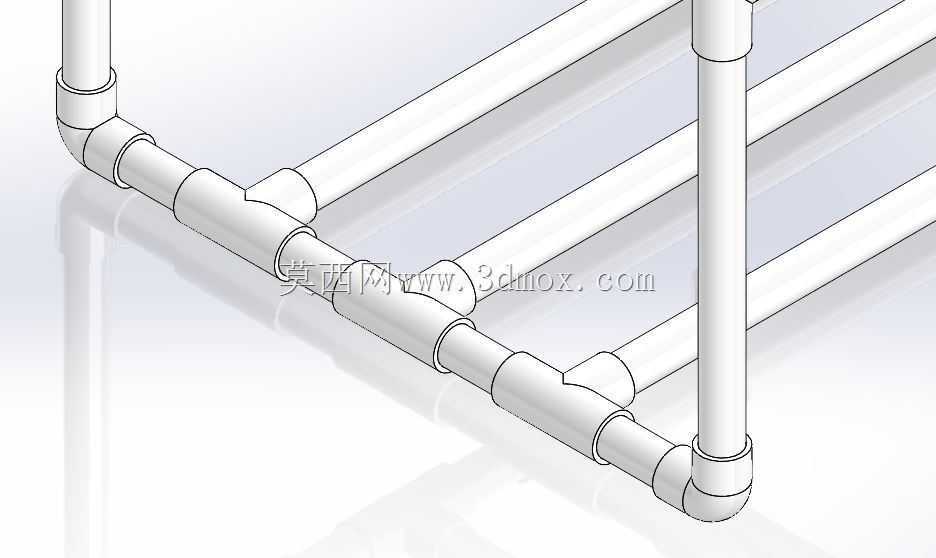

　　这套PVC管路配件覆盖了给排水、化工流体输送、家装水路改造、小型灌溉系统等多个场景的管路连接需求，日常做设备水路排布、厂房管线规划、家装水电设计时，经常会遇到不同通径管路对接、90度转向、多管路汇通的需求，这套配件刚好匹配这类场景的使用要求。从结构设计来看，所有配件都采用标准PVC管件的承插式连接结构，接口处做了适配标准PVC管材外径的公差预留，安装时配合专用PVC粘接剂即可完成密封固定，无需额外的密封件辅助，接口的插接深度参考了行业通用的安装规范，既保证粘接面积足够满足承压要求，又不会因为插接过深导致管路安装应力集中。配件包含了90度弯头、直接接头、三通等常用的管路连接件，每个规格的配件都对应不同公称通径的PVC管材，

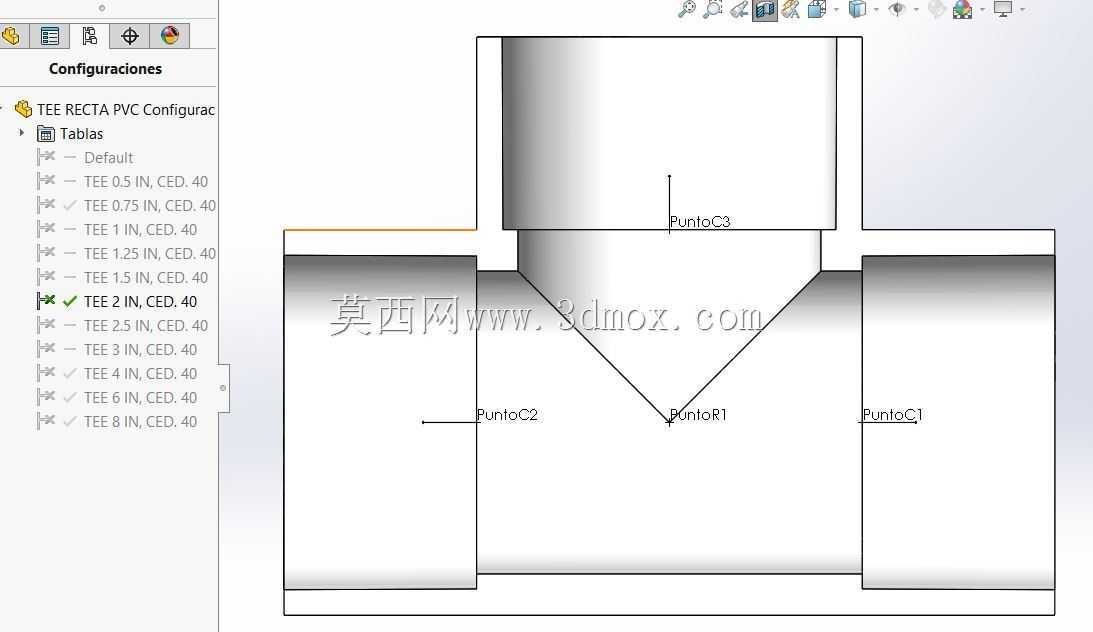

　　建模时还原了管件外壁的加强筋结构，在弯头的圆弧过渡区域做了壁厚加厚处理，避免流体长期冲刷转角位置导致的结构破损，同时管件的内壁做了顺滑过渡处理，减少流体在管路转向、变径位置的阻力，降低管路输送过程中的压损。做三维管路排布时，这套配件可以直接调用装配，不需要重复绘制基础管件结构，能大幅提升管线排布的效率，装配时可以直接通过管件的接口基准面和管材端面做配合约束，快速完成整段管路的拼接。从安装边界来看，每个管件的外形尺寸都参考市面通用PVC管件的实际尺寸制作，弯头的转弯半径、直接的长度、三通的接口间距都符合实际安装的空间要求，在做设备内部水路布局、墙体预埋管线设计时，可以直接用这套模型做干涉检查，提前预判安装时是否会和周边结构件、

　　墙体龙骨产生位置冲突，避免现场安装时出现尺寸不符需要裁切管件的问题。不同通径的配件可以搭配对应规格的PVC管材使用，覆盖从小流量的家装支路管线到大流量的主排水管路的连接需求，管件的壁厚设计参考了对应压力等级的PVC管件标准，能满足常规低压流体输送的强度要求，建模时还原了管件表面的注塑合模线细节，和实际量产的PVC管件外观保持一致，做方案演示、装配动画制作时能获得更贴近真实效果的展示表现。
