简易曲柄滑块往复运动演示机构

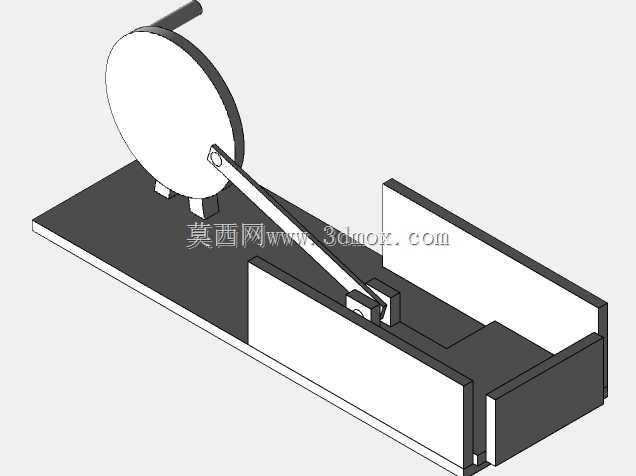

　　这套往复运动演示机构，核心采用经典曲柄滑块传动构型，主要面向机械原理教学、基础传动方案验证场景使用，可直观展示旋转运动转换为直线往复运动的完整传动过程，帮助初学者理解平面连杆机构的运动逻辑与死点、急回特性等核心机械原理。从结构设计来看，整套机构采用卧式布局，底部为一体化平直安装基座，基座上设置两段平行的导向挡边，构成滑块的直线运动导向槽，导向槽的宽度与滑块两侧的限位凸缘做间隙配合，单边预留0.2mm的活动间隙，既保证滑块滑动过程无卡滞，也避免横向窜动影响运动精度。驱动端采用圆盘形曲柄，曲柄盘面偏心位置铰接传动连杆，连杆另一端与滑块端部的铰接座相连，曲柄中心的输入轴端延伸出短轴段，可外接手动摇柄或者微型驱动电机，

　　输入旋转动力后即可带动滑块沿导向槽做稳定的直线往复运动。设计过程中优先考虑了运动干涉的规避，曲柄的回转半径经过反复校核，当曲柄运转至与连杆共线的两个极限位置时，连杆与导向槽侧壁、曲柄盘面与基座表面均保留足够的安全间隙，不会出现运动剐蹭。整套机构的安装边界较为紧凑，基座长度可根据所需滑块行程调整，常规教学演示版本的基座长度控制在300mm以内，宽度不超过150mm，整体高度低于120mm，可直接放置在实验台桌面上使用，无需额外做固定安装，搬动转移十分便捷。铰接位置均采用小直径销轴连接，销轴与孔位的配合选用间隙配合，铰接处预留润滑脂填充空间，长期反复演示运转也不会出现磨损松旷的问题。导向槽的两个侧壁做了等高处理，

　　上表面与滑块底面完全贴合，滑块滑动过程中始终保持水平姿态，不会出现偏斜卡滞。这套机构除了教学演示用途外，也可作为小型往复进给装置的核心传动单元，适配轻载工况下的直线往复动作需求，比如小型物料推送、工位短距离移位等场景，可根据实际负载需求调整曲柄回转半径来改变滑块行程，也可通过更换不同长度的连杆调整运动的急回特性，适配不同的动作节拍要求。结构上没有采用复杂的异形零件，所有构件均为规则的板件、杆件，加工难度低，普通的铣削、钻孔工艺即可完成全部零件的加工，制造成本可控，装配过程也无需专用工装，按照装配关系依次铰接固定即可完成组装，后期维护仅需定期在铰接位置补充润滑即可，故障率极低。
