180度行程手动杠杆式角度调节操作机构

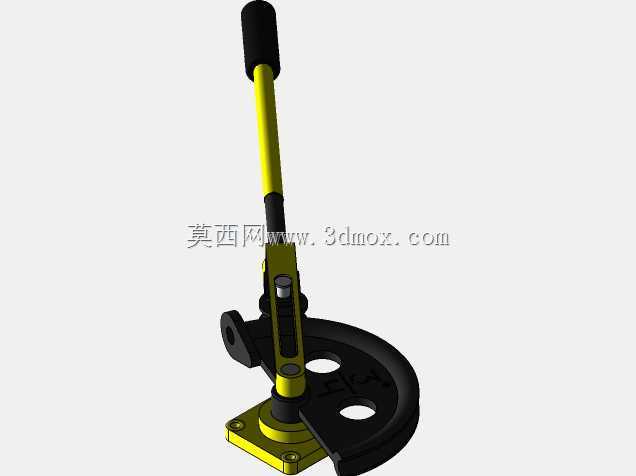

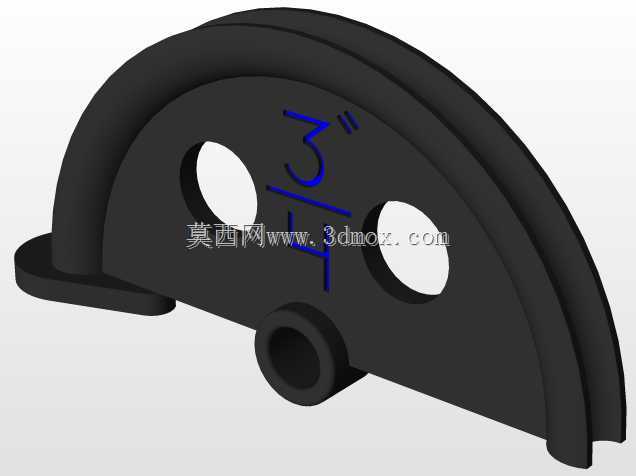

　　这款手动杠杆操作机构常应用在小型工装夹具、工位角度切换台、轻型物料挡停机构的手动控制场景中，在非标自动化生产线的人工干预工位、小型检测设备的档位切换结构、手动压合工装的执行端都能见到同类结构的应用，核心是通过手动扳动杠杆实现末端执行件的角度切换，无需额外动力源，适合无气源、电源的简易工位做手动操作使用。从结构设计来看，整体采用立式杠杆搭配底部扇形限位盘的布局，杠杆手柄做了防滑握持设计，外层包裹防滑握套，操作时手部施力更贴合，不会出现打滑脱手的情况；杠杆中段设置了铰接转轴，配合底部的扇形限位盘实现固定角度的行程限位，限位盘上开设的定位孔可配合锁销实现档位固定，扳动到指定角度后可通过锁止结构保持当前位置，不会因为外力震动出现位置偏移。

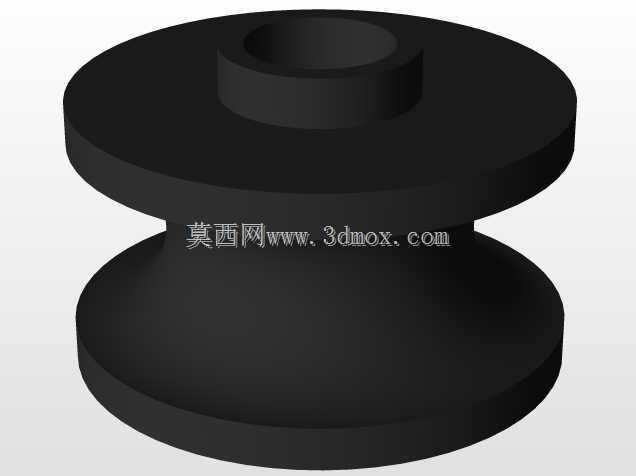

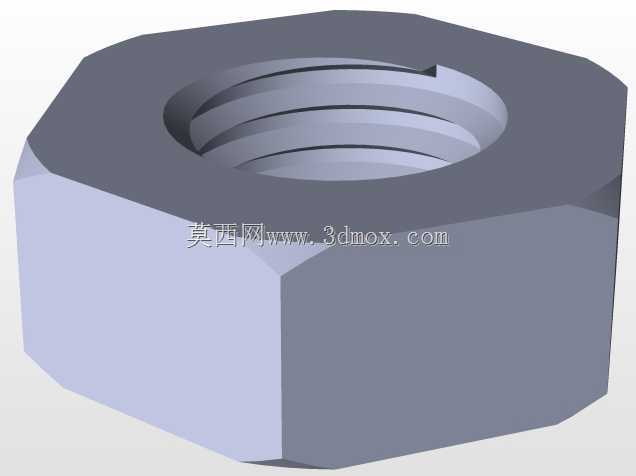

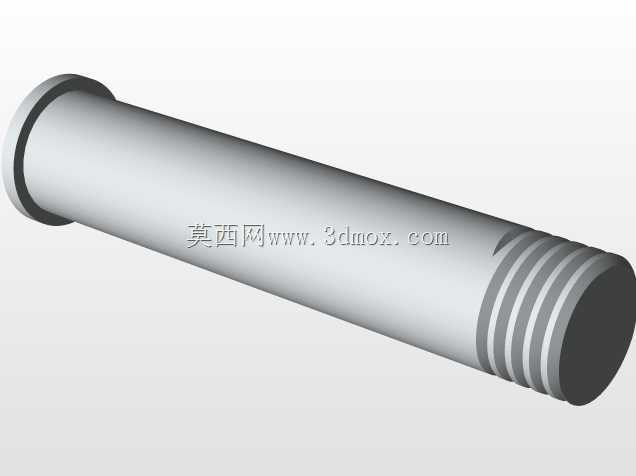

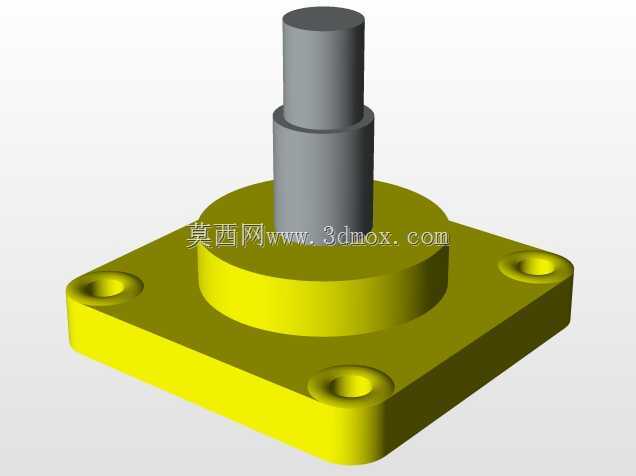

　　安装底座采用方形法兰式设计，底座上预留两个安装通孔，可直接通过螺栓固定在工装台面或者设备机架上，安装基准面做了铣平处理，能保证安装后杠杆的摆动垂直度，不会出现卡滞、偏磨的问题。整体结构的摆动行程为180度，可覆盖两个对向工位的切换需求，杠杆的力臂长度经过匹配设计，手动扳动时的操作力控制在普通人手部可轻松施力的范围，不需要借助额外加力杆就能完成档位切换，适合频繁手动操作的工位使用，长期操作也不会造成手部疲劳。扇形限位盘的轮廓做了圆弧过渡，杠杆摆动过程中与限位盘的接触面做了减摩处理，反复扳动也不会出现过度磨损，能保证长期使用后的档位定位精度。铰接位置采用轴套配合销轴的结构，间隙控制在合理范围，既不会因为间隙过大出现摆动旷量，

　　也不会因为间隙过小出现转动卡滞，日常维护只需要定期在铰接位置加注润滑脂即可，不需要复杂的保养流程。这类手动操作结构相比气动、电动的执行元件，成本更低，安装调试更简单，不需要布置管线、搭配控制元件，在简易工装、低成本设备的设计中应用十分广泛，建模时对各个零件的配合公差、安装孔位尺寸、摆动行程的干涉边界都做了完整校验，可直接用于同类型结构的设计参考，也可直接调整尺寸参数适配不同的安装场景。
