可调式金属支撑脚座结构设计

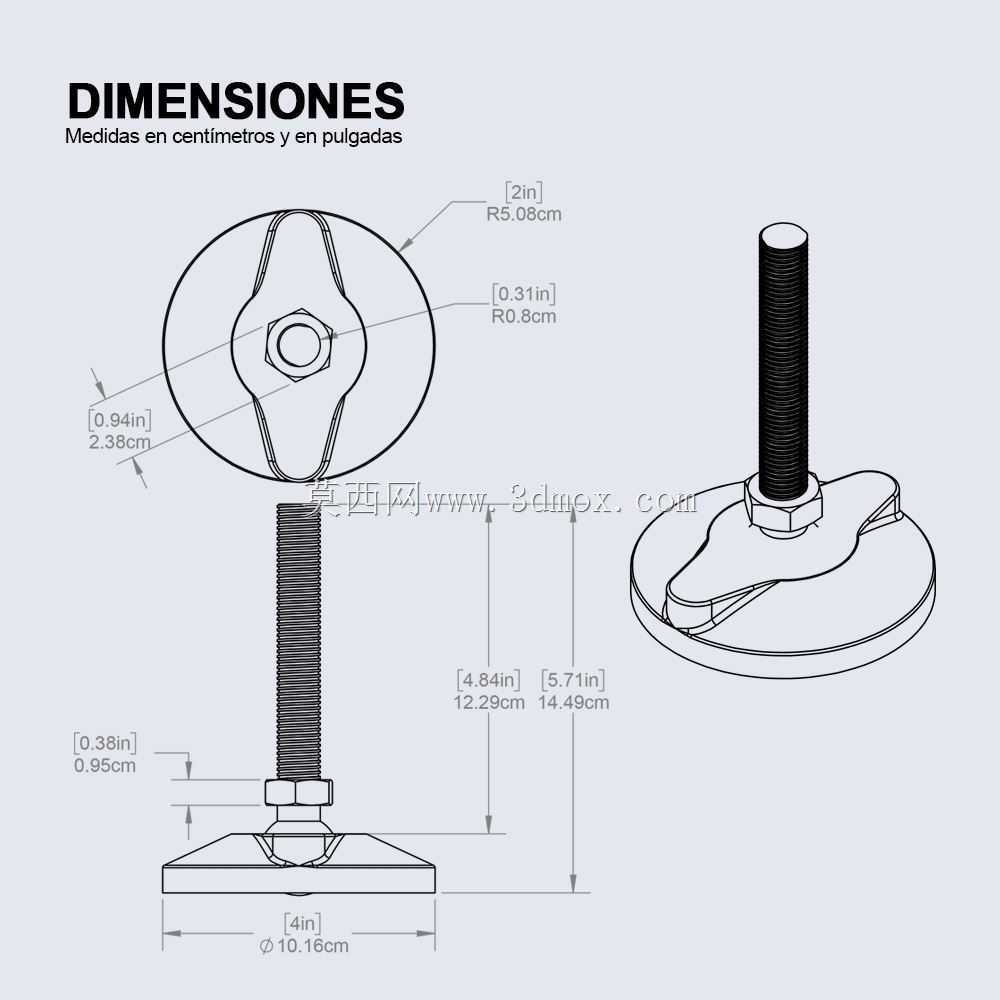

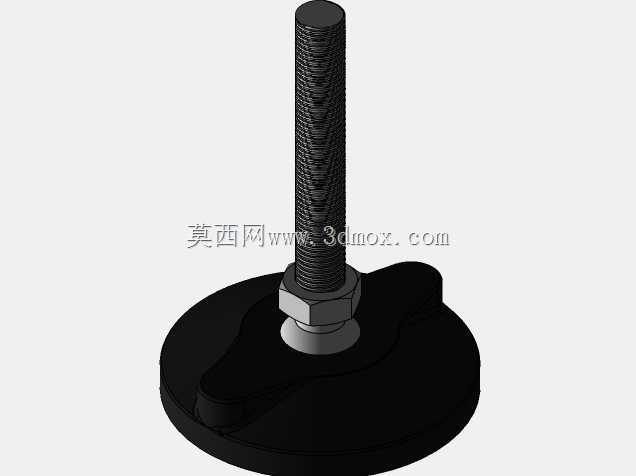

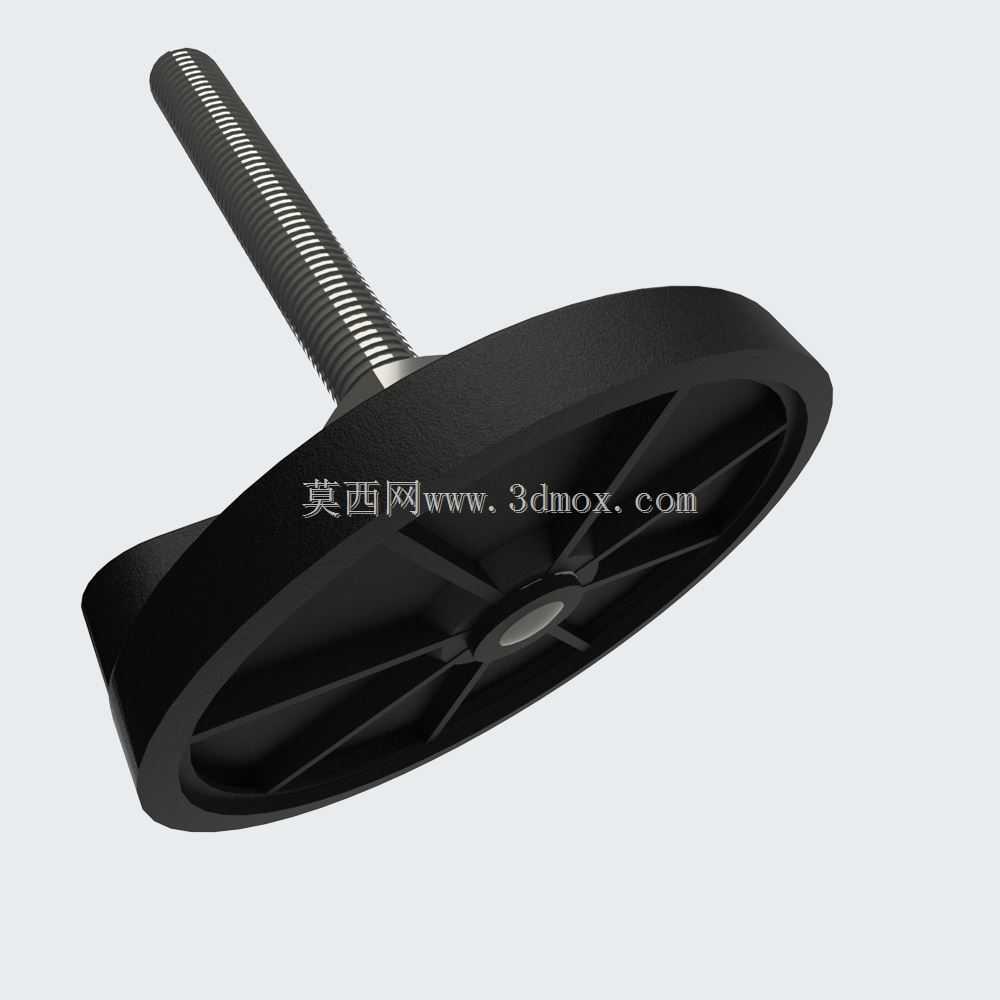

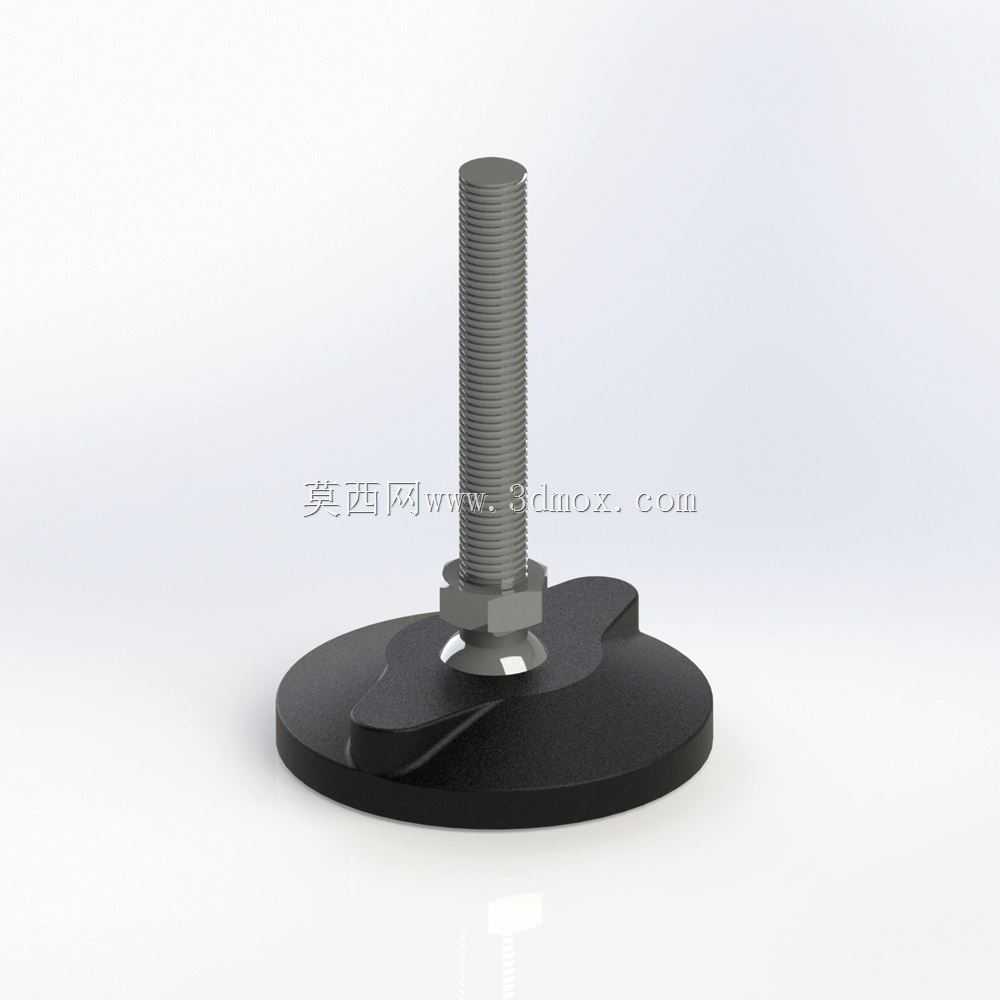

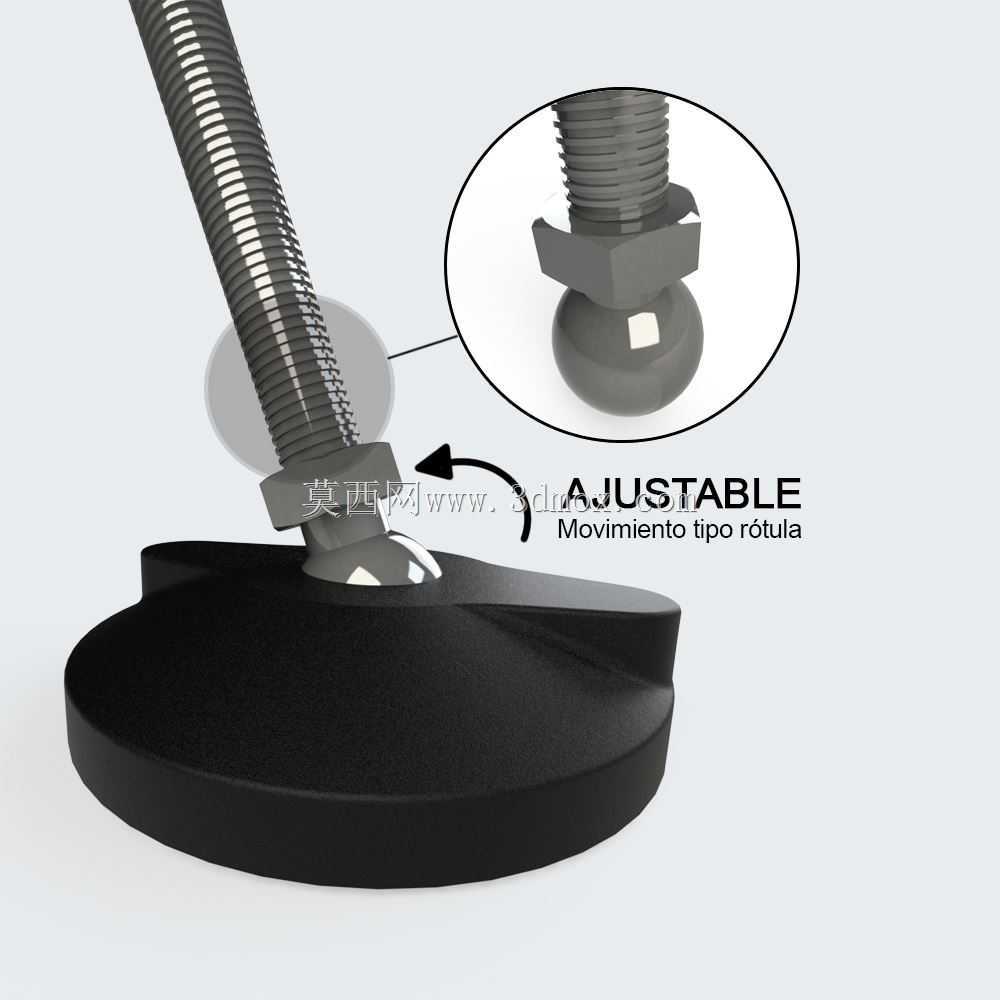

　　这类可调支撑脚座广泛应用于各类工业生产设备、输送线体、检测工作台、仓储货架的底部支撑场景，核心作用是抵消安装地面的不平整误差，保证设备整体处于水平稳定状态，避免因地面倾斜导致的设备运行抖动、物料偏移、结构受力不均等问题。从结构设计来看，该脚座采用圆形大直径底盘搭配全螺纹调节螺杆的组合形式，底盘边缘做了带防滑凸耳的异形轮廓设计，相比常规圆形平底结构，接触地面时的抗滑移性能有明显提升，在设备受到侧向推力时不易发生位移，适配环氧地坪、水泥地面、钢板地面等多种工业常见安装基面。调节螺杆与底盘之间采用球头铰接结构，这一设计是该类支脚的核心功能点，当地面存在一定倾斜角度时，球头结构可以自动适配角度偏差，保证底盘整个端面完全贴合地面，

　　不会出现仅边缘接触导致的应力集中、支撑不稳的问题，螺杆上配套的锁紧螺母，在调整到所需高度后可以锁紧固定，避免设备运行过程中螺杆转动导致高度变化。从安装边界来看，这类支脚的螺杆直径、底盘直径、螺杆有效调节长度会根据设备承重等级做系列化设计，常规轻型款适配单脚承重50-200kg的轻型货架、小型工作台，重型款可适配单脚承重1吨以上的大型工业设备、重型输送线，安装时仅需在设备底部预设对应规格的内螺纹孔，将螺杆旋入即可完成初步安装，后续通过旋转螺杆调整高度，操作无需额外辅助工具，调试效率较高。在建模过程中需要重点关注几个配合尺寸：一是球头与底盘球窝的配合间隙，既要保证转动灵活无卡滞，又不能间隙过大导致支撑晃动；

　　二是锁紧螺母与螺杆的螺纹配合精度，保证锁紧后不会出现松脱；三是底盘底部的平面度要求，若平面度超差会导致实际接触面积减小，降低支撑稳定性。这类支脚相比固定式脚座，最大的优势在于高度调节范围灵活，对安装地面的平整度要求更低，在自动化生产线、非标设备定制场景中应用占比极高，设计选型时需要根据设备总重量、动载荷系数、地面工况综合选择对应规格，避免出现承重不足导致的螺杆变形、底盘碎裂等失效问题。
