四合一法兰接口排气歧管结构设计

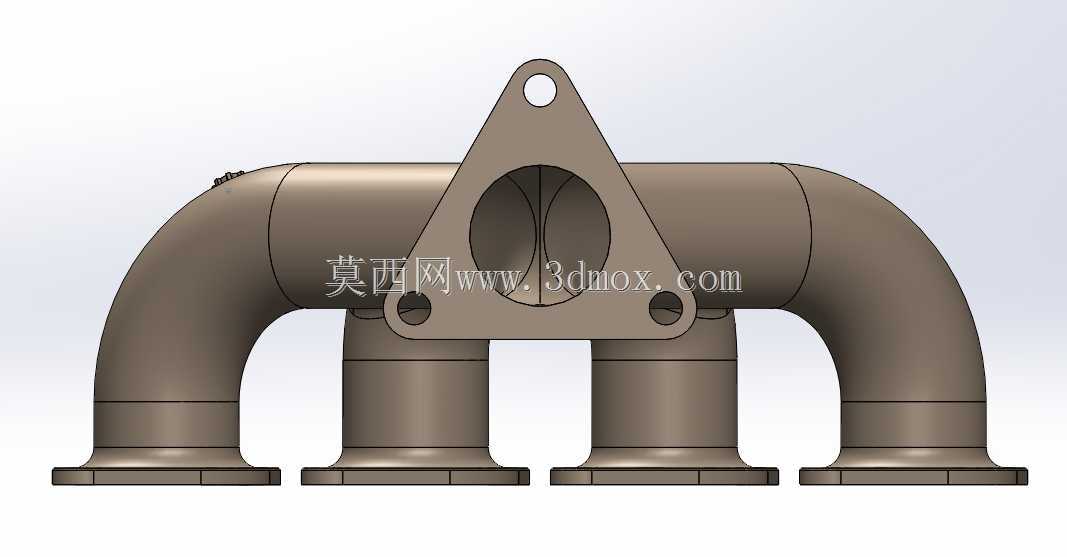

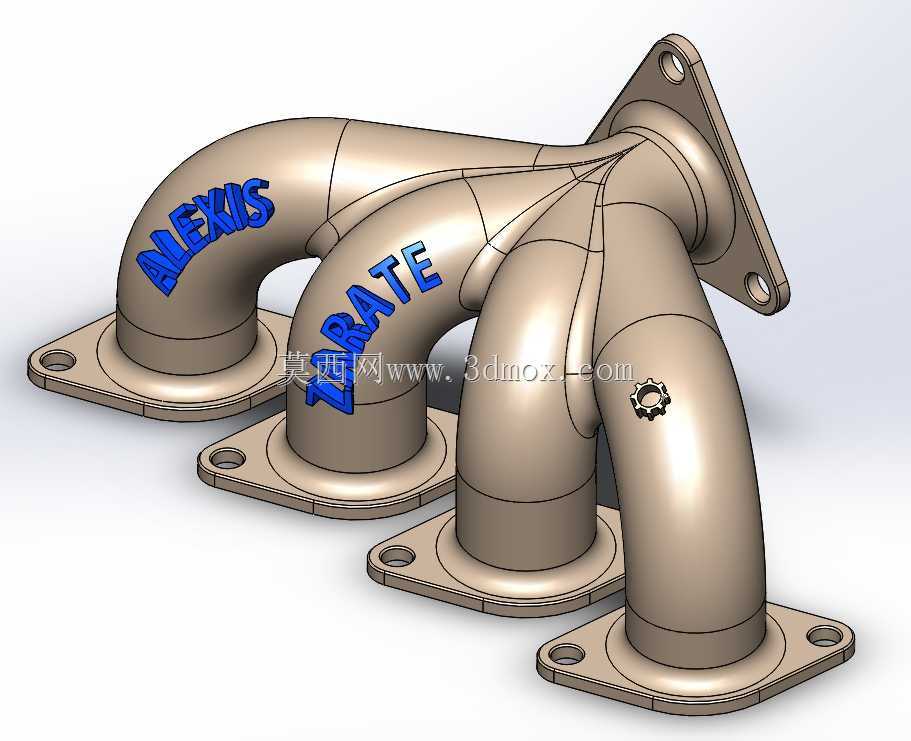

　　这类多支路汇流管路结构，核心应用场景集中在内燃机进排气系统、工业流体分配管网、多工位气路集成模块中，最常见的搭载场景是小排量直列四缸内燃机的排气侧，负责将四个气缸排出的高温高压废气有序汇集到总排气通路，输送至后处理装置与消音单元。从实际使用需求出发，设计时首先要平衡各支路的流阻一致性，避免不同支路的气流长度差过大导致各缸排气背压不均，直接影响发动机的充气效率与动力输出平顺性，图中结构的四个支路分别做了差异化的弯曲弧度设计，就是为了让四个接口到总出口的管路长度尽可能趋近，减少排气干涉现象。安装边界层面，四个支路末端的方形法兰采用统一的安装孔位布局，单法兰为两孔定位结构，孔位中心距、法兰厚度、密封面平面度都要匹配缸盖排气侧的安装基准，

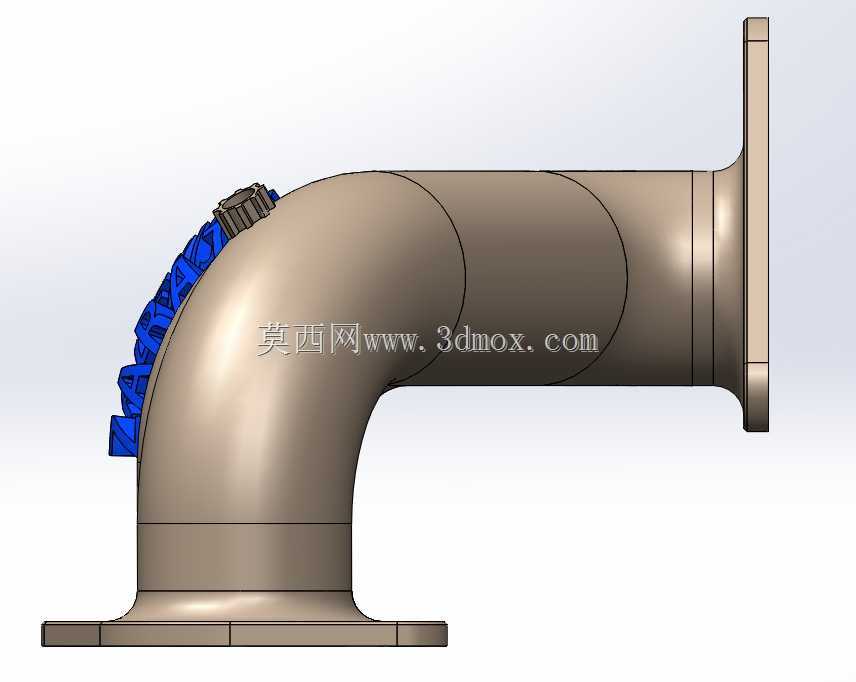

　　总出口端的菱形法兰则对接下游排气总管，安装时需要在各法兰密封面加装耐高温密封垫，通过螺栓预紧实现密封，避免高温废气泄漏。设计过程中，管路的弯曲半径做了严格控制，既不能过小导致管路内壁褶皱增加流阻，也不能过大导致整体结构占用空间超出机舱布置边界，管壁厚度选取要兼顾耐高温强度与整体重量，常规搭载场景下采用铸铁或不锈钢材质时，壁厚控制在3-5mm即可满足高温工况下的结构强度需求，避免长期受高温气流冲击出现开裂变形。结构细节上，各支路的交汇处做了平滑的圆弧过渡处理，没有突兀的直角转折，能大幅降低气流在汇流位置的紊流损耗，减少排气阻力的同时，也能降低高速气流冲击产生的振动与噪音。这类歧管结构在实际选型匹配时，

　　需要重点核对各支路法兰的安装孔位坐标、总出口的朝向角度、整体结构的外围轮廓尺寸，确保安装时不会与周边的机舱附件、管线、隔热罩产生运动干涉，同时还要结合发动机的排气温度、峰值排气压力参数，校核管路的结构强度与热变形量，避免热态工况下出现密封面翘曲漏气的问题。建模过程中，管路的曲面过渡需要保证曲率连续，避免出现曲面不光顺的问题，否则后续做有限元热应力分析时会出现应力集中的误判，也会影响后续铸造或3D打印工艺的成型质量。
