费斯托DNSUP系列气动缓冲元件结构

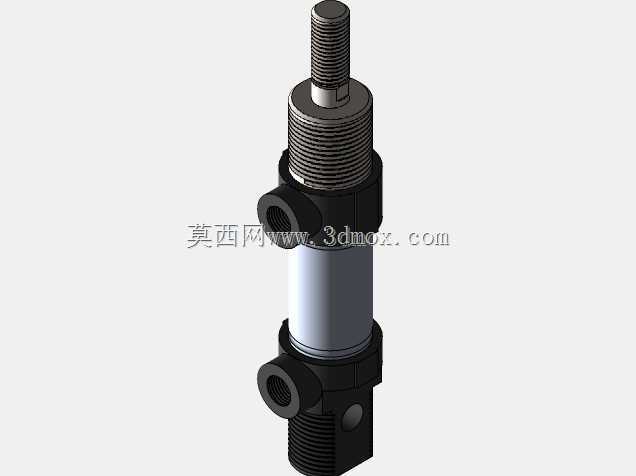

　　这款气动缓冲元件常见于自动化生产线的气动执行回路末端，在气缸往复运动、机械手快速移位、输送线挡停工位中承担动能吸收的核心作用，避免刚性碰撞带来的机构振动、零件磕碰损伤，延长整套气动设备的无故障运行周期。从结构设计来看，主体采用缸筒与端座一体化的同轴布局，顶部伸出的活塞杆端做了外螺纹加工，可直接适配标准安装螺母，能快速固定在设备安装板的对应螺纹孔位，无需额外设计定制转接支架，降低现场安装的加工成本。侧部预留的两个气接口采用内螺纹设计，匹配常规气动快插接头的安装规格，气路排布时可根据现场走线方向选择进气方位，适配不同设备的布管空间需求。设计阶段充分考虑了气动系统的工况特性，内部缓冲阻尼结构做了梯度节流设计，在活塞杆受冲击缩回的全行程中，

　　阻尼力随压入行程线性变化，不会出现初始段阻力突变、末端缓冲失效的问题，能平稳吸收运动部件的冲击动能，避免执行机构到位时的弹跳问题。外形尺寸上，主体缸径适配25mm规格的安装空间，总行程覆盖100mm的缓冲距离，可匹配常规缸径气缸的末端缓冲需求，安装边界预留了足够的扳手操作空间，侧部气接口的位置避开了安装螺母的旋转干涉区，现场装配时无需额外避让周边管线与结构件。在实际选型应用中，这类缓冲元件可直接配套同系列气动执行器使用，也可单独作为独立缓冲单元安装在输送线挡停、模组硬限位位置，相比聚氨酯缓冲垫这类被动缓冲件，它的吸能效率更高，反复冲击后的性能衰减更小，适合高频往复运动的自动化工位。建模过程中严格还原了零件的配合公差，

　　活塞杆与端盖的密封槽位置、缸筒与端座的配合止口都做了精准还原，可直接用于气动回路的虚拟装配验证，检查安装干涉、行程匹配度等前期设计问题，也可作为气动系统教学演示的三维素材，帮助设计人员直观理解缓冲元件的结构组成与安装方式。
