MSW-12小型微动行程触发开关结构

　　做小型自动化设备的结构设计时，这类小型微动开关的选型和建模往往是容易被忽略的细节，很多新手工程师会直接调用通用模型，忽略实际安装边界和触发行程的匹配，最后装机时要么触发杆行程不对导致信号误判，要么安装孔位偏差需要现场扩孔返工。这款MSW-12微动开关的建模完全参照实物测绘参数和官方datasheet的尺寸公差做的还原，三个引脚的间距、插片厚度都严格对应实物规格，做PCB布局或者安装座设计的时候可以直接调用，不用反复核对尺寸。

　　从实际应用场景来看，这类微动开关的覆盖范围非常广，小到消费电子的仓门检测、家电的开盖断电，中到小型自动化设备的硬限位、工件到位检测，大到工业控制柜的门控安全联锁，都能看到同规格产品的身影。它的核心功能是通过外部机械触压带动内部弹片快速动作，实现常开、常闭触点的快速通断，相比普通的触点开关，它的触发行程短、动作响应快，而且内部带瞬动机构，不会因为触压速度慢出现触点拉弧、接触不良的问题，在低压控制回路里的可靠性非常高。

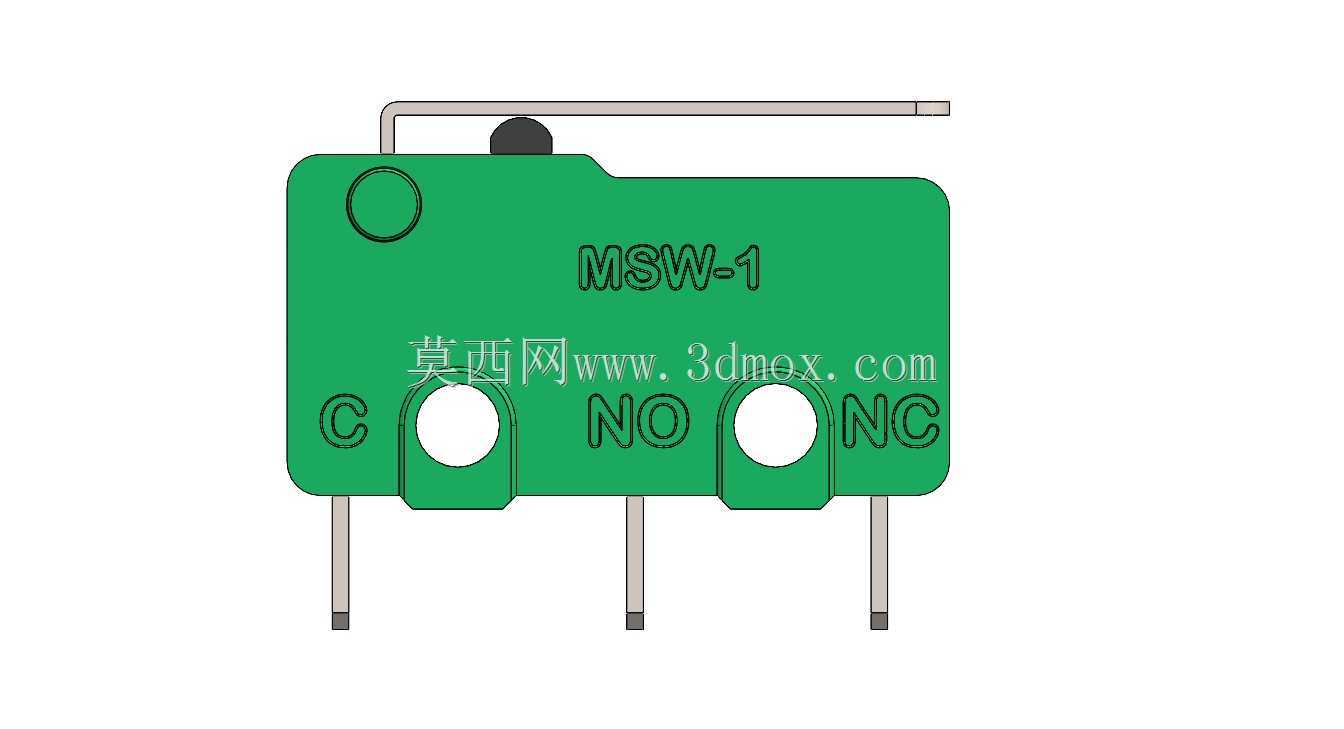

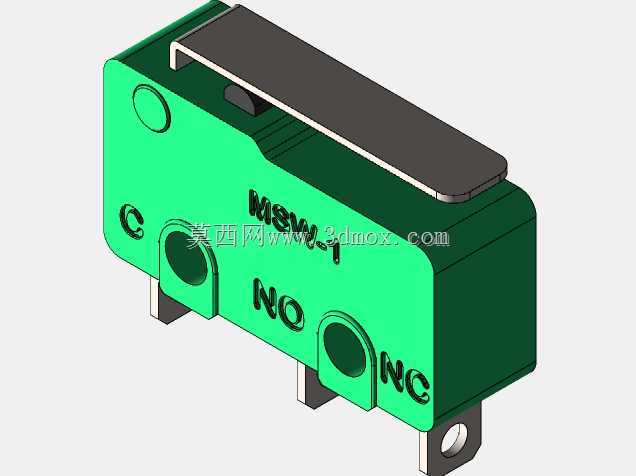

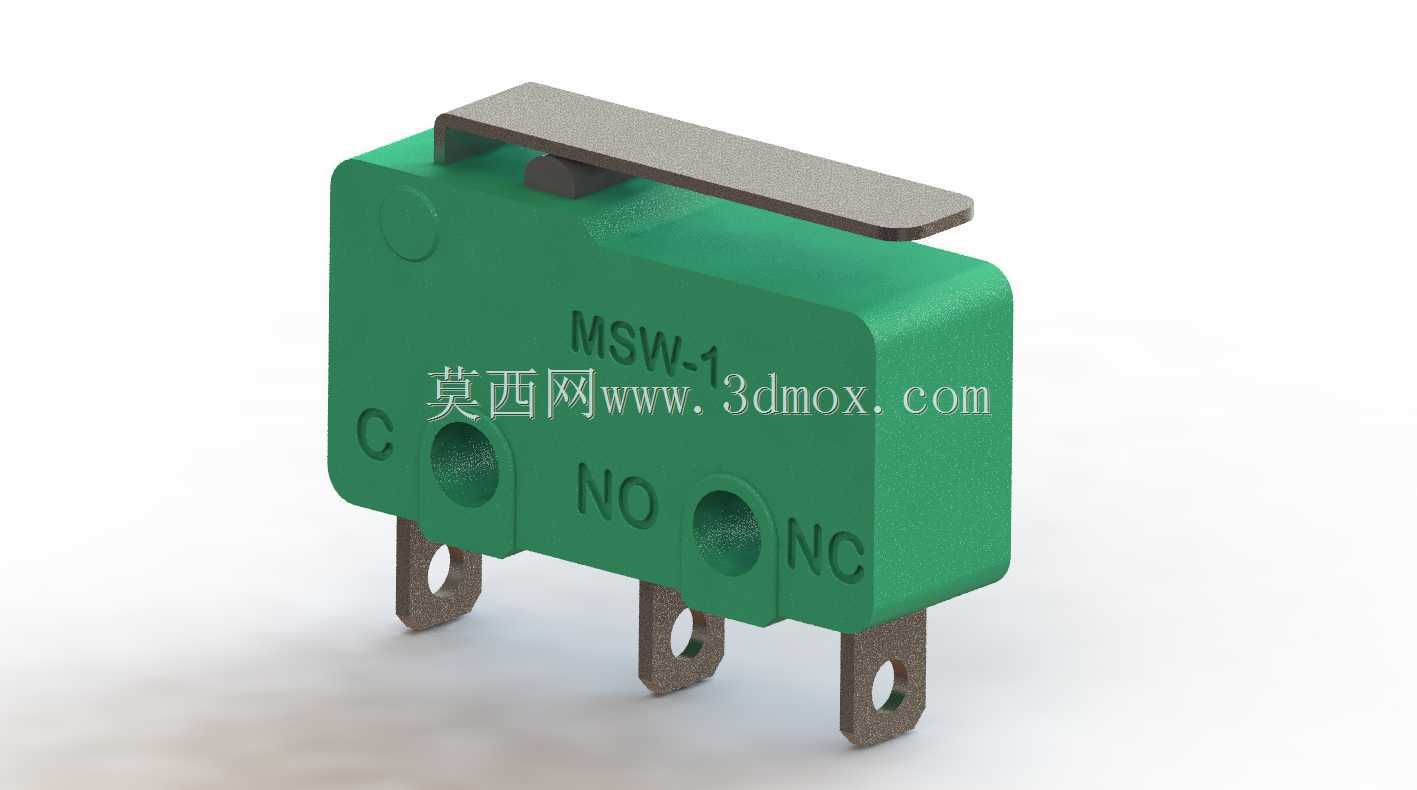

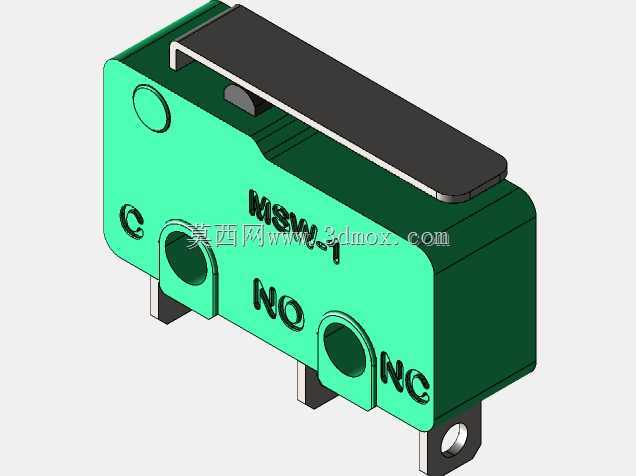

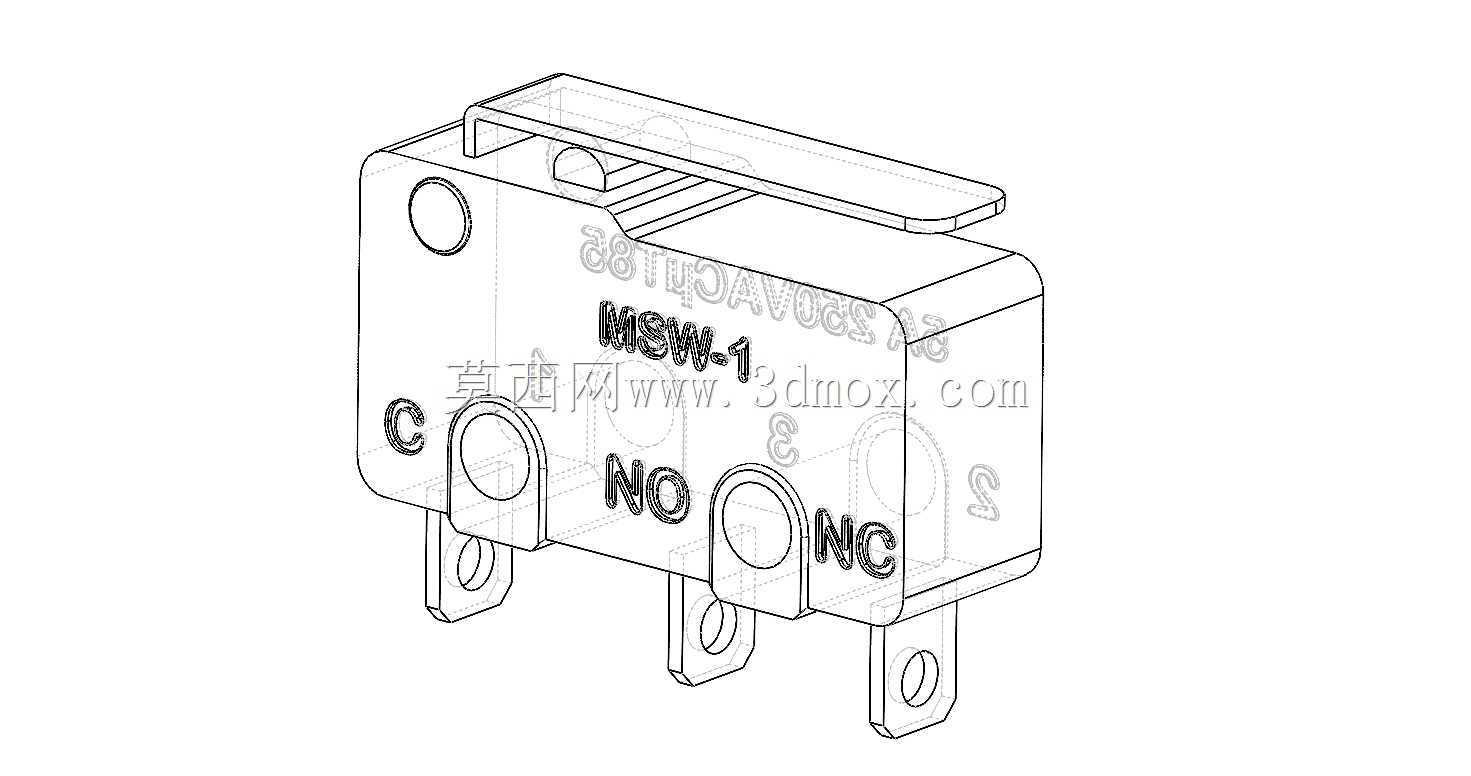

　　设计建模的时候特意还原了外壳的加强筋和触发拨杆的圆角细节，不是只做了外观的方块造型，外壳上的NO、NC、C标识也对应三个引脚的定义，C是公共端，NO是常开触点，NC是常闭触点，做电气原理匹配的时候不用再额外查引脚定义。安装孔位的位置、孔径都严格按照实物的安装尺寸做的，两个安装孔的中心距、孔到外壳边缘的距离都留足了螺丝安装的空间，不会出现螺丝拧入后和外壳干涉的问题。触发拨杆的摆角范围也做了运动仿真的限位，最大摆角对应内部触点的动作行程，做设备触发结构设计的时候，可以直接模拟拨杆被压下的行程，计算触发点的位置，避免出现压下过量损坏开关，或者压下行程不足无法触发信号的问题。

　　从安装边界来看，这款开关的整体厚度、引脚伸出长度都适合紧凑空间的安装，不管是嵌装在塑料外壳里，还是用螺丝固定在钣金支架上，都有对应的安装参考，引脚的长度也留足了焊线或者插接端子的空间，不会因为引脚过短导致接线困难。外壳的绿色绝缘材质部分做了厚度还原，实际使用中能满足低压回路的绝缘要求，金属拨杆和引脚的材质区分也做了明确的分层，做渲染或者工程图导出的时候可以直接对应不同的材质标注。很多通用模型会把开关的动作行程做的过于理想化，忽略了实际开关存在的预行程和超行程，这款模型在做结构配合的时候，可以直接参照拨杆的初始位置、触发位置、极限压下位置来设计对应的触发撞块，能有效减少样机调试阶段的适配问题。
