FRC赛事双立柱升降式竞技机器人结构

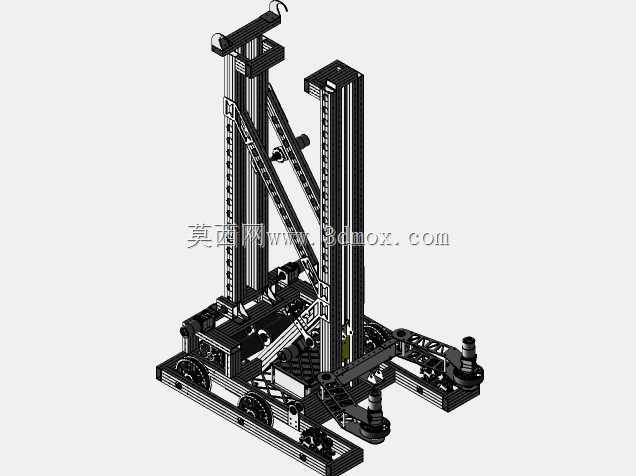

　　该结构面向青少年机器人竞技赛事场景设计，核心用于赛事场景内的物料拾取、高位投放与对抗防守作业，整体采用双立柱对称升降布局搭配差速轮式移动底盘，可在平整硬质赛场地面完成全向移动、定点停靠与举升作业。从设计逻辑来看，底盘部分采用框架式铝型材拼接结构，在保证整体结构刚度的前提下尽可能压缩自重，底盘四角设置可调节支撑脚，在举升作业到达高位时可放下支撑脚抵消举升带来的倾覆力矩，避免侧翻；行走轮采用大直径防滑橡胶轮搭配侧边辅助万向轮，差速驱动的转向逻辑可实现小半径转弯甚至原地转向，适配赛场内狭窄通道穿行与快速变向需求。双立柱升降结构采用同步带传动搭配线性导轨导向的方案，两根立柱平行布置在底盘中后部，通过背部交叉斜撑杆与底盘形成稳定三角支撑结构，

　　避免升降过程中立柱出现前倾形变；升降滑台可沿立柱导轨做垂直方向往复运动，滑台预留标准安装孔位，可根据不同赛季的赛事任务快速更换末端执行机构，比如物料夹爪、投射装置或者阻挡挡板，无需改动主体框架即可适配不同作业需求。从安装边界来看，整体结构的宽度控制在常规赛事场地通道允许的通行尺寸范围内，升降行程覆盖赛事要求的最高投放高度，完全收缩状态下的整体高度满足场地入口的限高要求，底盘离地间隙适配赛场常见的线缆槽、小高度凸起等障碍，不会出现行进卡滞。结构设计过程中所有传动部件均做了外露防护处理，避免竞技对抗过程中异物卡入传动链导致故障，所有型材拼接位置均采用标准角码连接，无需复杂焊接工艺，现场维护时可快速拆解更换损坏部件，适配赛事现场快速抢修的需求；整体重心经过配平计算，在升降滑台携带额定负载运行到最高位置时，整机重心投影始终落在底盘支撑轮廓内部，即使在快速移动急停的工况下也能保持稳定，不会出现倾覆风险。
