立式多层工业电气控制柜结构设计

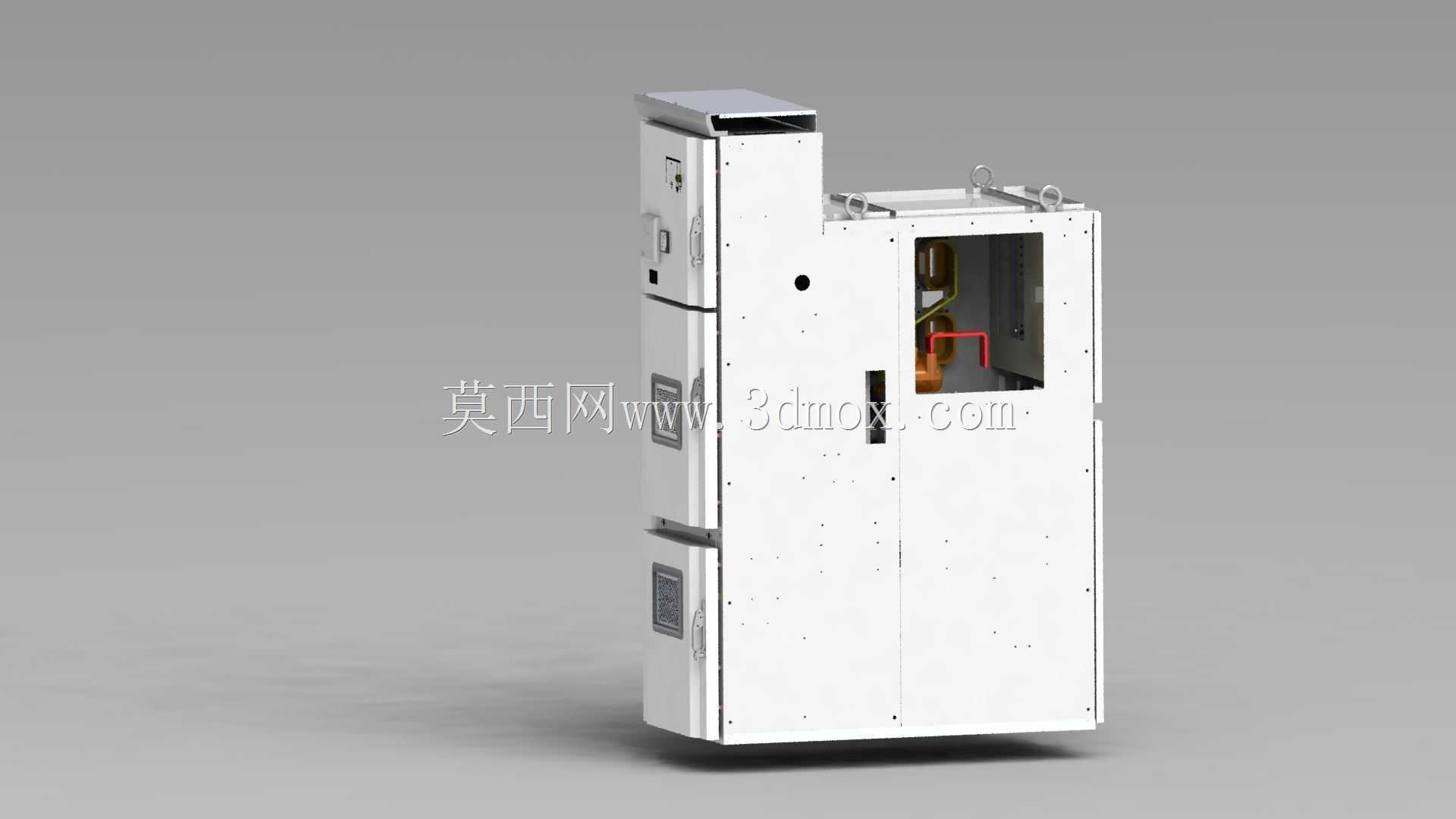

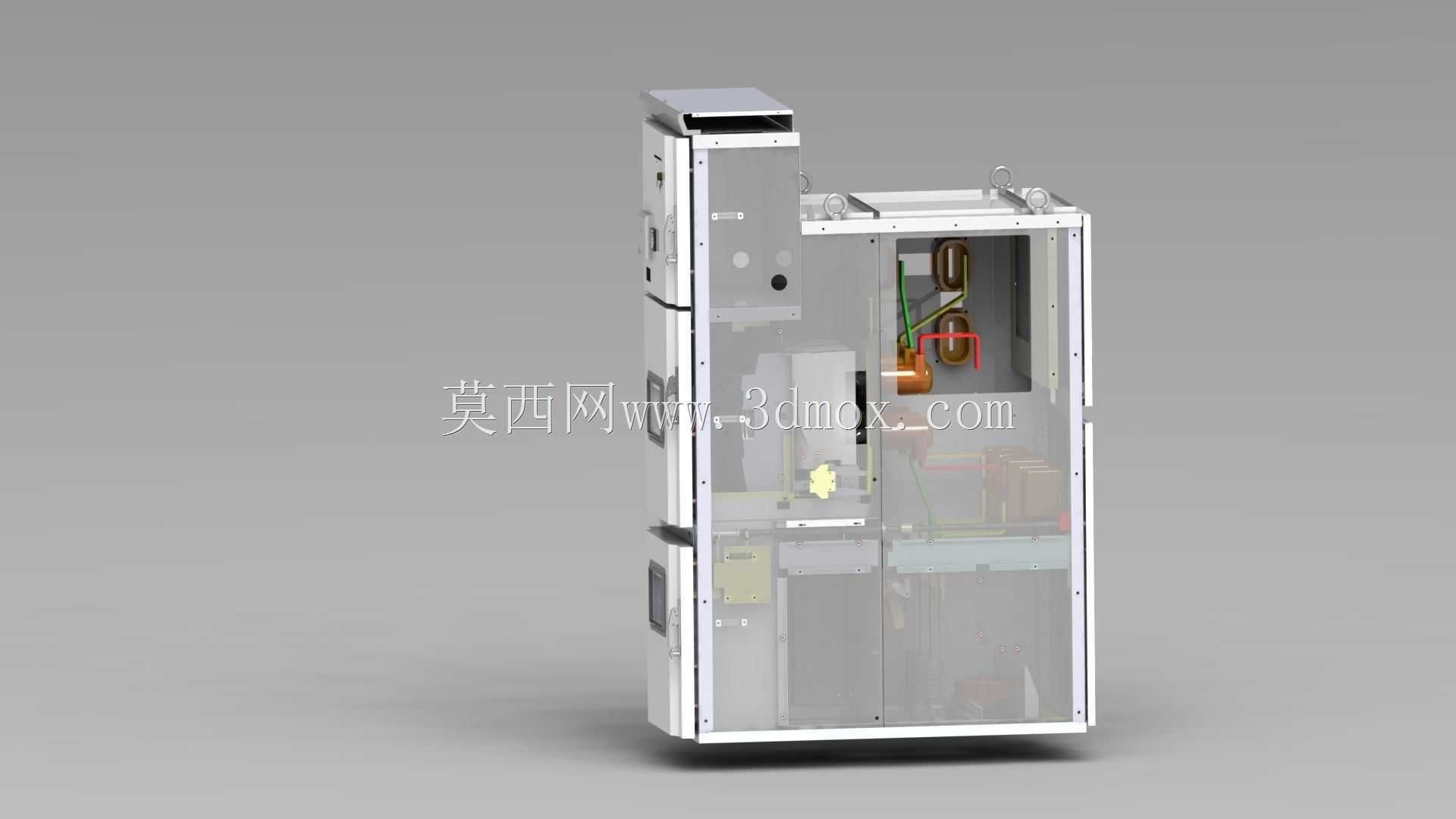

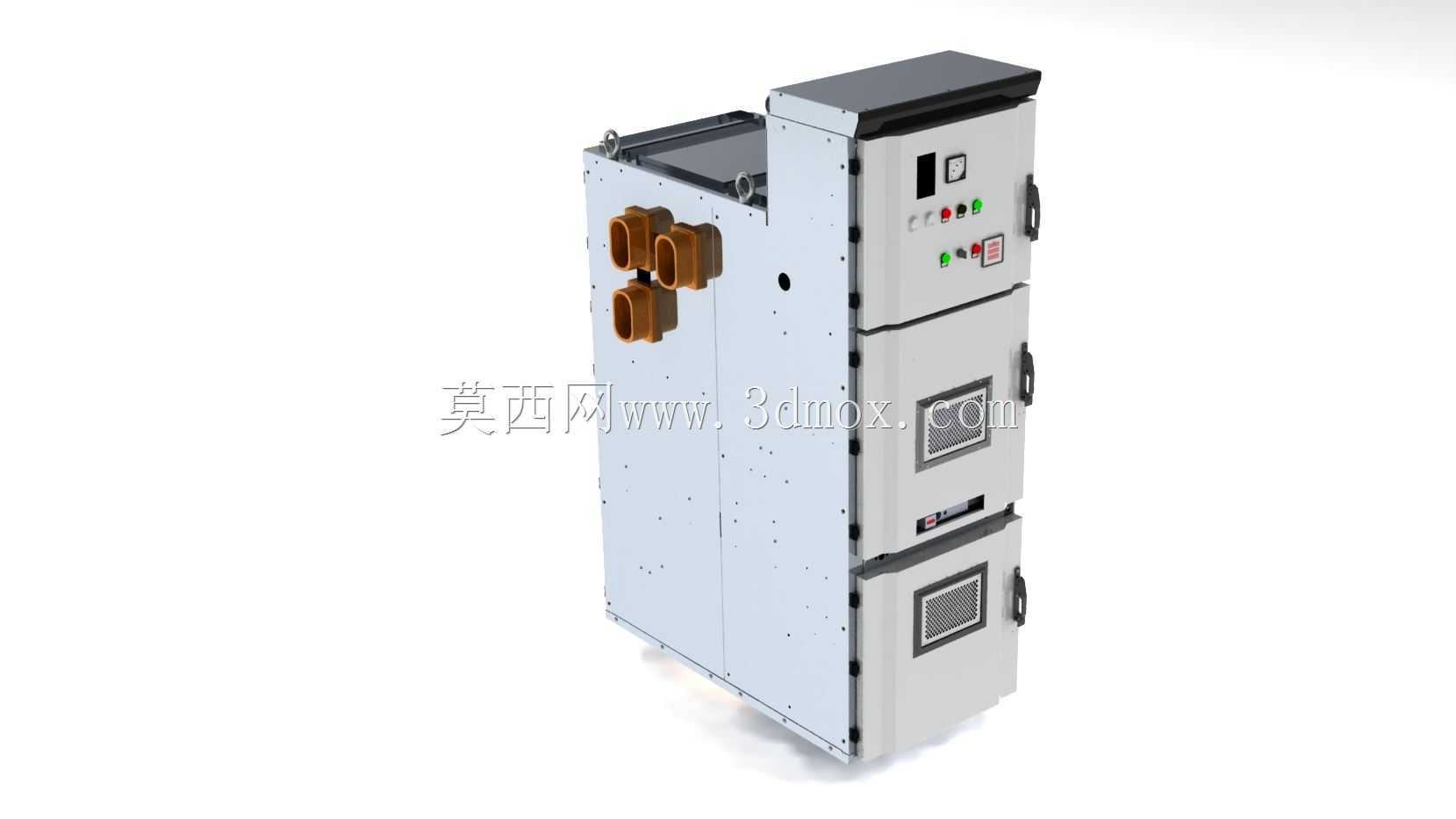

　　这款立式多层电气柜体的结构设计，首先要匹配工业现场的配电与信号集成需求，在车间产线、中小型配电间、设备配套电控场景中都能适配，日常承担动力回路分断、传感信号中转、本地控制指令执行的核心作用，柜体分层的结构逻辑，完全是按照电气元件的电压等级、功能分区来排布的，最上层预留了主进线开关的安装位，同时集成了本地操作的按钮与指示元件，中层和下层分别布置控制回路模块、传感信号处理单元，不同层级之间预留了走线槽的安装空间，强弱电回路可以实现物理分隔，避免信号干扰。

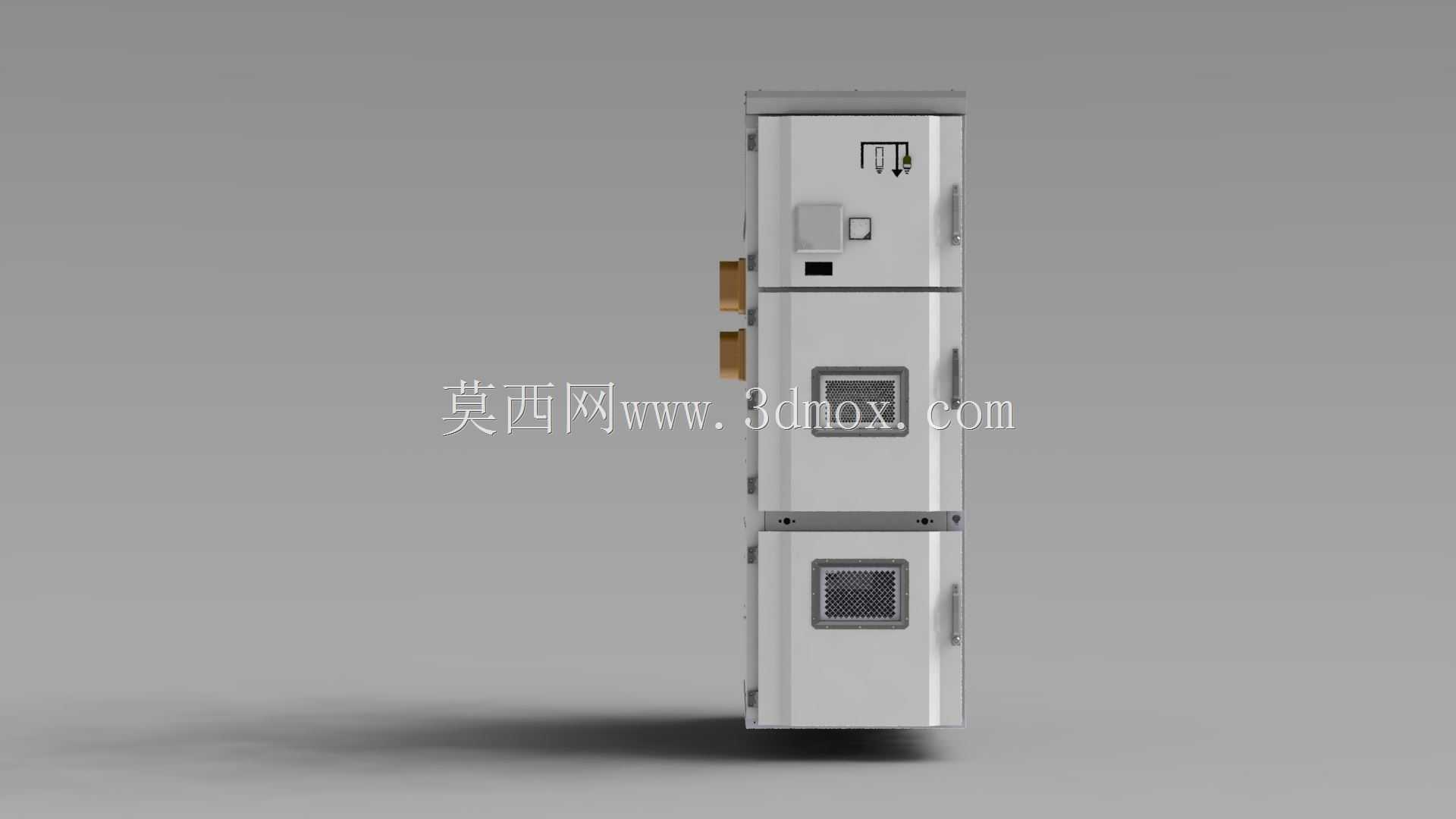

　　设计过程中首先考虑的是现场安装的边界约束，柜体采用窄幅立式结构，横向占用空间小，适合贴墙安装或者并排拼接在设备侧方，单柜的深度控制在常规运维人员手臂可触及的范围，不需要额外预留后侧检修通道，正面单开门的结构搭配侧边隐藏式铰链，开门角度可以达到120度以上，每层都预留了元件安装板的固定孔位，安装板采用可抽拉的结构设计，后期维护元件时不需要整板拆卸，只需要抽出对应层级的安装板就能完成接线与元件更换。

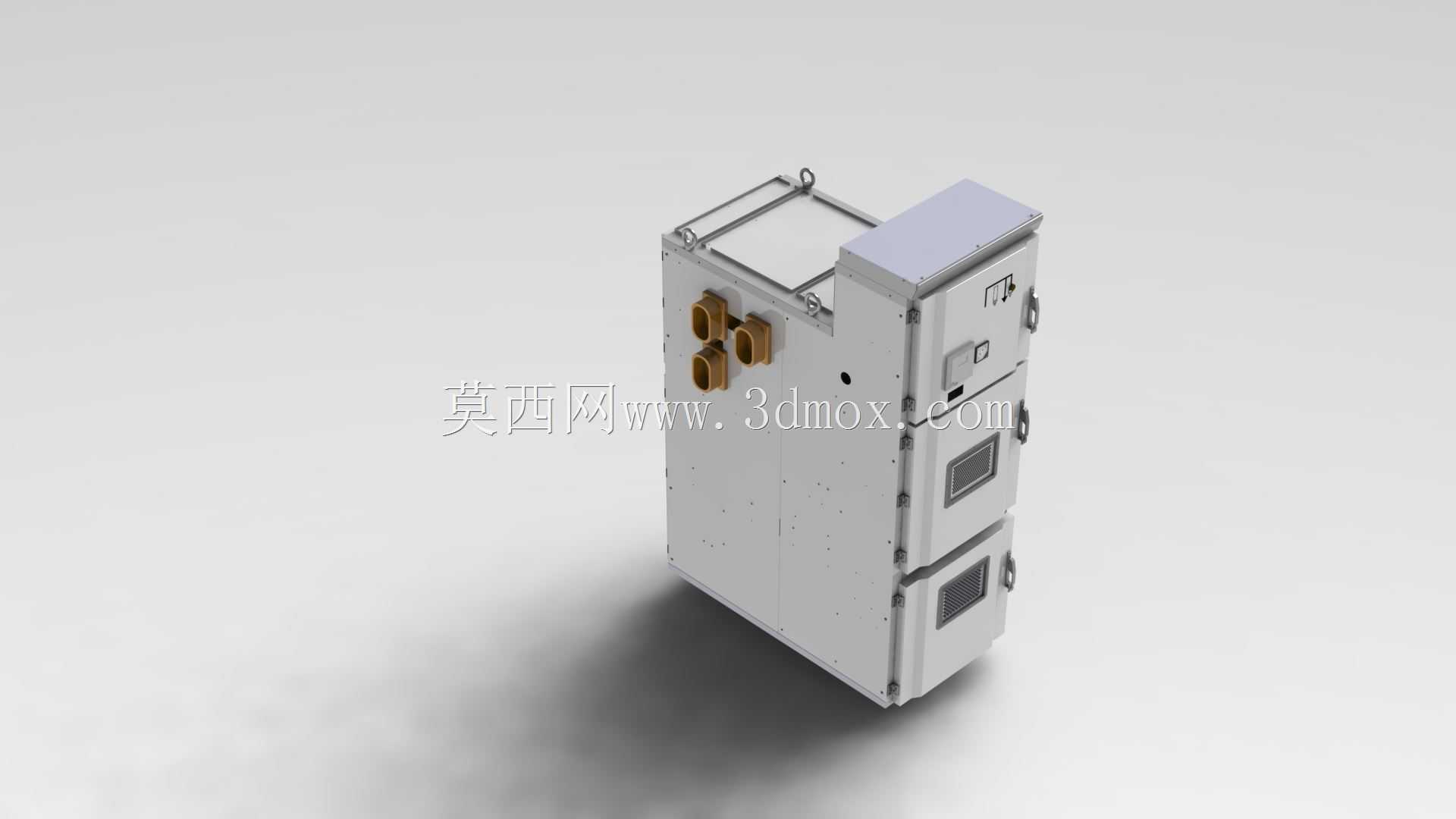

　　柜体的外壳采用冷轧钢板折弯成型的结构，拼接处做了折边防水防尘处理，配合门板上的密封胶条，可以满足常规工业车间的防护等级要求，每层柜体之间设置了通风散热的格栅窗口，对应内部发热元件的安装位置，不需要额外加装散热风扇就能满足小功率元件的自然散热需求，如果是大功率回路应用，也可以在格栅位置预留风扇安装位，拓展性较强。柜体侧面预留了进出线的敲落孔，不同方向的线缆都可以就近接入，不需要在现场额外开孔，底部设置了接地螺栓的安装位，柜体整体的等电位连接结构在设计时就做了导通考量，安装时只需要将接地排接入车间主接地网就能满足安全规范要求。

　　在结构细节上，门板内侧预留了标识牌的粘贴位置，每个回路的标识可以对应粘贴在门板内侧，运维人员排查故障时可以快速对应回路，柜体的门锁采用通用型工业柜锁，和现场其他柜体的钥匙可以通用，不需要额外配备多套钥匙，分层之间的隔板采用可拆卸结构，如果后续需要安装尺寸较大的元件，可以拆除对应层的隔板拓展内部安装空间，不会破坏柜体的整体结构强度。
