六位多接口工业供电连接排插结构设计

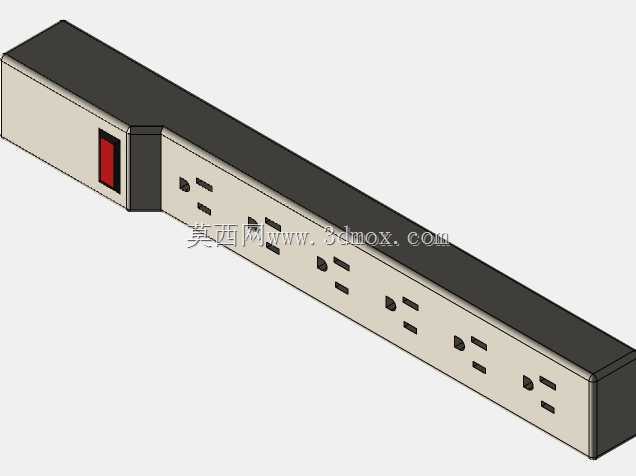

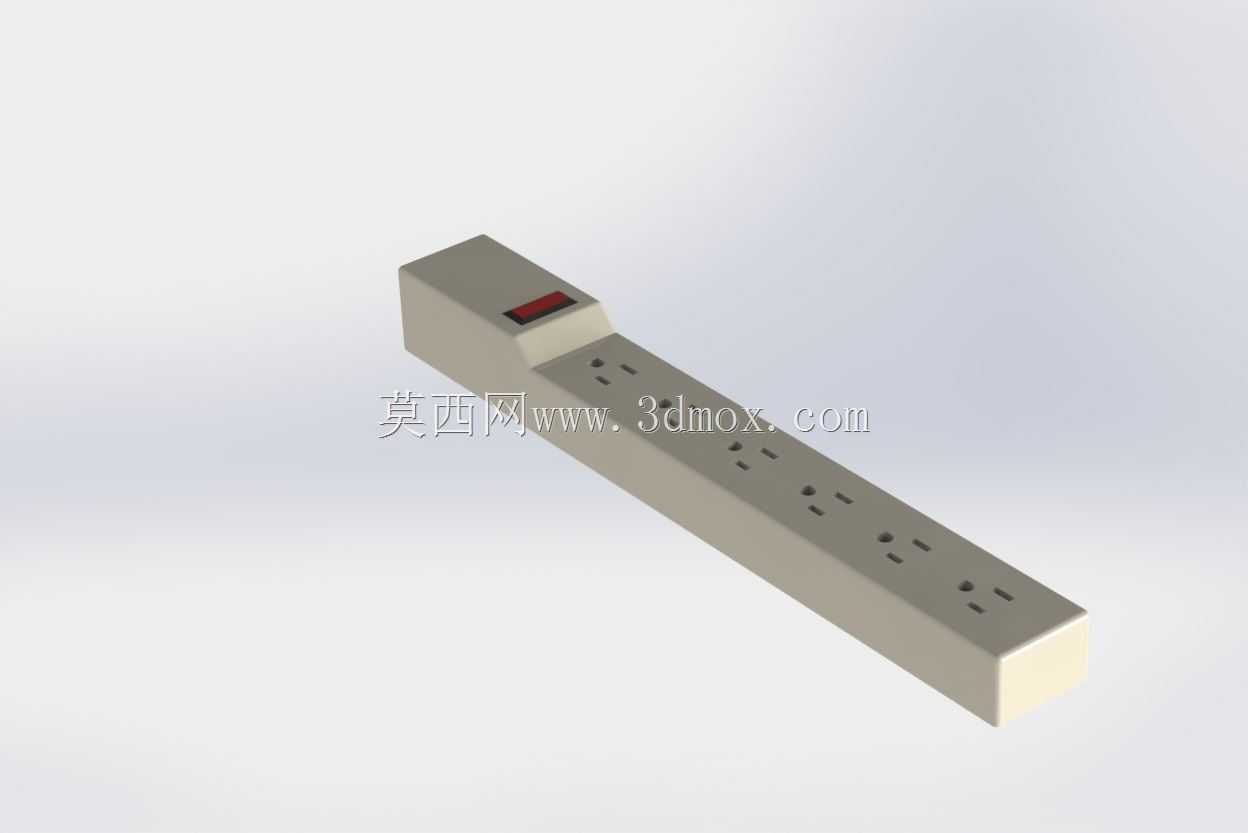

　　这款多连接供电单元的设计初衷，是解决工业测试台架、小型设备集群工位的集中供电布线杂乱问题，在做结构方案时最先敲定的是长条形窄边壳体的布局，整体截面采用小尺寸矩形设计，宽度控制在常规工业铝型材安装槽的适配范围内，可直接嵌入操作台侧边的型材槽位安装，也可通过背部挂孔固定在设备机架立面，不会占用操作台的有效操作平面。六个输出接口沿壳体长度方向等距排布，每个接口的间距经过反复校核，预留了足够的插头插拔操作空间，即便相邻接口同时使用大尺寸工业电源插头，也不会出现互相干涉无法插入的情况，壳体端部设置的船型开关作为总控部件，位置避开了接口插拔的操作动线，日常通断操作时不会误碰到相邻的供电插头。内部导电结构采用多触点接触设计，

　　每个插套都设置了多点弹性接触片，相比常规单触点结构，能有效降低大电流工况下的接触电阻，避免长期满负载运行时出现插套发热氧化的问题，适配120-220V交流供电场景，额定通流能力可达16安培，可同时为多台小型工业仪器、传感检测模块、桌面型辅助设备提供稳定供电。壳体的结构拆分采用上下扣合加端盖固定的方式，装配时无需额外的复杂工装，内部预留的走线槽可将进线端的线缆规整排布，不会出现内部线缆挤压导电部件的隐患，进线端的位置设置在壳体开关侧的端部，支持从侧面或背部两个方向进线，适配不同安装场景的布线走向需求，无论是明装布线还是暗装嵌入走线都能顺畅完成接线。在做三维结构建模时，对每个插套的安装定位槽、开关的固定卡扣、

　　壳体扣合的定位筋都做了精准的公差匹配，所有配合位置都预留了合理的装配间隙，既不会出现装配松旷的问题，也不会因为公差过紧导致组装困难，外壳的边角位置全部做了小圆角过渡处理，避免安装操作时划伤操作人员，壳体表面采用哑光磨砂的结构设计，不易残留操作时的指纹与污渍，长期在工业车间环境使用也能保持较好的外观状态。这款供电连接单元可直接配套在自动化测试工位、实验室仪器台、小型设备集成机架中使用，替代零散布置的多个独立插座，简化工位的供电布线，减少外接插线板堆叠带来的安全隐患，整体结构没有多余的冗余设计，所有部件都服务于稳定供电、便捷安装、安全使用的核心需求。
