数显式柱塞拨指标计量检测工具

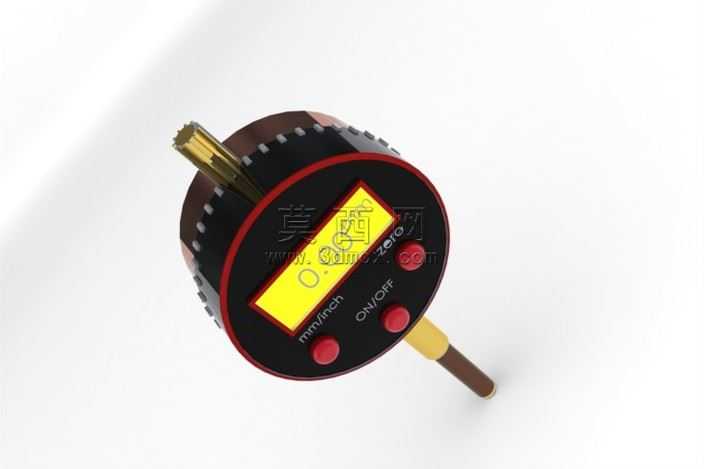

本作品为用于计量测试场景的数显柱塞拨指标三维模型，建模阶段围绕量具的实用功能与外观特征展开，首先梳理产品的核心结构组成：包含圆形主体壳体、上下伸出的测量柱塞、数显显示屏区域、功能操作按键、单位标识区域以及侧边防滑握持结构，建模时先通过旋转特征构建主体的圆形壳体基础轮廓，对壳体边缘做圆角过渡处理还原真实量具的圆润触感，针对侧边的防滑齿结构，采用阵列特征完成均匀排布的齿状凸起建模，保证齿形的间距、凸起高度完全符合手持防滑的人机工程需求。针对上下两端的测量柱塞，分别构建不同直径的轴类特征，上端柱塞做扁位结构适配拨测操作，下端柱塞做光滑圆柱结构适配测量接触，对柱塞与主体壳体的衔接处做同轴度约束，保证测量运动的同轴精度。数显区域建模时，先构建凹陷的屏幕安装槽，再嵌入矩形的显示屏特征，屏幕表面做轻微的凸起透明层模拟防护玻璃质感，屏幕下方印刷mm/inch的单位切换标识，还原双单位测量的功能属性。三个功能按键分别对应电源开关、功能切换、单位切换，建模时做圆形凸起的按键特征，按键表面做轻微的弧面处理，还原实体按键的按压触感，按键旁标注对应的ON/OFF等功能标识，保证标识位置与真实产品一致。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，添加细微的磨砂颗粒质感还原量具外壳的防滑耐磨属性，屏幕区域采用黑色底搭配黄色背光显示层，外层覆盖高透的亚克力材质模拟数显屏幕的显示效果，按键采用亮红色塑料材质，与黑色壳体形成鲜明的视觉对比便于操作识别，上下柱塞采用黄铜色金属材质，添加金属拉丝纹理还原金属测杆的质感，主体外圈的红色装饰圈采用亮面红色塑料材质，勾勒产品的视觉轮廓提升外观辨识度。结构设计上充分考虑量具的实际使用逻辑，内部预留数显模块、传感组件的安装空间，测杆的滑动行程做限位结构设计，保证测量过程中测杆不会脱出主体，整体模型的尺寸比例完全参照真实计量量具的参数设置，可用于计量工具展示、检测场景装配模拟、量具类产品设计参考等用途，模型细节完整，各部件的装配关系清晰，能够直观展现数显柱塞拨指标的外观特征与结构组成。
