千分尺测微仪精密机械结构设计

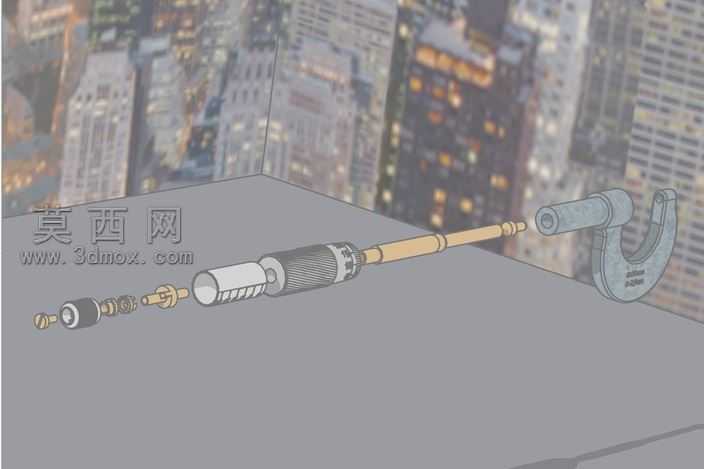

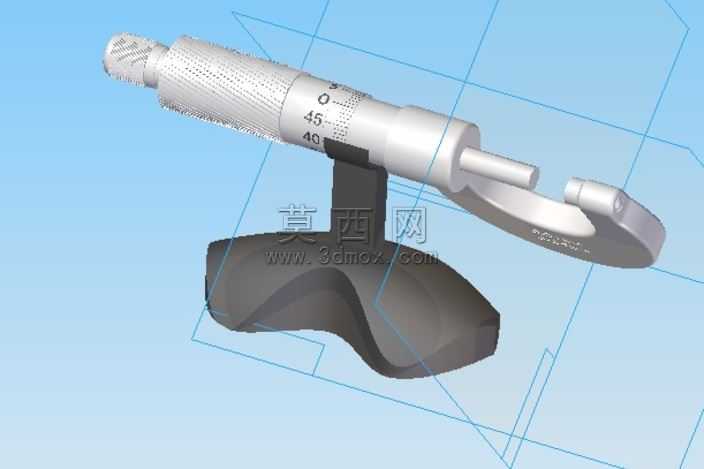

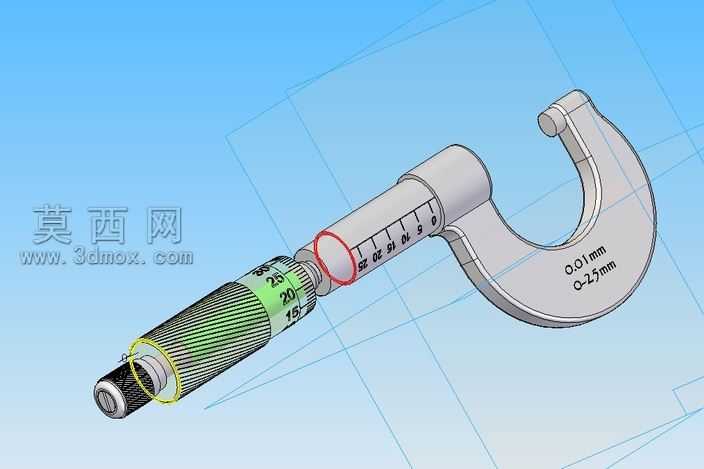

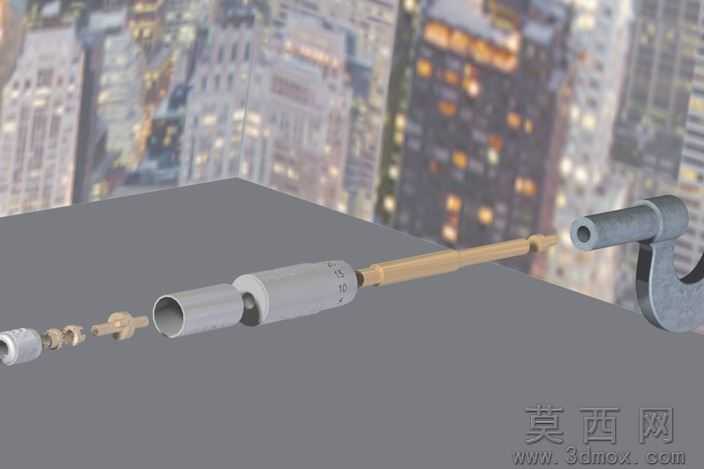

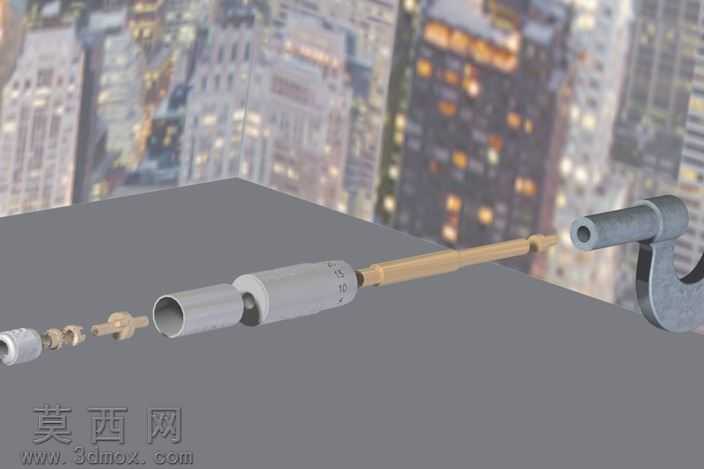

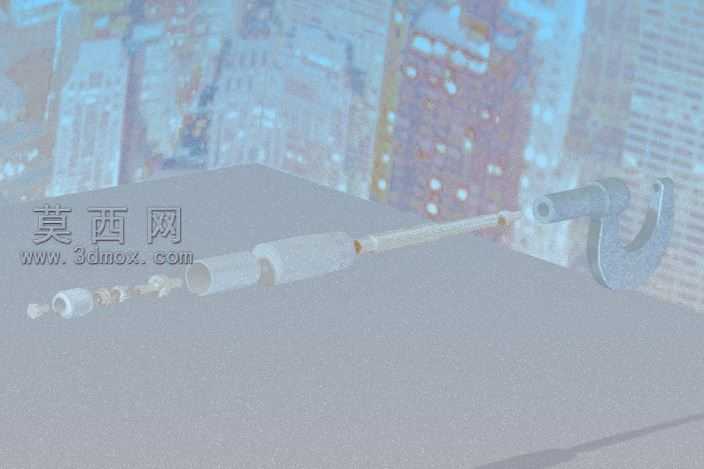

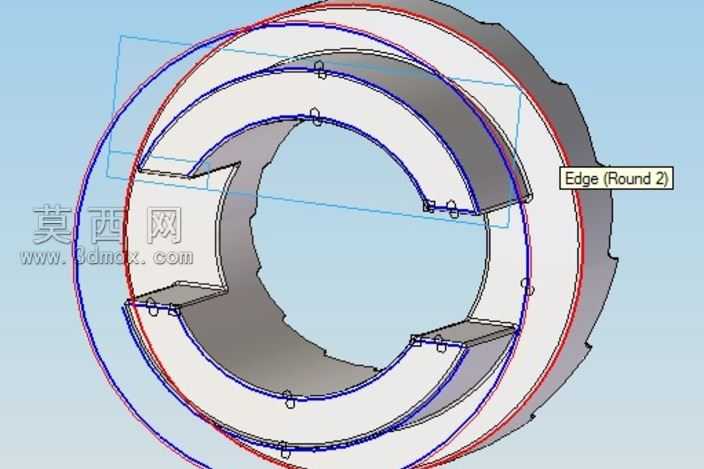

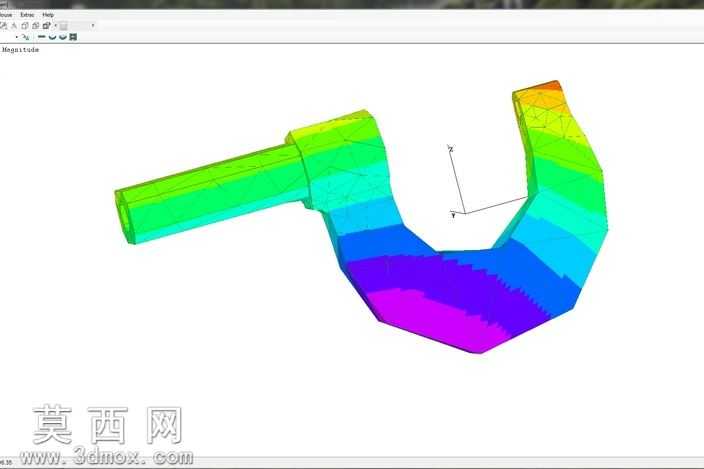

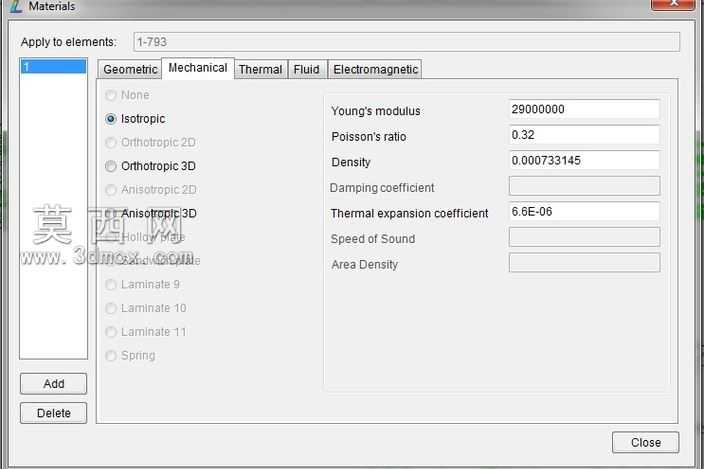

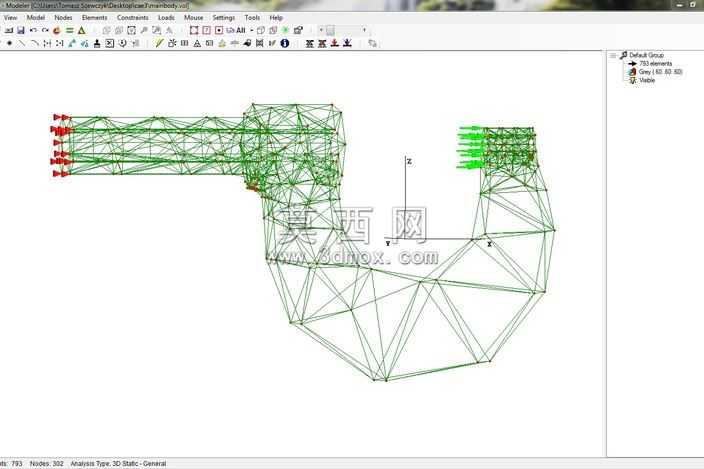

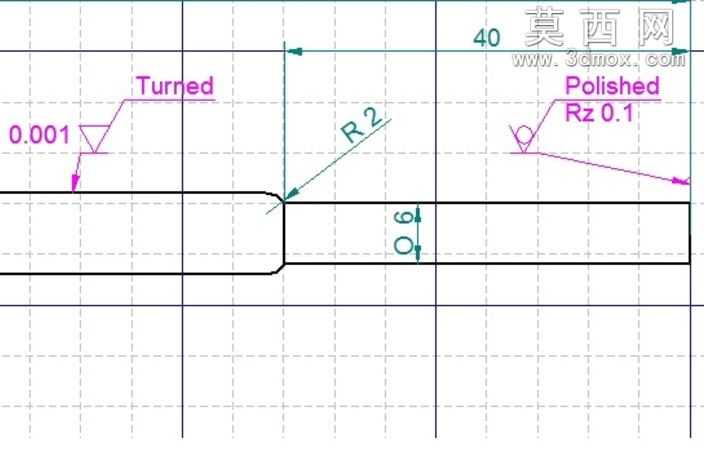

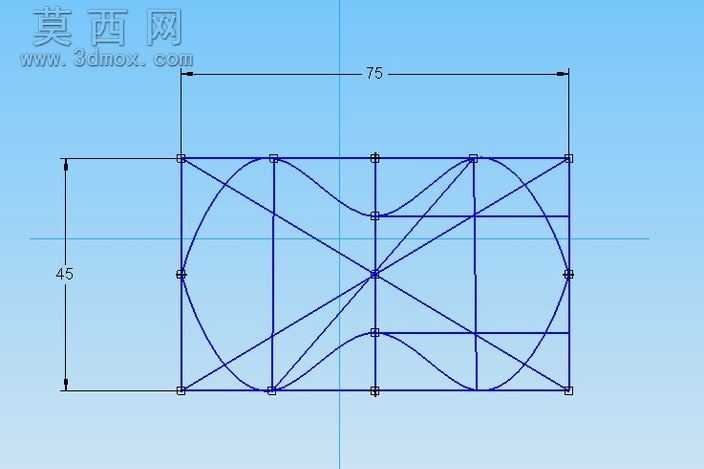

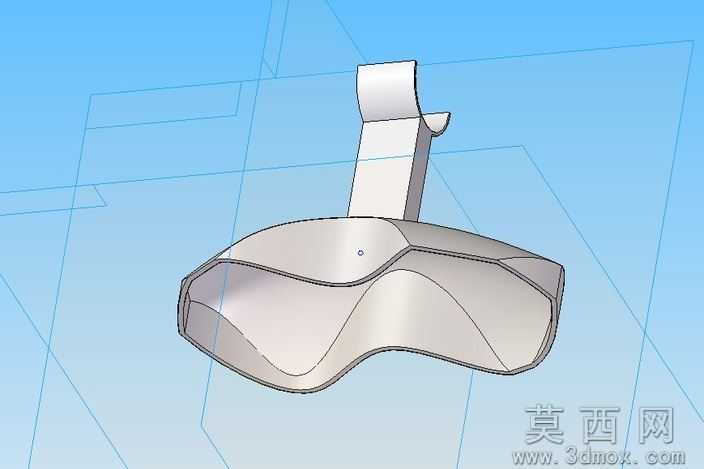

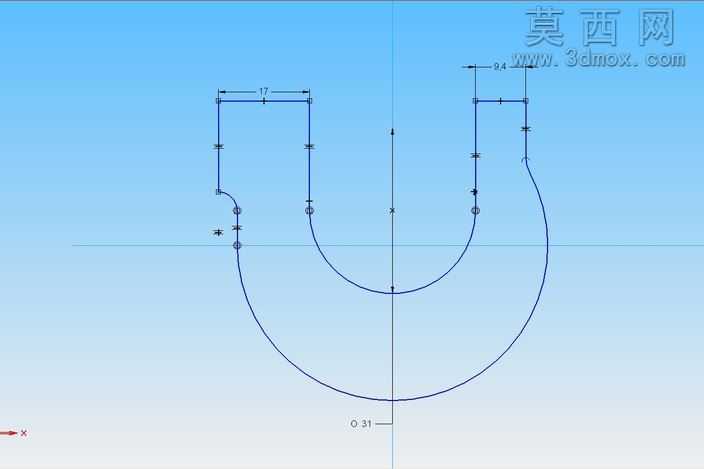

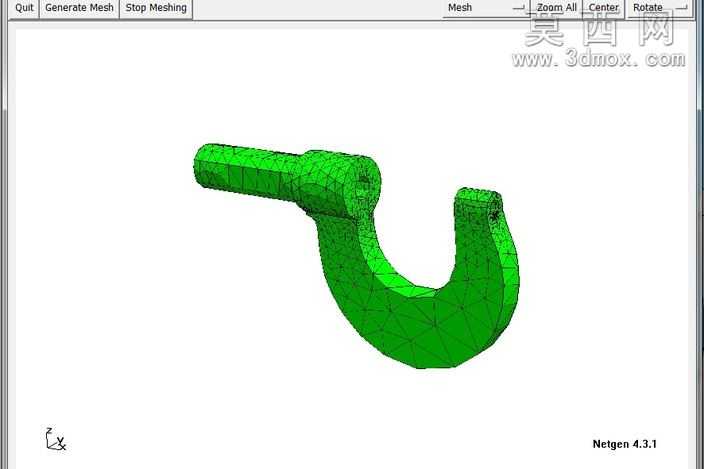

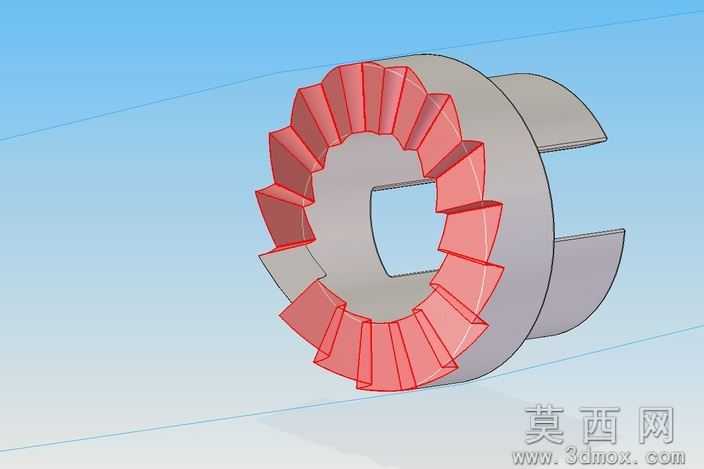

本作品为千分尺测微仪的三维结构设计模型，整体围绕简约单核心设计思路完成，同时融入反向工程的标准设计逻辑，完整还原了机械式千分尺的全部核心组成构件。建模过程中严格遵循机械测量工具的尺寸精度规范，对每一个零件的尺寸参数都做了精准约束，保证各部件装配后能够实现测微进给的核心功能。从拆解的爆炸视图可以看到，模型包含了测砧、测微螺杆、锁紧装置、固定套管、微分筒、测力装置、尺架等全部核心零件，每一个零件的建模都还原了真实零件的结构特征：测微螺杆的螺纹段做了精准的螺距参数设置，匹配千分尺0.01毫米的测量精度逻辑；微分筒表面的刻度标识区域做了结构预留，还原真实产品的刻度排布位置；尺架的隔热握把区域做了结构区分，还原实际产品的材质分层设计。材质设置上，针对不同零件的功能属性做了区分：金属结构件统一采用哑光合金钢材质，模拟真实量具的淬硬钢质感，表面做了细微的磨砂纹理处理，避免过度反光影响结构观察；握持区域采用深色硬质塑胶材质，和金属部件形成清晰的视觉区分，方便快速识别不同功能区域。渲染阶段采用了均匀的冷色调天光照明，无强烈的硬阴影，保证爆炸视图中每一个零件的轮廓、装配位置都能清晰呈现，各零件沿轴向等距排布，清晰展示了千分尺从端部测头到尾部测力装置的完整装配顺序，能够让观看者快速理解测微仪的传动逻辑：当旋转微分筒时，带动测微螺杆沿轴向做精准进给，通过螺纹副的传动将旋转运动转化为直线位移，配合刻度系统实现微小尺寸的精密测量。设计过程中省略了非核心的冗余装饰结构，重点突出核心测量传动结构的设计逻辑，没有附带额外的冗余CAD文件，仅保留核心的结构设计模型，既能够作为机械精度设计的教学参考案例，也可以作为精密测量工具结构学习的直观演示素材，帮助学习者快速理解机械式千分尺的工作原理与装配关系，掌握精密测量工具的核心设计要点。
