C型轨道四轮平衡行走小车结构

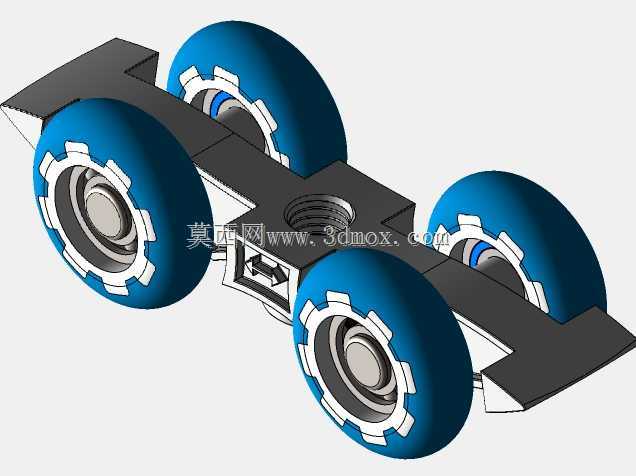

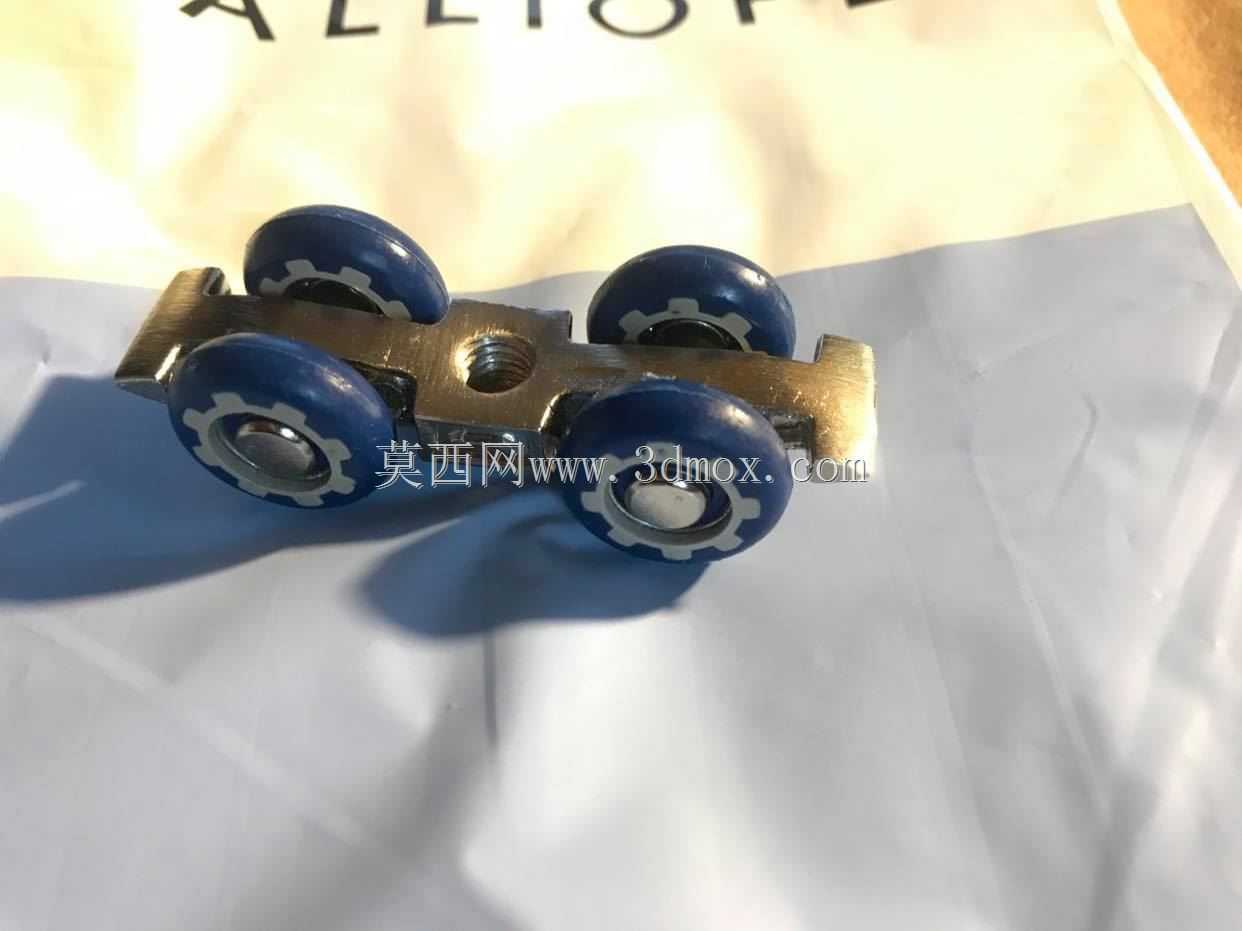

　　该结构面向C型开口轨道内的短距离输送与巡检承载场景，常见于自动化产线侧边吊挂输送、轻型仓储轨道转运、狭小空间内传感器或执行元件的移动搭载。车体采用四轮对称布置，轮体嵌入C型轨道型腔内部，通过轮缘与轨道侧壁的约束实现行走导向，避免运行过程中发生侧向脱轨。底盘主体为板式焊接或钣金折弯成型结构，中部设置螺纹安装孔，用于直接连接上方被承载的功能部件，安装面与轨道走向保持平行，保证搭载设备姿态稳定。

　　设计上优先考虑轨道内的通过性与运行平稳性。四个行走轮分两组布置在底盘前后端，轮距与轴距依据C型轨道内腔宽度和允许转弯半径确定，轮体外圆采用包覆弹性层结构，能够补偿轨道拼接处的微小高低差，降低运行冲击与噪声。轮毂处设置限位台阶，与轨道内侧翼缘形成配合，既承担竖直方向载荷，又限制车体横向窜动。底盘两端做收窄或切角处理，用于通过轨道弯段时避免与轨道内壁发生运动干涉。

　　从安装边界看，整车高度受限于C型轨道开口下方的净空，轮组外侧轮廓需小于轨道内腔宽度，中部连接螺纹孔的位置应落在四轮支撑的形心附近，使偏载力矩控制在轮组允许范围内。轮轴采用悬臂式支撑，便于在不开拆轨道的情况下完成轮体维护更换；底盘板面预留的孔位同时可作为走线固定或附加限位开关支架的接口。

　　结构建模时需重点校核四轮接地点的共面度、轮缘与轨道侧壁的单侧间隙，以及小车在直线段和弯段中的包络轨迹。弹性轮层的压缩量需根据额定载荷设定，过大会增加行走阻力，过小则吸振效果不足。中部承载螺纹孔周围应适当加厚或设置凸台，防止反复装拆后螺纹失效。该平衡小车不依赖复杂导向机构，依靠C型轨道自身型腔完成定位，结构紧凑、维护点少，适合在轻载、低速、固定轨迹的移动工位中作为标准行走单元使用。
