带尾耳铰轴与杆端关节的拉杆气缸

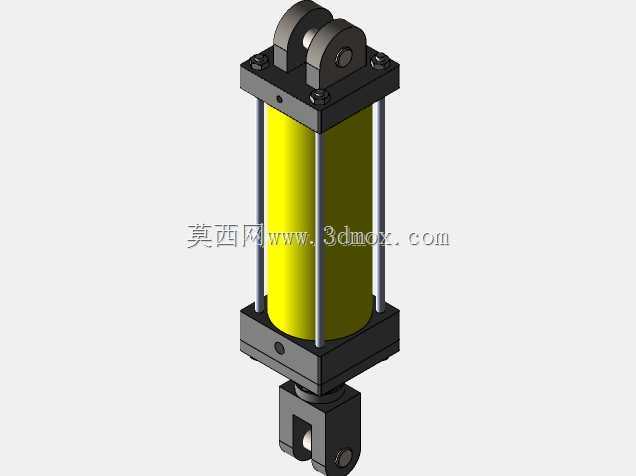

　　该模型呈现的是一种中型拉杆式气动执行缸，缸筒外侧由四根贯通拉杆承担端盖压紧载荷，两端通过螺栓预紧形成封闭压力腔。尾部采用双耳铰座结构，销轴孔位于缸体轴线上方，允许缸身在安装平面内随负载轨迹小幅摆动；前端活塞杆末端配置关节轴承连接件，能够补偿被驱动件与缸杆之间的角度偏差，降低侧向别劲对导向带和密封件的损伤。这类结构常见于工装夹具翻转、压合机构随动支撑、包装线摆臂驱动以及非标自动化设备中的直线推压工位。

　　从实际选型角度看，尾部铰轴与杆端关节的组合并不适合承受大径向弯矩，其价值在于释放转动自由度。当执行对象的铰接点在动作过程中存在圆弧轨迹时，刚性法兰安装会迫使缸杆承受附加横向力，而铰支安装可让缸体自然跟随，关节端再吸收残余偏角，使推力主要沿杆轴传递。设计时需要校核尾耳销孔的接触应力、关节轴承的允许摆角以及拉杆预紧后缸筒端面的密封压缩量；若用于高频往复场景，还应在端盖缓冲、排气节流和磁性开关布置上预留接口。

　　外形边界方面，模型的最大外轮廓由尾耳宽度、端盖对角螺栓分布圆和杆端关节外径共同决定，安装时不能只按缸筒直径预留空间。尾耳销轴中心线到前端面的距离决定了缸体摆动所需的包络半径，杆端关节在伸出极限位置会进一步增加轴向长度，周边机架、管线和护罩都应按全行程状态避让。若将其布置在多轴联动设备内部，还需确认缩回状态下关节连接件与尾耳之间不会发生碰撞。

　　建模思路上，该结构可拆分为缸筒、前后端盖、拉杆、锁紧螺母、活塞组件、活塞杆、尾耳铰座和关节接头等独立零件。端盖与缸筒之间应保留密封槽和导向带位置，拉杆孔与外圆保持同轴关系；尾耳部分需要保证两侧耳板平行、销孔同轴，并在根部设置过渡圆角以改善应力分布。杆端关节连接件采用内螺纹与活塞杆配合，其端面到轴承中心的尺寸会直接影响行程计算，装配时应作为关键尺寸链环节处理。整体模型适合用于机构运动干涉检查、安装板开孔确认、气路布局评估以及设备方案阶段的执行件选型比对。
