工业传感检测组件装配结构设计

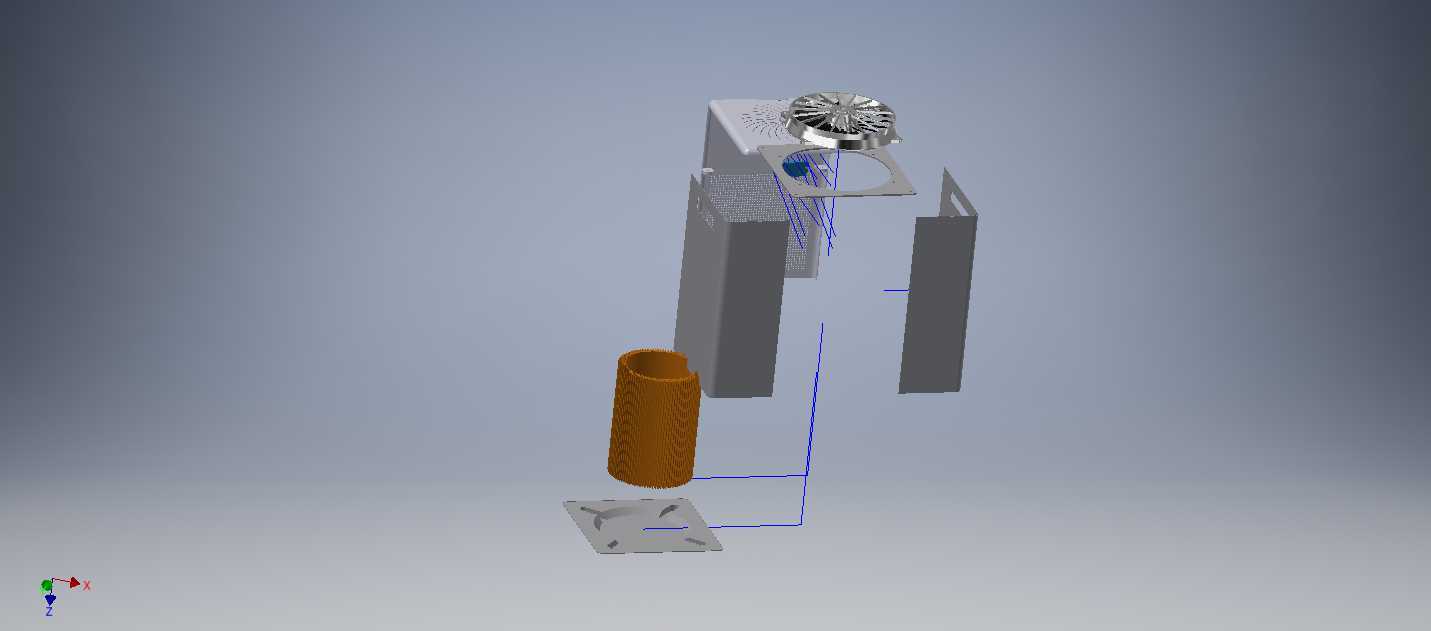

　　这套传感检测组件的结构设计，最先要考量的是工业现场复杂工况下的安装适配性，从拆解的装配结构能看到，设计阶段就把安装基面的平整度公差、安装孔位的同轴度要求做了明确约束，底部方形安装板预留的四个固定孔位，适配M4规格的内六角固定螺栓，可直接固定在设备机架的型材安装面或者专用检测工位的台面上，安装板与上方传感主体的连接部位做了定位止口设计，能避免现场安装时出现装配错位，减少后期调试的对位工作量。

　　组件上部的散热结构是设计时的重点考量部分，顶部集成的轴流散热单元，正对内部核心传感元件的发热区域，散热风道顺着两侧的立式支撑结构向下导流，能把元件工作产生的热量快速带出腔体，避免长期高温工况下出现传感精度漂移，支撑结构采用的是薄壁钣金折弯成型件，在保证结构强度的同时尽可能压缩整体占用空间，两侧的护板做了快拆式的卡扣设计，后期维护时不需要完全拆解整体结构，就能直接更换内部的传感模块或者清理散热风道积尘。

　　侧面延伸的导气管路连接着下方的圆柱形检测探头，探头表面做了防滑滚花处理，方便现场调试时手动调整探头的伸出长度，探头内部集成了检测端面与信号传输通路，管路内部走的是信号传输线束与气路通道，这种气电同路的设计能减少外部走线的杂乱程度，避免现场设备运行时的线束剐蹭问题。从实际应用场景来看，这类传感组件多用于自动化生产线的工件到位检测、物料位置校验、工位状态识别环节，可适配轻工包装、3C电子装配、通用零部件加工等多个行业的自动化设备，设计时预留的安装调节余量，能让组件在不同安装角度下都能保证检测端面正对被测工件，不需要额外制作复杂的转接安装件。

　　整体结构的尺寸边界控制也做了多轮优化，整体安装高度控制在220mm以内，横向最大宽度不超过120mm，不会占用过多的设备安装空间，各个部件之间的装配间隙都预留了合理的公差带，既不会因为间隙过大出现结构晃动，也不会因为间隙过小导致装配卡滞，所有外露的结构边缘都做了倒角去毛刺处理，避免现场安装调试时出现划伤风险，信号输出端的接口设置在组件后侧，可直接对接设备的PLC控制单元，减少信号传输的走线长度，降低信号干扰的概率。
