塑壳式三相电气断路器结构设计

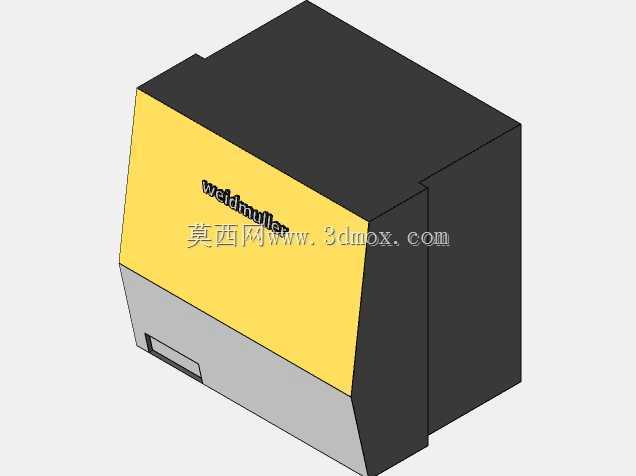

　　这款低压塑壳断路器的三维结构，主要面向工业低压配电场景的终端回路保护设计，常见于车间动力柜、生产线设备进线端、商用建筑配电竖井这类场景，承担回路过载、短路故障时的快速分断功能，避免故障电流烧毁后端用电设备、引发线路起火风险。从结构设计逻辑来看，整体采用模块化拼接思路，外壳选用阻燃热固性塑压材质，既保证带电部件的绝缘隔离性能，也能在分断大电流产生电弧时耐受高温冲击，不会出现外壳熔融击穿的问题。进线端与出线端分别设置在壳体两侧，三个独立接线腔对应三相回路，每个接线腔内都预留了螺栓压紧式接线端子的安装空间，端子的压紧行程做了冗余设计，可适配16平方到120平方范围内的多股铜芯线缆压接，无需额外加装接线铜排转接，减少现场安装的配件准备工作。

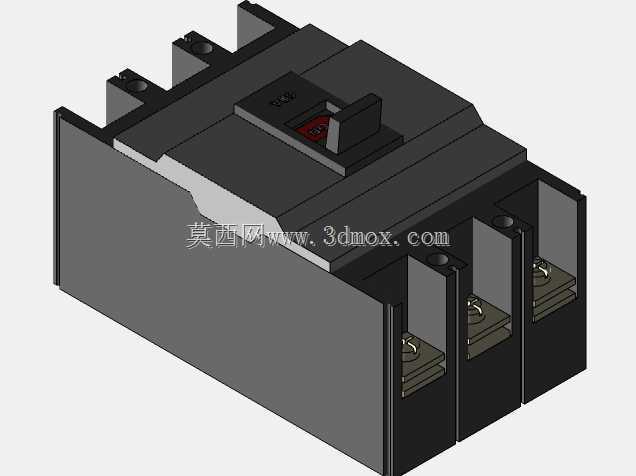

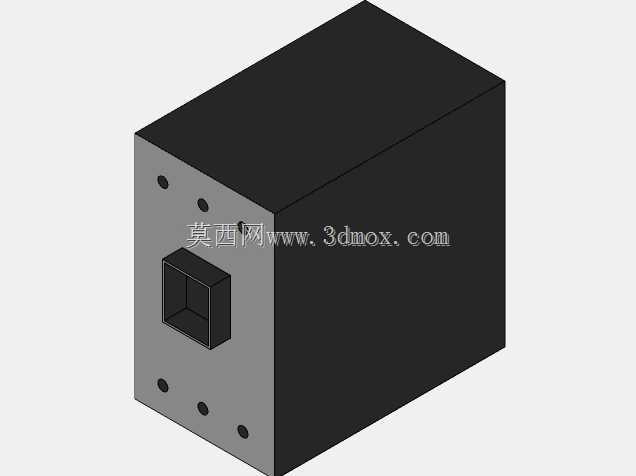

　　操作手柄突出于壳体上表面的居中位置，手柄的行程角度做了明确限位，分闸、合闸、故障脱扣三个位置有清晰的档位触感，运维人员在现场无需额外测量，通过手柄位置就能快速判断回路通断状态。壳体两侧预留了标准35mm导轨安装的卡扣结构，同时背部也设置了螺栓固定的安装孔位，既可以在小型配电箱内卡装在导轨上快速部署，也能在固定式动力柜内通过螺栓锁付实现更稳固的安装，适配不同场景的安装需求。内部的灭弧室结构对应每相回路独立设置，栅片式灭弧结构的排布角度经过优化，分断短路电流时产生的电弧能被快速切割、冷却熄灭，避免电弧持续灼烧触头导致接触失效。脱扣机构的传动路径在建模时做了运动干涉校验，确保过载电流触发双金属片变形、短路电流触发电磁脱扣器动作时，

　　机构能在毫秒级时间内带动触头快速分断，不会出现机构卡滞导致的分断延迟问题。壳体上表面的操作区域做了内凹防护设计，避免日常运维时误触手柄导致回路意外断电，接线腔的盖板设置了防掉落卡扣，现场接线时拆下盖板不会直接脱落遗失，适配现场复杂的施工环境。整体外形的宽度、高度、深度尺寸都符合低压电器的通用安装模数，替换同电流等级的老旧断路器时，无需重新调整柜内安装空间与开孔位置，可直接完成替换部署，降低配电改造的施工成本。
