双螺旋搅拌槽内部搅拢结构设计

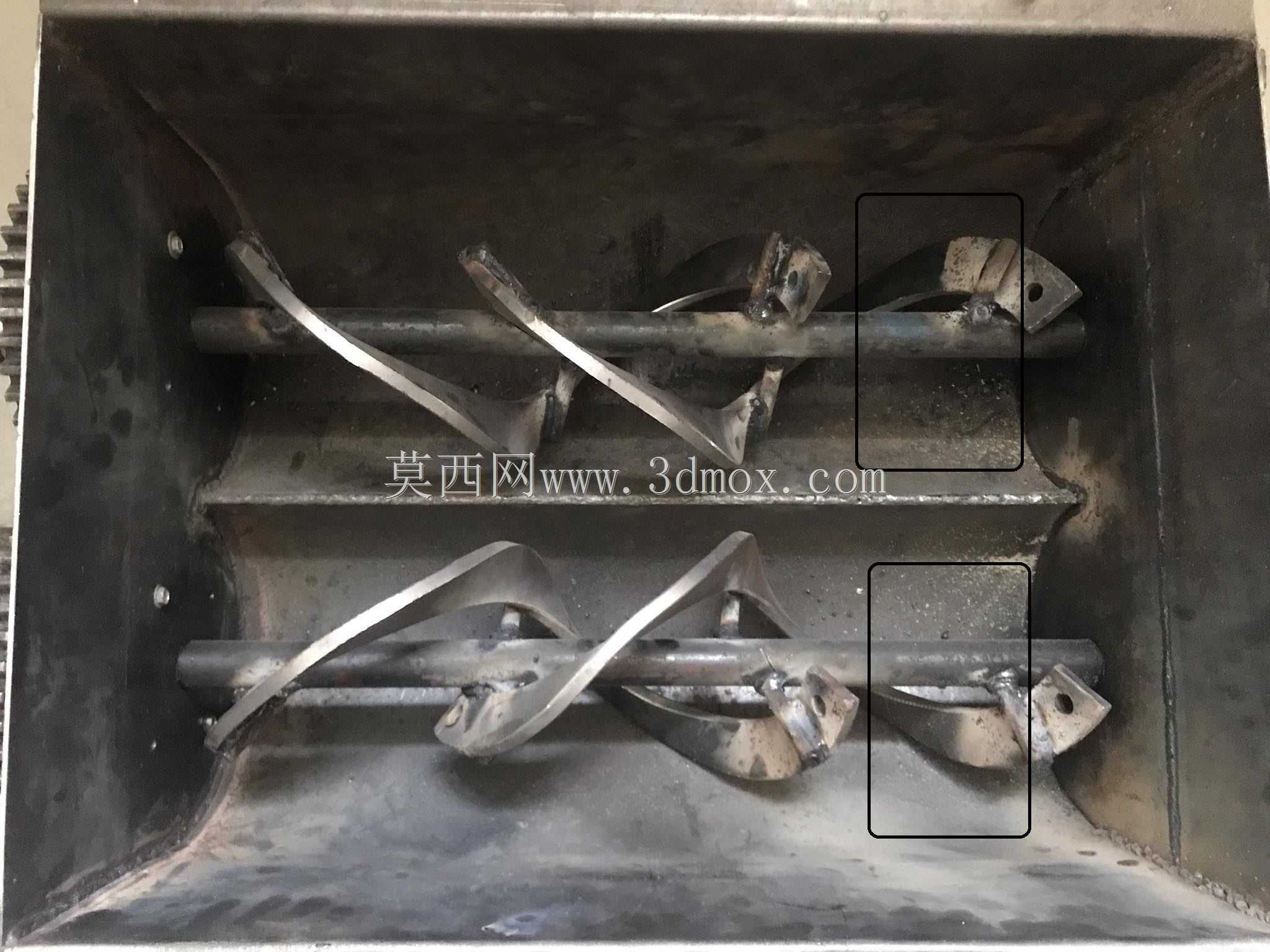

　　该结构为槽式双螺旋搅拌设备的核心搅拢总成，常见于建材、饲料、食品加工、粉体改性等行业的物料混合工序，主要承担干散粉体、半湿膏状物料的均化、混配、输送功能，可适配水泥配料、饲料拌合、污泥调质、食品原料预混等多种作业场景，相比单轴搅拌结构，双轴反向转动的螺旋叶片可在槽内形成多向物料流，避免搅拌死角，缩短物料混合周期。从结构布局来看，两根平行布置的搅拌轴沿料槽长度方向架设，轴体上焊接连续式螺旋叶片，叶片边缘做了耐磨堆焊处理，对应料槽内壁的易磨损位置预留了衬板安装位，可根据物料磨琢性更换耐磨衬板，降低后期维护成本。每根轴的端部设置有连接法兰，用于对接传动端的联轴器，可匹配摆线针轮减速机或齿轮减速机驱动，两根轴通过齿轮啮合实现反向同步转动，

　　转动过程中螺旋叶片一方面带动物料沿轴向做往复推送，另一方面通过叶片间的交错剪切，将结块物料打散，实现不同组分物料的均匀掺混。料槽采用U型截面设计，底部圆弧半径与螺旋叶片的回转半径匹配，间隙控制在5-8mm，既避免叶片与槽壁刮擦，又能减少槽底积料，槽体两侧的轴孔位置设置有密封座安装位，可配置填料密封或机械密封，防止细粉料泄漏，适配粉尘工况的密封要求。设计过程中，螺旋叶片的导程根据物料特性做了差异化调整，靠近进料端的叶片导程更大，可快速将进入槽内的物料推送至混合腔，中间混合段的叶片导程缩小，同时在叶片上间隔焊接有拨料齿，增强对物料的剪切翻动效果，靠近出料端的叶片设置反向导程段，可控制物料在槽内的停留时间，保证混合均匀度达标。

　　安装边界方面，两根搅拌轴的中心距根据叶片直径确定，保证两根轴的叶片在转动过程中存在10-15mm的交错重叠量，无运动干涉，轴体两端的轴承座采用外置式设计，安装在槽体端部的支架上，避免物料进入轴承造成磨损，槽体顶部预留盖板安装法兰，可根据工况配置密封盖板或除尘接口，对接车间除尘系统，减少作业过程中的粉尘外溢。实际使用中，该结构可根据处理物料的腐蚀性选择碳钢喷涂、不锈钢衬层等不同材质方案，针对高粘度物料可调整叶片角度，增大叶片与轴体的夹角，提升物料推送能力，针对易结块物料可在叶片上额外加装破碎棒，在搅拌过程中同步完成结块破碎作业。结构的受力点主要集中在叶片与轴体的焊接位置，设计时在叶片根部加焊了三角形加强筋，提升焊接位置的抗扭强度，避免长时间重载作业下叶片变形脱落，轴体采用厚壁无缝钢管加工，两端轴头做调质处理，提升与轴承、联轴器配合位置的耐磨性能，延长核心部件的使用寿命。
