双轴混凝土配料搅拌手持操作构件

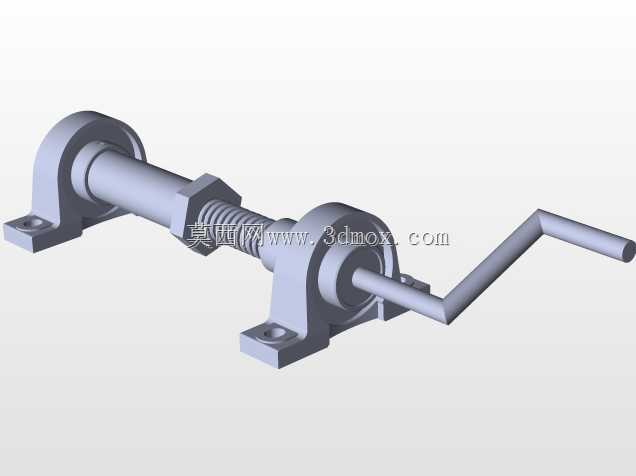

　　在商混站预制配料、工地现场小规模拌合作业、小型预制构件厂物料混配场景中，这类手动操作的搅拌轴端构件是双轴配料搅拌设备上的核心操作执行部件，主要承担搅拌轴的手动盘车、检修调试时的轴体转动操作，以及应急状态下的手动干预作业功能。日常生产中，搅拌主机完成水泥、骨料、掺合料与水的强制拌合过程中，若出现设备临时卡滞、检修后盘车验证转动间隙、停机后清理轴端残留固结物料时，操作人员可通过该构件的手摇柄直接驱动搅拌轴低速转动，无需启动主电机即可完成小角度的轴体调整，避免带载启动对传动系统的冲击，也能降低检修过程中的安全风险。

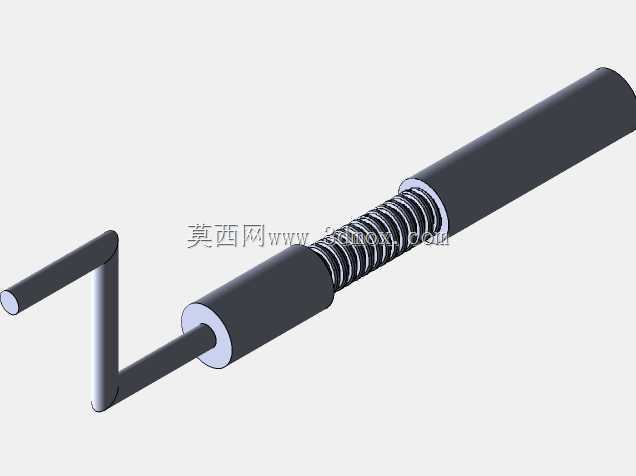

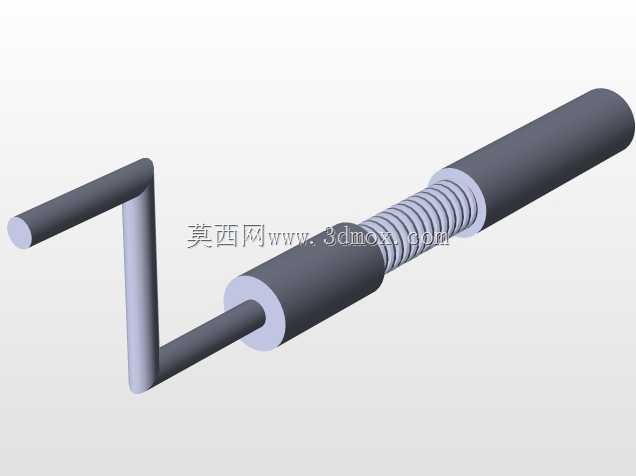

　　从结构设计逻辑来看，该构件采用分体嵌套式结构，外侧为防滑握持的圆柱套筒，中段设置复位弹簧结构，手摇端采用L型弯折握柄，整体结构完全匹配双轴搅拌机的轴端安装接口。设计阶段首先考虑了操作力矩的传递效率，握柄的弯折长度经过力矩核算，操作人员施加正常握持力即可带动满载拌料的搅拌轴转动，不会出现力臂过短导致操作费力、或是力臂过长造成构件形变的问题。中段的弹簧结构主要实现操作柄的伸缩复位，非操作状态下握柄可回缩至套筒外侧，避免突出的结构在设备运行过程中剐蹭周边防护结构、或是绊倒过往巡检人员，操作时向外拉出即可锁定转动位置，松手后自动回弹归位，无需额外的锁定销结构，减少了现场维护的易损件数量。

　　安装边界方面，该构件的套筒外径与搅拌轴端的安装座内径采用过渡配合，装配时无需额外焊接，通过端面的定位销即可完成周向固定，整体轴向伸出长度在非工作状态下不超过轴端护罩的外沿平面，工作状态下拉出的握柄转动半径控制在300mm以内，适配绝大多数双轴混凝土搅拌机的轴端操作空间，不会与周边的供水管道、添加剂管路、检修平台护栏产生运动干涉。套筒表面做了防滑滚花处理，即便操作人员沾有水泥浆、手上带水的情况下也能稳定握持，不会出现打滑脱手的情况。弹簧的刚度经过匹配调校，既保证回缩时的复位力度足够，不会因为设备运行的振动导致握柄自行滑出，也不会因为弹力过大造成拉出操作时费力。

　　实际使用场景中，这类构件除了应用在双轴混凝土配料搅拌机上，也可适配同规格的稳定土拌合设备、干粉砂浆搅拌设备的轴端手动操作位，结构的通用性较强。设计过程中特意规避了复杂的曲面结构，所有加工面均为常规车削、铣削可完成的特征，没有特殊加工工艺要求，普通机加工车间即可完成生产制造，后期更换时也无需定制特殊工装，直接拆卸定位销即可完成替换。构件的转动配合部位预留了润滑脂加注通道，日常巡检时可直接通过注油嘴加注润滑脂，减少转动部位的磨损，延长构件的使用寿命，避免长期暴露在粉尘、水泥浆侵蚀环境下出现锈死无法转动的问题。

　　从功能特性上看，该构件没有冗余的功能设计，完全围绕手动盘车、轴体调整的核心需求展开，没有多余的装饰性结构，所有结构特征都服务于操作便利性、安装适配性、使用耐久性三个核心目标。握柄的端部做了圆弧倒角处理，操作时不会划伤操作人员的手部，套筒的两端也做了去毛刺处理，装配和拆卸过程中不会割伤维修人员。弹簧的两端做了并圈磨平处理，避免弹簧端部的尖锐毛刺割伤套筒内壁，也能保证弹簧受力均匀，不会出现偏载卡滞的情况。在设备正常运行时，该构件随搅拌轴同步低速转动，回缩状态下的风阻极小，不会因为突出结构产生额外的运行噪音，也不会搅动轴端周边的粉尘造成扬尘问题。
