多摆球耦合摆动演示实验装置结构

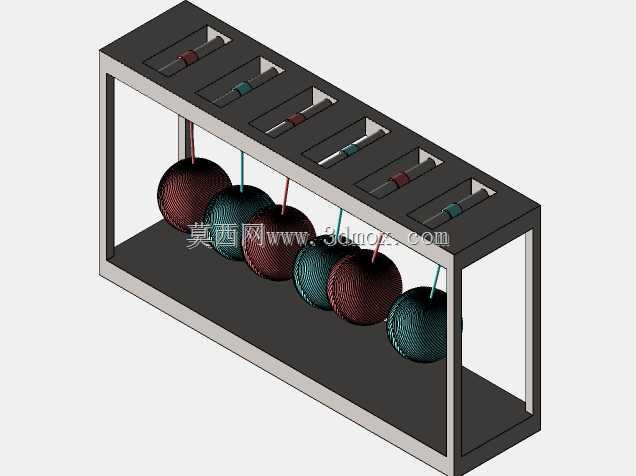

　　这套多摆球耦合摆动装置，主要面向基础力学教学演示、简谐运动规律验证、耦合振动现象观测场景使用，可直观展示不同摆长下摆球的摆动周期差异、多摆体间的能量传递规律，帮助学习者理解单摆周期公式、受迫振动、共振等抽象力学概念，也可作为科普场馆的互动演示展品，让参观者通过直观的摆动现象感知力学规律。装置整体采用框架式承载结构，上下两层平行安装板通过四根垂直支撑立柱连接，形成稳定的矩形刚性框架，上层安装板沿长度方向等距开设六组摆线调节槽，每组槽内配置可沿槽滑动的锁紧压块，摆线穿过压块中心孔后通过压块锁紧固定，调整压块在槽内的位置即可改变对应摆球的悬挂点高度，从而精准调节单摆的有效摆长，实现不同摆长的参数匹配，满足不同摆动频率的实验需求。

　　下层安装板作为摆球摆动的底部限位基准，安装时需保证与上层安装板的平行度公差控制在0.2mm/m范围内，避免因安装面倾斜导致摆球摆动过程中出现平面外偏移，影响摆动轨迹的稳定性。六组摆球采用等直径等质量的实心球体结构，相邻摆球的摆长按等差规律设置，当所有摆球从同一初始角度释放后，会呈现出周期性的波形摆动、相位交替变化的视觉效果，直观展示不同频率简谐运动的合成规律。摆线选用低蠕变的高强度柔性线材，保证长期使用下摆长不会出现塑性伸长，维持摆动参数的稳定性；摆球表面做哑光处理，避免演示环境下的反光干扰观测。框架的支撑立柱采用等截面矩形型材，拼接处采用角码定位连接，保证整体结构的抗扭刚度，避免摆球摆动过程中框架出现共振晃动，干扰实验现象。

　　安装边界方面，装置整体放置于水平操作台面上时，底部四个角需配置可调防滑脚垫，可根据台面平整度调整脚垫高度，将上层安装板的水平度校准至0.1mm/m以内，装置后侧需预留至少100mm的操作空间，方便调整摆线压块的位置、更换不同质量的摆球；装置前方需预留足够的观测距离，避免摆动过程中摆球与周边物体发生碰撞。设计过程中，首先根据演示需求确定摆球数量为6个，通过计算不同摆长对应的摆动周期，匹配相邻摆球的周期差，保证释放后能形成规律的耦合摆动视觉效果；其次对框架结构做刚度校核，确保框架的固有频率远高于摆球的最高摆动频率，避免结构共振；摆线调节槽的长度设计覆盖常用摆长调整范围，单组槽的行程可满足摆长在200mm到400mm之间连续可调，

　　适配不同的演示场景需求。摆球与摆线的连接采用嵌入式锁紧结构，摆球顶部开设螺纹孔，摆线末端的金属接头拧入螺纹孔内固定，保证连接点无松动间隙，避免摆动过程中摆球出现附加转动影响运动轨迹。实际使用时，可根据演示需求调整各摆的摆长，既可以设置为等摆长展示牛顿摆的碰撞能量传递，也可以设置为等差摆长展示耦合摆动的波形效果，还可以单独调整某一个摆的长度，展示共振现象：当驱动摆的摆动频率与某一摆的固有频率一致时，该摆会出现最大振幅的摆动，其余摆振幅极小，直观呈现共振条件。
