工业机器人关节传感防护结构设计

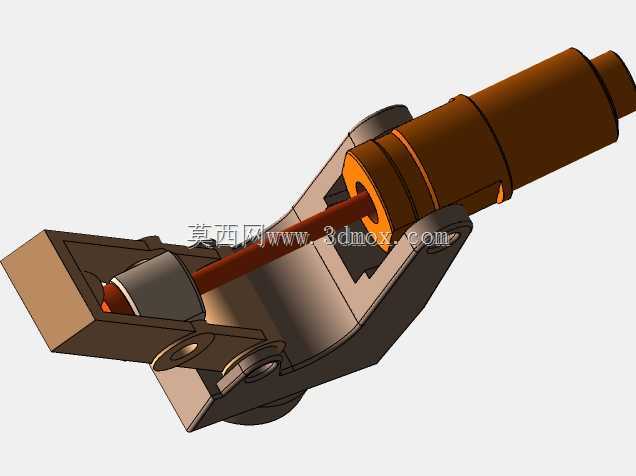

　　在工业机器人的实际产线部署场景中，关节位置的传感元件防护一直是结构设计环节容易被忽略却直接影响设备运行稳定性的细节。这套防护结构的设计初衷，就是解决多轴机器人在焊接、上下料、打磨这类高粉尘、存在切削液飞溅或焊渣溅射工位运行时，内置的位置传感元件容易被外界杂质侵入、受外力磕碰导致检测精度偏移甚至元件损坏的问题。不同于常规的外露式传感安装方式，这套结构采用夹抱式的安装基体，将传感检测的核心部件完全包覆在防护腔体内部，仅预留检测轴的伸出通道与安装定位面，从结构根源上阻断外界杂质进入传感元件安装腔的路径。从实际功能实现来看，该结构的夹爪式基体采用分体铰接设计，两个对称的夹臂通过铰接孔实现开合，

　　既能够在装配时快速卡套在机器人关节的对应转轴位置，也能在后期传感元件需要校准、维护时无需拆解整个关节的周边构件，仅松开夹臂的锁紧结构即可完成操作，大幅降低产线运维的停机时长。夹臂内侧的型腔完全匹配传感元件的外形轮廓，在安装时可以实现传感元件的无额外定位件卡装，避免了额外加装定位套带来的累计装配误差，保证传感检测的同轴度要求。伸出的轴套部分采用阶梯轴结构设计，不同直径的轴段分别对应密封件安装位、转轴配合位与外接限位结构，其中密封件安装位预留的环形槽可以适配标准O型密封圈，在轴套与夹臂基体装配后实现静密封，而转轴与轴套的配合段选用小间隙配合公差，既保证转轴转动时无卡滞，也能配合密封件阻挡粒径0.1mm以上的粉尘进入内腔。在安装边界的设计上，整个结构的最大外轮廓尺寸充分考虑了机器人关节运动时的周边避让空间，夹臂外侧的所有棱角都做了R3以上的圆角处理，避免机器人在做姿态调整、大角度回转时与周边的管线、工装夹具发生刮碰。铰接孔的位置设计在夹臂的受力平衡点，锁紧后整个结构对关节转轴的附加载荷控制在传感元件允许的径向载荷范围内，不会因为额外的抱紧力影响关节的转动灵活性，也不会因为长期运行出现结构松动移位。结构上预留的两个安装耳孔采用沉头设计，锁紧螺栓安装后螺栓头完全沉入沉孔内，不会突出结构表面形成额外的干涉点。从设计思路的落地来看，这套结构没有采用一体化的包覆外壳，而是选择分体铰接的形式，

　　核心是平衡防护等级与装配维护效率的矛盾——如果采用完全一体化的焊接或整体加工外壳，虽然防护等级可以做到更高，但传感元件的拆装、校准需要将整个外壳从关节上完全拆除，在紧凑的产线布局中往往没有足够的操作空间，而分体夹抱的形式只需要松开一侧的锁紧螺栓即可翻开夹臂完成操作，实际运维效率提升60%以上。同时，结构的壁厚设计遵循等强度原则，在夹臂与轴套连接的应力集中位置做了局部加厚处理，而在非受力的型腔侧壁位置适当减薄，在保证整体结构抗冲击强度满足100N侧向冲击力不发生形变的前提下，尽可能降低结构自身重量，减少机器人关节的额外负载，避免影响机器人的负载能力与运动响应速度。在实际应用中，这套防护结构可以适配多类不同轴径的机器人关节位置传感安装，

　　只需要更换夹臂内侧的适配衬套即可兼容不同尺寸的传感元件，不需要重新加工整个基体，具备较强的通用性。结构表面没有多余的凸台与凹槽，减少了粉尘与杂物的附着面积，日常产线清洁时可以直接用压缩空气吹扫完成表面清理，不会出现杂物在结构缝隙堆积难以清理的问题。转轴伸出端的端面设计有定位标记槽，在传感元件初始零点校准的时候，可以直接通过标记槽快速对齐关节的机械零点，减少校准时的对位调整时间，提升装配效率。整个结构的所有配合面都选用了机加工的表面处理方式，没有采用粗糙的铸造表面，避免长期运行过程中表面的氧化层脱落形成杂质进入传感内腔，同时也提升了结构的散热能力，传感元件运行时产生的热量可以通过金属基体快速传导散发，避免封闭腔体内温度累积导致传感元件出现温漂，影响检测精度。
