正弦波浪形变截面曲面造型设计

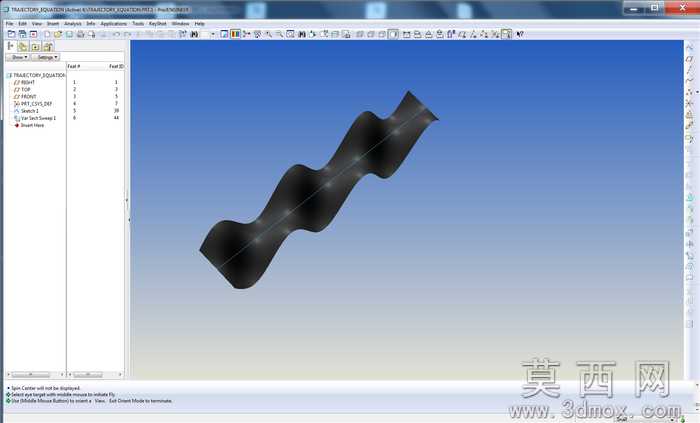

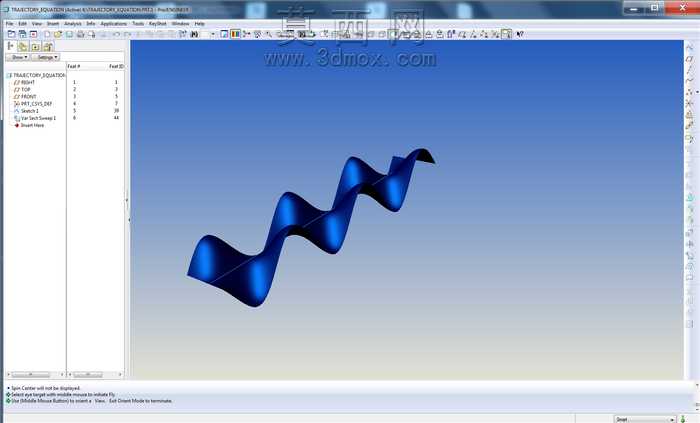

该造型采用参数化方程驱动的建模思路完成，首先在草绘环境中绘制确定长度的基准轨迹线，作为可变截面扫描的路径参照，建模过程中通过配置文件关联轨迹参数与截面尺寸变量，让扫描截面的轮廓尺寸沿着轨迹路径按照预设的正弦函数规律产生周期性变化，无需逐段手动调整截面形态即可生成连续流畅的波浪形曲面结构。建模时优先保证轨迹线的曲率连续性，避免后续扫描生成的曲面出现褶皱、扭曲等破面问题，在可变截面扫描的参数设置环节，将截面的高度参数与轨迹的长度参数通过正弦方程进行绑定，设定合适的波长与振幅参数，让曲面的波浪起伏节奏均匀、过渡顺滑，整体形态呈现出规律的周期性正弦波动特征。曲面生成后对边缘进行收敛处理，检查曲面的高斯曲率分布，确保曲面整体光顺无突兀折角，材质渲染阶段选用带有金属质感的深蓝色抛光材质，调整环境光反射参数让曲面的波浪起伏结构在光影下更具立体感，清晰展现出曲面随参数变化的流畅形态。该建模方式突破了恒定截面扫描的造型局限，通过方程关联参数的方式实现了规则异形曲面的快速生成，相较于逐段拼接曲面的建模方式，参数化的驱动逻辑让后续调整波形的振幅、波长等参数时，仅需修改方程内的对应变量即可快速重构曲面，无需重新绘制草绘或调整特征关系，大幅提升了规则参数化曲面的建模效率，这类参数化曲面建模逻辑可广泛应用于具有周期性起伏结构的零部件造型、装饰曲面设计等场景，通过调整方程类型与参数变量，还可拓展生成余弦波、锯齿波等不同规律的变截面曲面结构，为异形曲面的快速设计提供了高效的实现路径。
