多规格铁路轨道参数化三维设计模型

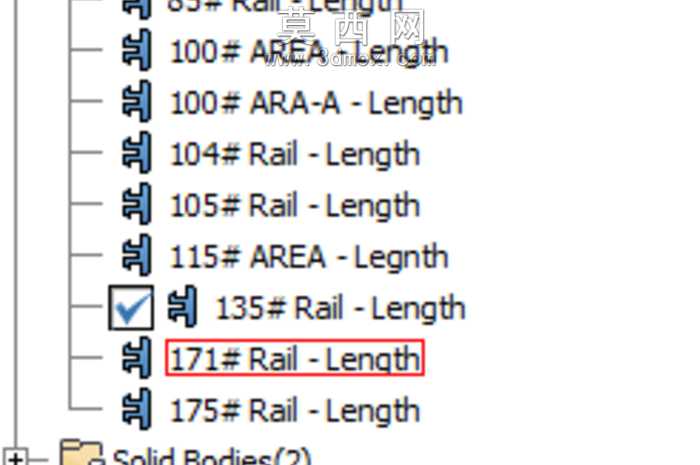

本模型为铁路轨道钢轨的参数化三维设计成果，采用Autodesk Inventor软件进行建模搭建，核心采用iPart参数化零件设计逻辑，覆盖100#、104#、105#、115#、135#、171#、175#等多型号钢轨规格，可通过配置文件快速切换不同型号并自定义轨道长度参数，适配不同场景的轨道设计需求。建模过程中严格遵循各型号钢轨的截面轮廓标准，对轨头、轨腰、轨底的结构尺寸进行精准还原，保证各规格模型的结构比例与实际工业产品一致，模型树中清晰区分实体特征层级，将不同规格的配置参数嵌入零件属性中，无需重复建模即可调用对应型号的轨道模型。材质配置上默认采用钢轨常用的热轧钢材材质参数，设置了匹配金属材质的漫反射、粗糙度与金属度属性，可直接用于装配场景的渲染输出，若需调整材质表现，也可快速替换为耐磨合金钢、表面锈蚀等不同材质效果适配不同展示需求。结构设计上预留了安装孔的扩展接口，当前基础版本未预设孔位特征，使用者可根据实际安装需求，在指定的Hole_Height基准面上添加孔特征，自定义孔位的位置、直径与深度参数，满足不同扣件安装、轨道连接的设计要求。设计思路上参考成熟的工业轨道配置逻辑，将不同型号的轨道特征整合到同一个参数化零件文件中，大幅降低多规格轨道建模的重复工作量，所有配置参数经过校验，切换型号时可自动更新截面轮廓与长度尺寸，生成几何拓扑正确的轨道实体，可直接用于轨道交通场景装配、起重机轨道布局、厂区运输线路规划等三维设计场景，也可作为轨道类零部件设计的基础模板，根据实际项目需求进一步扩展参数范围、添加连接扣件、轨枕等配套结构特征。
