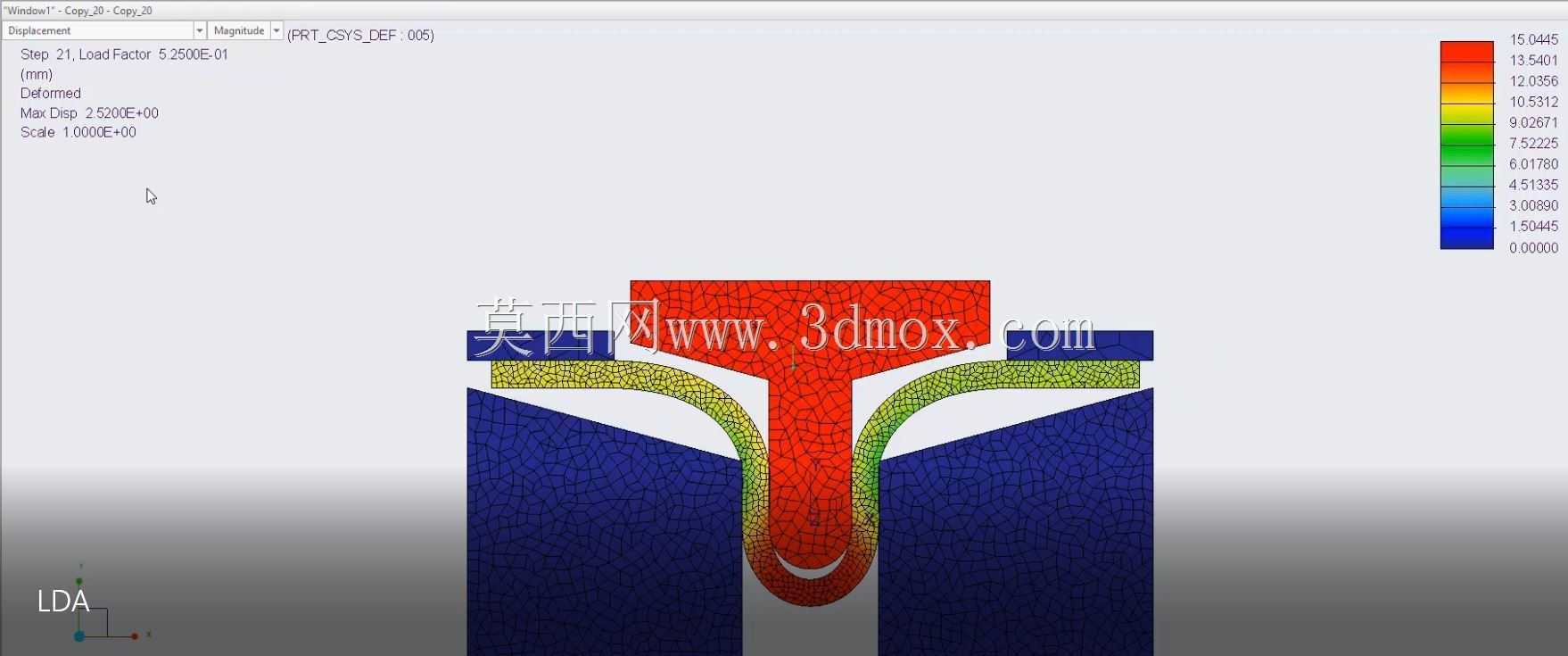

材料摩擦大变形平面应变仿真分析模型

　　在结构件接触摩擦工况的失效分析场景中，大变形行为的精准预判直接决定了部件服役寿命与可靠性验证的准确性，尤其是涉及软质金属、高分子复合材料这类在接触载荷下易产生远超小变形假设范围形变的应用场景，常规线弹性仿真计算结果往往与实际测试数据存在量级偏差，无法支撑结构优化决策。这套仿真分析模型采用二维平面应变的理想化建模思路，将实际三维空间中沿厚度方向形变约束一致的接触摩擦工况进行合理简化，剔除厚度方向非必要的网格自由度，在保证计算精度匹配平面应变类零件实际受力状态的前提下，大幅降低非线性计算的迭代收敛难度，缩短求解周期。从模型的几何边界设定来看，接触副的几何轮廓完全匹配实际工装的接触型面，

　　两侧固定约束区域的尺寸与实际工件的装夹定位边界完全一致，避免因约束范围设置偏差导致的应力集中位置偏移；中间受载区域的网格划分采用加密过渡策略，接触表面的网格尺寸控制在整体网格尺寸的1/5以内，保证摩擦滑移过程中接触对的识别精度，远离接触区的网格逐步过渡到粗网格，平衡计算效率与结果精度。模型的材料本构选用考虑大变形下硬化效应的弹塑性本构关系，摩擦系数的设置贴合实际接触面的粗糙程度与润滑状态，可准确复现材料在接触载荷持续作用下，从初始弹性变形到塑性屈服、再到大变形流动的完整过程，输出的应力、应变、位移云图可直接对应实际测试中工件的形变趋势与失效危险点位置。在实际工程应用中，这类模型可直接用于密封件接触变形验证、

　　金属冲压成型过程的材料流动预判、软质垫片的压缩量校核等场景，设计人员可通过调整接触载荷大小、摩擦系数参数、材料本构参数，快速迭代不同工况下的部件形变状态，无需反复制作物理样件开展台架测试，大幅缩短结构验证周期。建模过程中针对大变形非线性计算的收敛问题做了专门的处理，将载荷拆分为多个增量步逐步施加，每个增量步的迭代阈值设置兼顾计算速度与结果稳定性，避免因大变形导致的网格畸变引发计算中断；同时模型保留了完整的边界条件参数入口，设计人员可根据自身实际工况调整装夹位置、载荷施加方向、接触对设置，快速适配不同的平面应变类大变形分析需求。从形变结果的呈现逻辑来看，模型输出的变形云图采用归一化的位移标尺，可直观读取不同位置的形变量级，应力分布结果可直接对接疲劳分析模块，进一步计算大变形区域的疲劳寿命，为结构的圆角优化、壁厚调整提供量化的数据支撑，避免设计人员仅凭经验调整结构导致的性能冗余或者强度不足问题。
