便携式手提塑料储油容器结构设计

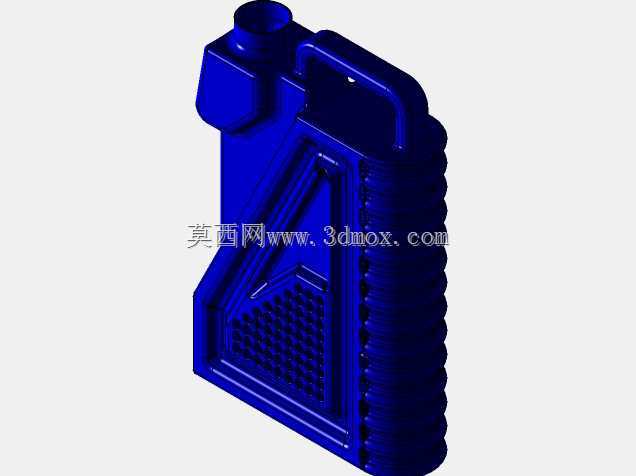

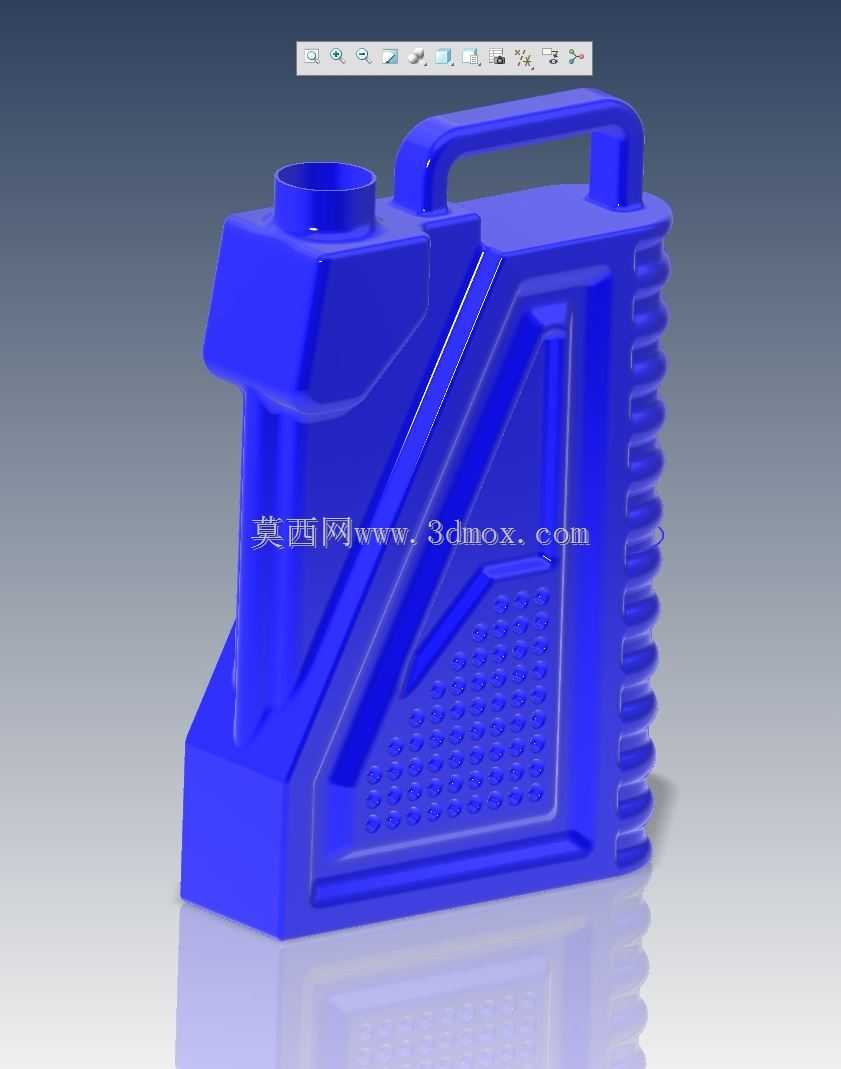

　　在户外作业、小型动力设备运维、应急燃油储备等场景中，这类手提式塑料储油容器的使用频率极高，不同于大型固定式储油装置，它需要兼顾便携转运、密封防漏、堆叠存放、耐油抗冲击等多重实际需求，很多初入行的结构设计者在做这类产品建模时，往往只关注外观造型，忽略实际使用中的受力与工况细节，最终做出的模型落地后容易出现提手断裂、加注溢油、侧壁变形等问题。从实际使用场景来看，这类容器主要用于存储汽油、柴油、机油等油品，常见于园林机械配套、农用小型设备加油、车载应急备用、户外作业设备补给等场景，单次携带容量适配单人手提的负重上限，不需要额外辅助转运工具，可直接完成小容量油品的短距离转运与定点加注。设计时首先要考虑的是提手结构的受力合理性，

　　整个容器装满油品后的重量全部由顶部一体式提手承载，因此提手与箱体的连接位置不能做直角过渡，必须设置足够的圆弧卸荷结构，同时提手内侧的弧度要贴合成年人手掌的自然握持曲线，避免长时间握持时出现硌手的问题，提手的宽度也要控制在合理范围，过窄会导致压强过大握持不适，过宽则会增加不必要的材料成本，还会影响堆叠存放的空间利用率。箱体侧面的凹凸结构并非单纯的装饰设计，纵向排布的加强筋结构能够大幅提升侧壁的抗形变能力，当容器内部装满油品产生侧压时，这些加强筋可以分散侧壁应力，避免箱体出现鼓胀变形，而正面区域的点阵式凹凸结构一方面可以增加握持时的摩擦力，在加注油品时能够提供更好的防滑握持点，另一方面也能提升箱体正面的抗冲击性能，

　　在意外磕碰时点阵结构可以分散冲击力，避免箱体出现开裂破损。加注口的位置设置在箱体靠前的高位区域，这种布局能够在加注油品时减少箱体内的液体晃动冲击，同时高位设计可以避免满油状态下油品从加注口溢出，加注口的颈部做了加厚处理，能够适配配套的密封旋盖，保证螺纹连接的密封性，避免转运过程中出现渗漏。箱体的整体外形做了斜切面设计，底部为平整的支撑面，能够稳定放置在平面上，侧面的斜度一方面适配注塑生产时的脱模角度要求，减少生产过程中的脱模阻力，另一方面在加注油品时，倾斜箱体的过程中这个斜切面可以作为导流的辅助结构，让油品流出更顺畅，不容易出现沿外壁流挂的问题。从安装与存放边界来看，这类容器的外形尺寸适配常规的车载储物格、工具柜层架的空间尺寸，

　　平整的顶面与底部设计支持多层堆叠存放，堆叠时上层容器的底部可以嵌入下层容器顶部的限位区域，避免堆叠时出现滑落。材质选用耐油改性塑料，能够长期接触油品不出现溶胀、脆化问题，同时塑料材质本身的重量更轻，相比同容量的金属容器便携性更好，也不会出现锈蚀问题，适合在潮湿、户外露天等复杂环境下使用。建模过程中需要特别注意壁厚的均匀性，整个箱体的壁厚要保持一致，避免出现壁厚差过大导致注塑生产时出现缩痕、翘曲等缺陷，加强筋的厚度要控制在主体壁厚的0.6倍以内，防止筋位背面出现缩印影响外观与结构强度。箱体的边角位置全部做了圆角过渡，没有尖锐的直角结构，一方面能够避免使用过程中划伤操作人员，另一方面圆角结构能够提升边角位置的结构强度，在意外跌落时能够分散冲击力，降低边角开裂的风险。很多设计者容易忽略的是容器内部的容积核算，建模时需要扣除壁厚、内部加强结构占据的空间，保证实际有效容积符合设计标称值，同时要考虑油品热胀冷缩的特性，不能将箱体的容积完全设计为满容量，需要预留一定的膨胀空间，避免高温环境下油品膨胀导致容器内压过大出现渗漏或者变形。
