环形密封衬套结构三维设计

　　做这类环形衬套的结构设计，最先要锚定的是它的实际服役场景——这类零件大多用在回转类机构的轴系配合位置，要么是承担径向密封阻隔介质泄漏的作用，要么是作为轴与安装座之间的耐磨缓冲衬层，避免金属轴件直接和基座硬摩擦造成不可逆的磨损。很多刚入行的工程师做这类环形件的时候，容易只盯着内外径的尺寸公差，忽略了实际安装时的导入倒角设计，最后现场装配的时候工人硬敲进去，要么把衬套的配合面磕出凹痕，要么把基座的安装孔内壁刮伤，后续运行的时候很容易出现密封失效或者偏磨的问题。

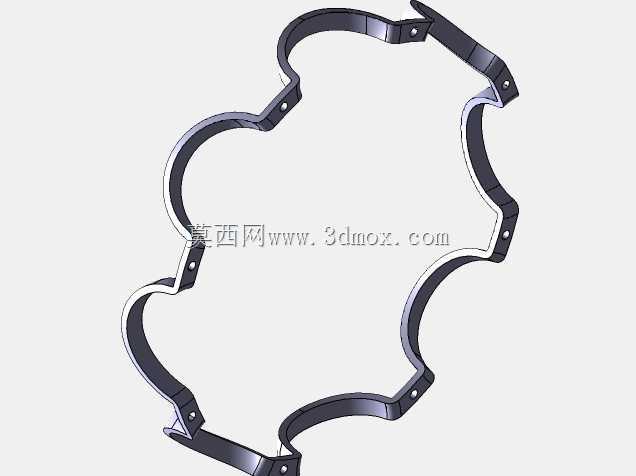

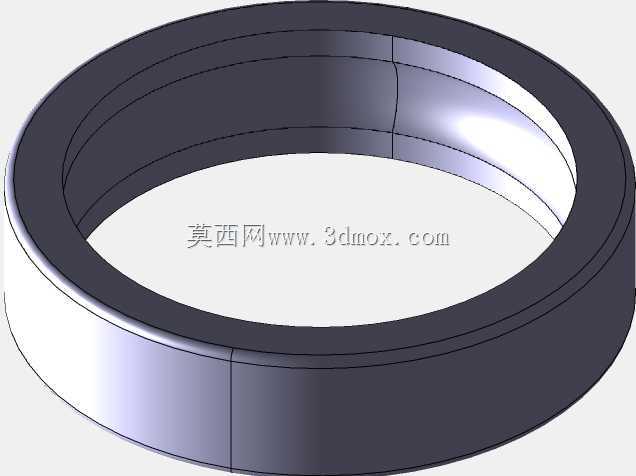

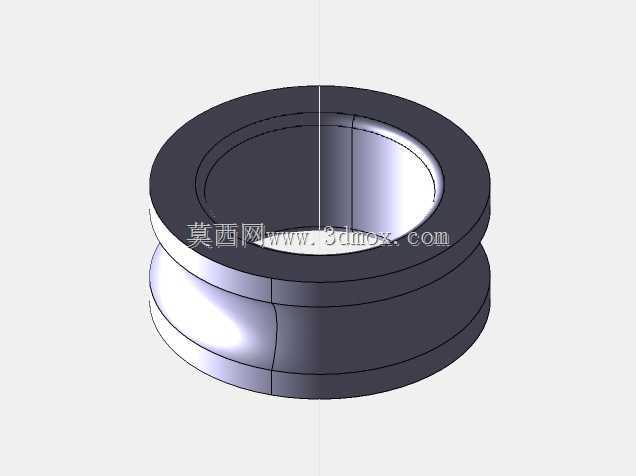

　　从结构细节来看，这个环形件的内外壁都做了多层阶梯槽设计，靠近端面的浅槽主要是用来嵌装O型密封圈的，装配之后密封圈被挤压在槽内，既能阻断润滑脂从配合缝隙往外渗漏，也能阻挡外部的粉尘、切削液之类的杂质进到轴系摩擦面里；中间的环形凸台是定位用的，安装的时候凸台端面刚好抵在基座的台阶面上，不需要额外加调整垫片就能精准控制衬套的轴向安装位置，避免运行过程中衬套跟着轴一起窜动。内壁的光滑面是和轴径配合的工作面，设计的时候要根据配合公差选择合适的表面粗糙度，要是粗糙度太高，摩擦阻力大容易发热磨损，要是粗糙度太低，加工成本会上去不说，表面存不住润滑脂，反而会加剧干磨的风险。

　　做三维建模的时候，这类环形件最容易出问题的是同轴度约束，很多人画草图的时候内外圆的圆心没有完全约束重合，最后拉伸出来的实体壁厚不均匀，做工程图的时候标注的同轴度公差根本没法满足实际装配要求，装上去之后轴转起来会有径向跳动，时间长了不仅衬套磨偏，还会影响整个轴系的旋转精度。另外端面的倒角不能随便画个45度就完事，要根据安装孔的导入角大小匹配，一般外圆端面的倒角要比安装孔的倒角稍大一点，装配的时候能顺利导正，不会出现卡滞。

　　实际选型应用的时候，要先确认安装边界的尺寸：安装座的内孔深度要比衬套的轴向宽度大0.1到0.2毫米，给受热膨胀留出余量，不然设备运行温度升高之后，衬套轴向膨胀顶到两端的端盖，会产生额外的轴向应力，甚至把端盖的密封件挤坏。内外径的配合公差也要根据使用场景选，如果是固定在基座里不随轴转动的衬套，外圆和基座孔选过盈配合，内孔和轴选间隙配合，保证轴转动的时候衬套保持静止；如果是随轴一起转动的衬套，那内孔和轴选过盈配合，外圆和基座孔选间隙配合，避免转动的时候衬套和基座之间产生相对磨损。

　　还有容易被忽略的一点是壁厚的均匀性，这类环形件如果壁厚差超过0.05毫米，注塑或者烧结成型的时候冷却收缩不均匀，很容易产生内应力，装上去之后受挤压容易开裂，所以建模的时候要反复检查各个截面的壁厚尺寸，保证整圈的壁厚偏差控制在允许范围内。另外槽的宽度和深度也要和选用的密封圈尺寸匹配，槽太浅密封圈压量不够会漏，槽太深密封圈压缩量不足起不到密封作用，槽宽太窄密封圈装不进去，太宽的话密封圈在槽里会跟着轴转动，很快就会磨损失效。

　　在不同的应用场景里，这类衬套的细节设计也有区别：用在食品加工设备上的话，边角要做更大的圆角过渡，避免残留物料残渣不好清理；用在重载工程机械上的话，要在壁厚里预留镶嵌固体润滑块的位置，不用频繁加注润滑脂也能保持良好的耐磨性能；用在高精度检测设备的轴系上的话，端面和内外圆的垂直度公差要控制在0.01毫米以内，保证轴系的旋转精度满足检测要求。很多设计人员做这类零件的时候觉得结构简单随便画画就行，实际上这类基础零件的设计细节直接影响整套设备的无故障运行时间，很多设备的漏油、异常磨损问题，追根溯源都是这类小零件的设计细节没考虑到位导致的。
