太阳能系统连接电缆及配套电气端子

　　在分布式光伏电站、离网太阳能供电系统的现场布线作业中，光伏组件与逆变器、充电调节器、储能蓄电池组之间的动力连接，长期依赖适配大载流需求的专用线缆组件，本次建模的带端子电缆，正是针对这类低压直流输电场景开发的连接部件。不同于普通民用布线的线缆，这类光伏系统用连接电缆需要长期暴露在户外环境，承受紫外线照射、昼夜温差带来的热胀冷缩、偶尔的机械拉扯，因此建模时首先还原了线缆外被的柔韧弧度，没有采用生硬的直线段拼接，而是模拟自然布线下的弯曲形态，方便结构工程师在做整机布线仿真时，直接参考线缆的最小弯曲半径，避免实际装配时出现线缆弯折过度导致内芯断裂的问题。

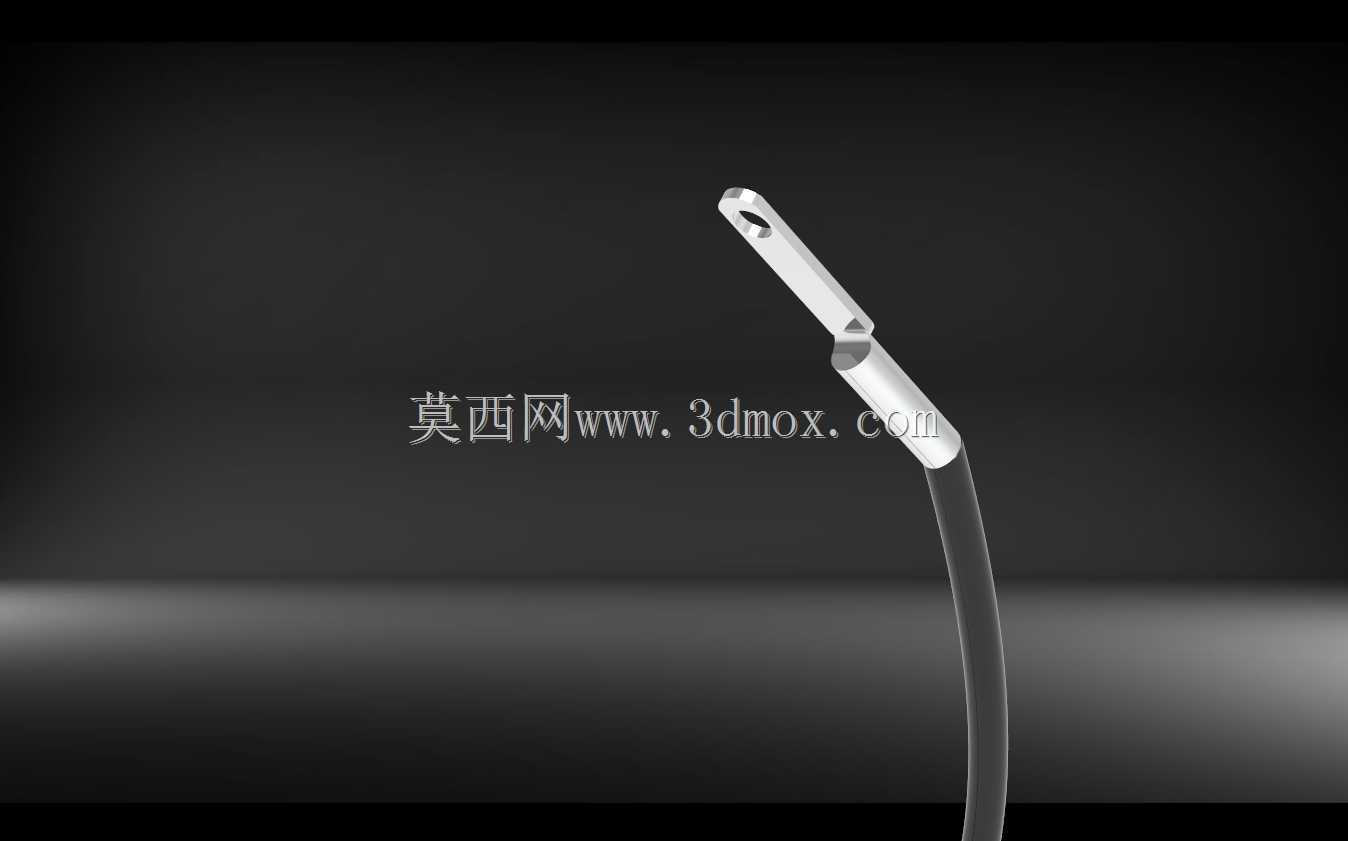

　　从实际功能来看，该电缆承担的是太阳能电池板输出端到后端电能处理设备的电流传输任务，16平方毫米的导体截面，是经过载流量核算选定的规格，能够满足常规中小型离网光伏系统的输电需求，避免长距离布线时的线损过大问题。两端的电气端子采用压接式结构设计，建模时还原了端子的插合接触面、尾部压接包覆段的结构细节，其中一端带固定安装孔的端子结构，可直接通过螺栓固定在设备的接线排上，无需额外做接线端处理，另一端的快插式适配结构，能够匹配常规光伏接线端口的插拔需求，减少现场接线的工时消耗。

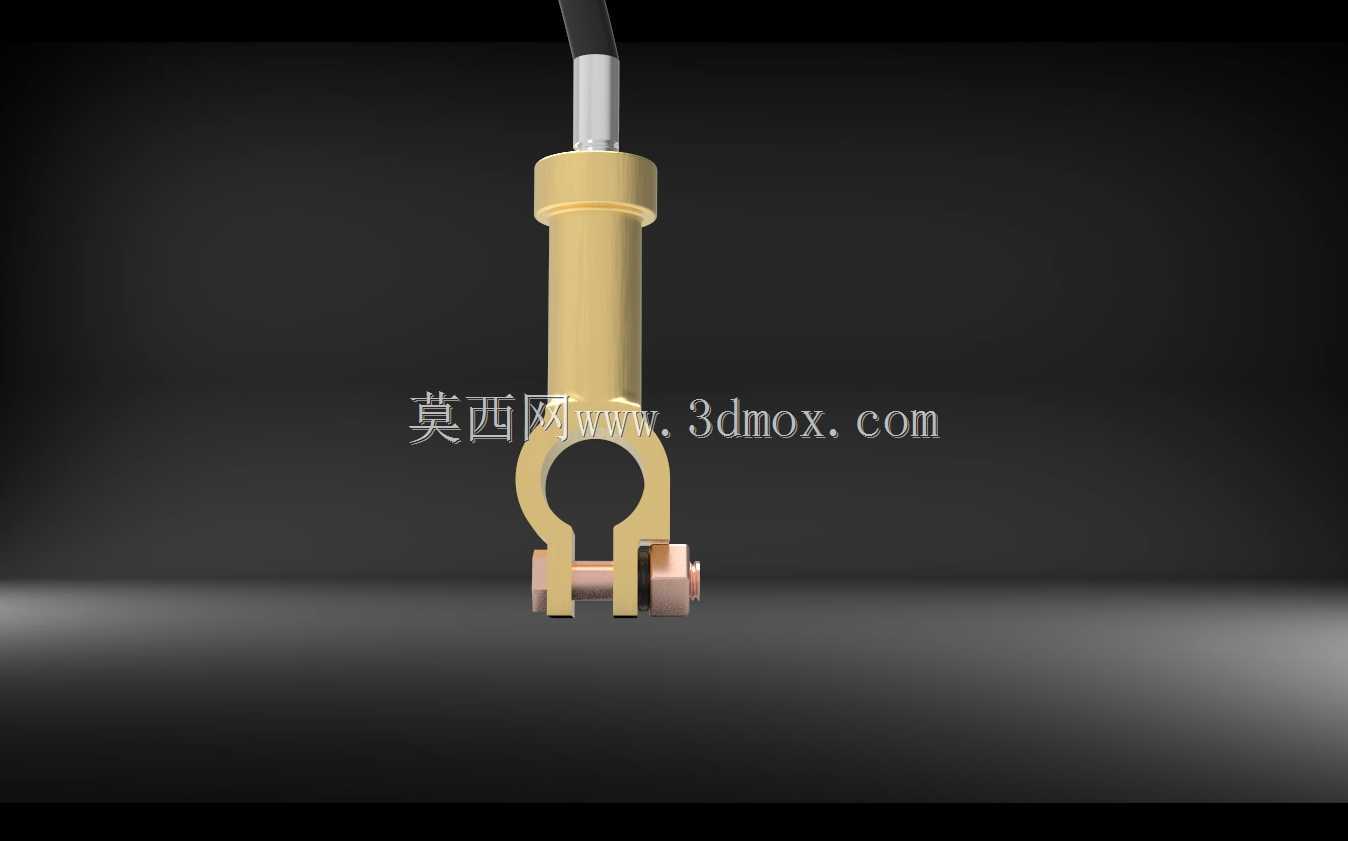

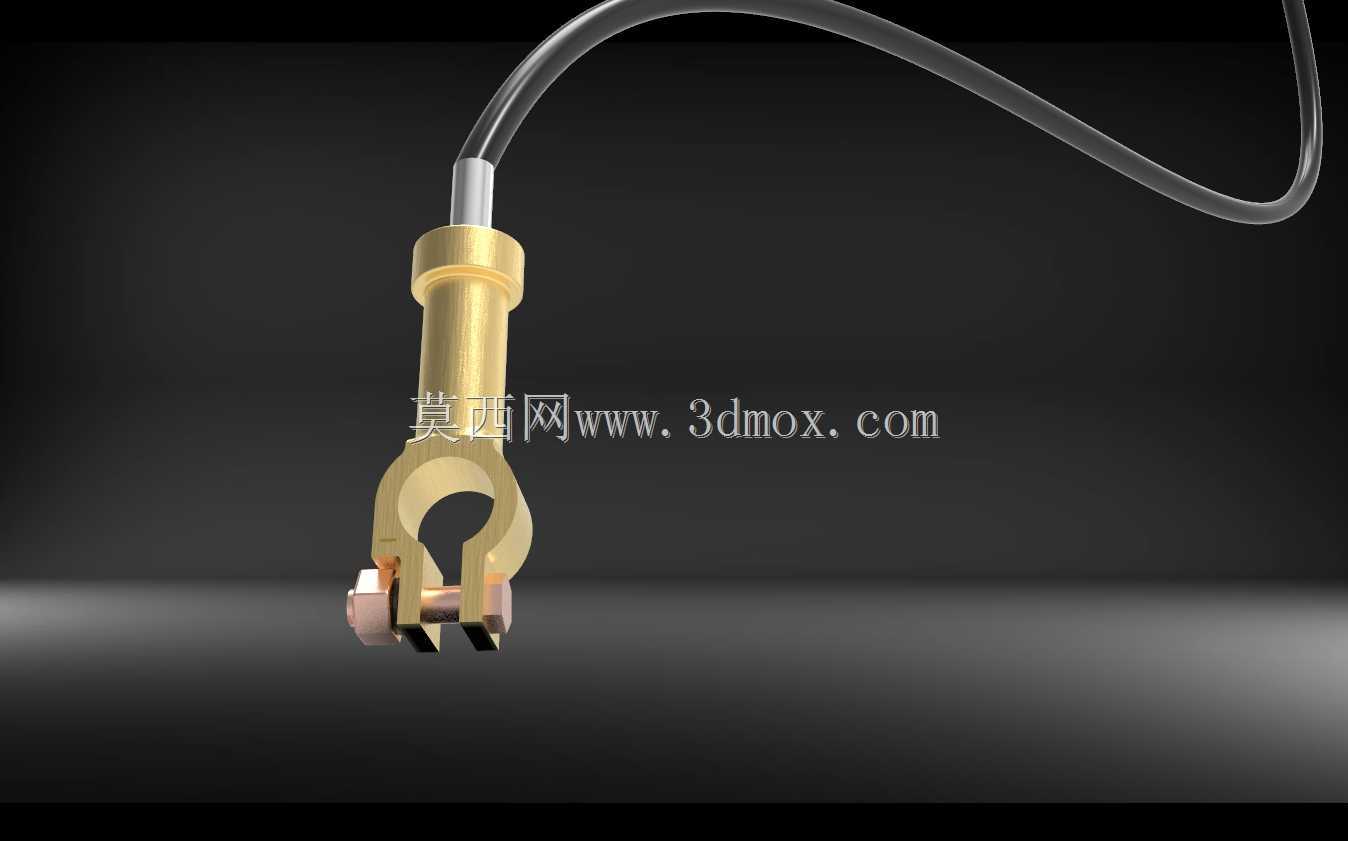

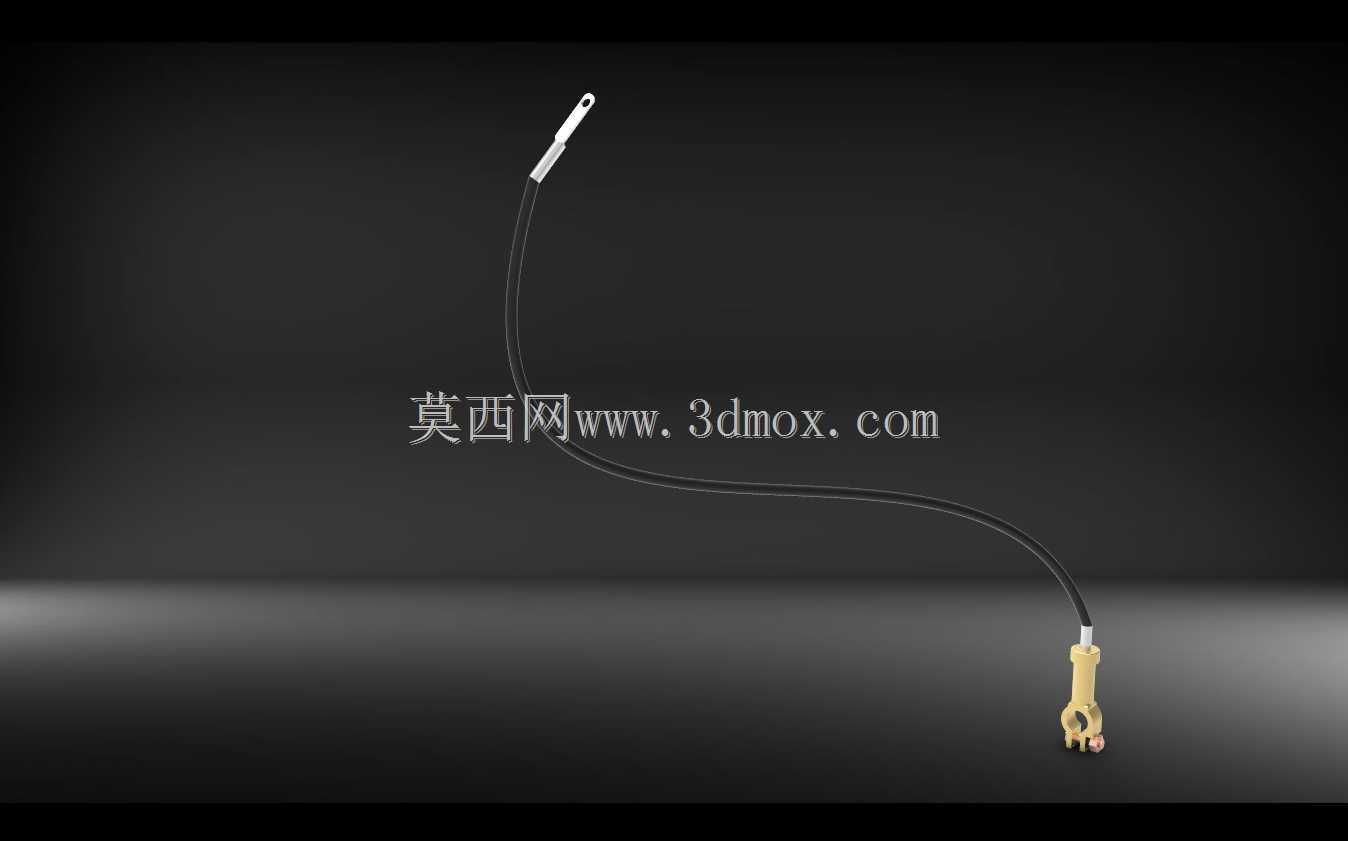

　　做三维建模时，特意没有将线缆做成完全刚性的直构件，而是保留了0.4米长度下的自然垂弯形态，这一细节是为了适配设备结构设计阶段的布线干涉检查——很多工程师在做光伏控制机柜、户外储能设备的结构布局时，往往会忽略线缆的实际弯曲占用空间，导致装配时出现线缆与机柜内散热片、电气元件干涉的问题，这个带自然形态的线缆模型，能够直接导入装配体中，模拟实际布线时的空间占用，帮助设计人员提前预留足够的走线空间。端子部分的建模严格按照实际压接后的尺寸还原，包括端子的插合长度、压接段的外径、固定孔的孔径参数，都匹配行业通用的接线端子尺寸规范，选型时可以直接参考模型的安装边界，确认端子与接线排、设备进线口的适配性，不需要额外核对二维图纸的安装尺寸。

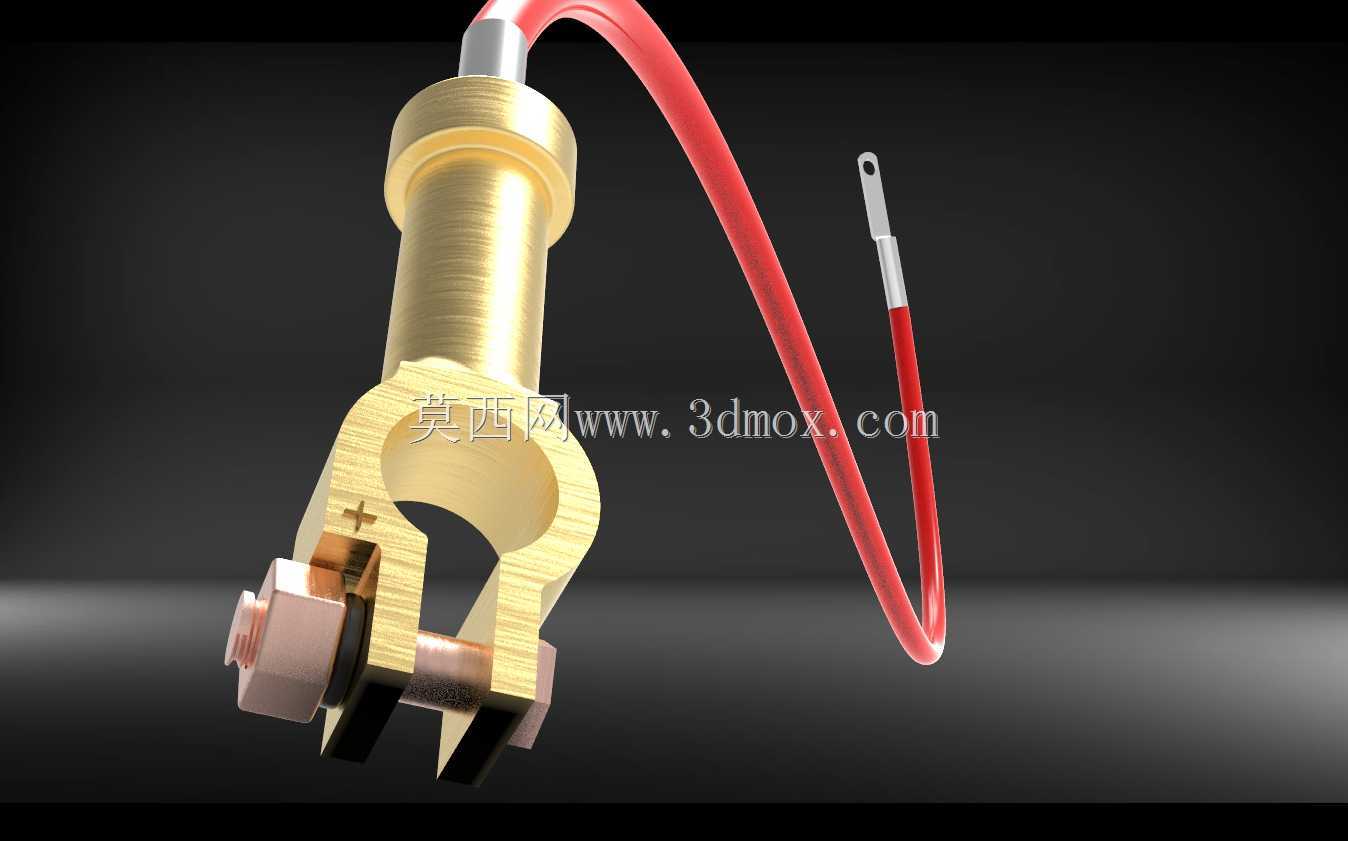

　　从应用场景延伸来看，这类带端子的电缆组件除了光伏系统外，也可用于其他低压大电流的设备内部连接，比如小型储能电源的内部动力接线、直流充电桩的模块间连接，只要载流需求与截面规格匹配，都可以参考该结构做适配调整。建模过程中，线缆外被的纹理、端子表面的金属质感都做了对应还原，不是为了渲染效果的美观，而是方便工程师在做装配演示、布线方案评审时，能够直观区分线缆的绝缘层与金属导电部分，快速识别接线点位的位置。另外，模型还原了端子与线缆衔接处的应力释放结构，也就是线缆末端的加粗护套段，这个结构的作用是避免线缆在端子连接处反复弯折导致线芯断裂，实际选型时这个位置的尺寸直接决定了线缆的耐弯折寿命，建模时保留这个细节，能够让设计人员在做结构校核时，确认应力释放段是否会与设备的进线口防护件产生干涉，保证装配后护套能够完全卡在进线口位置，起到防尘防水的密封作用。

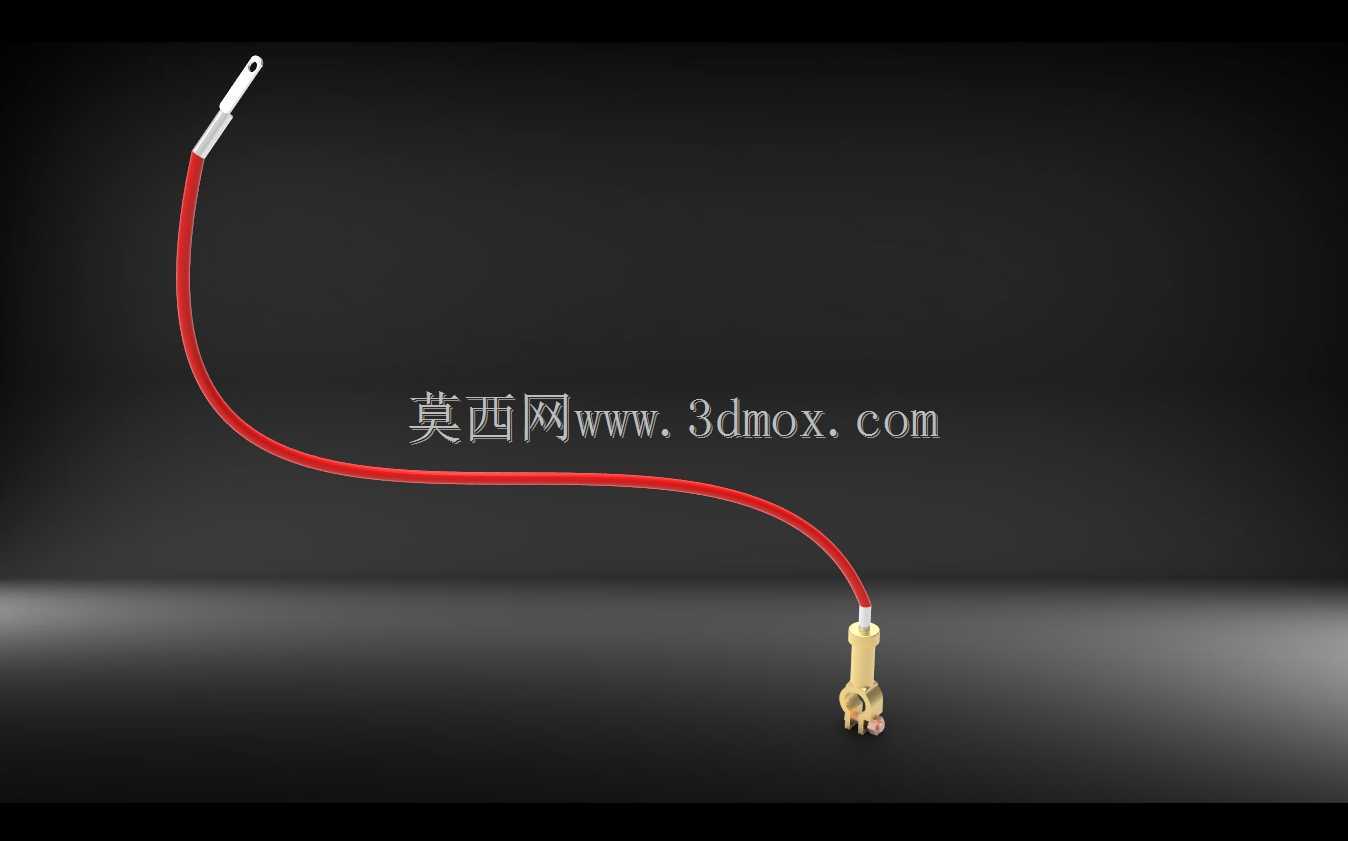

　　在设备布局设计阶段，很多设计人员会忽略线缆的转弯半径要求，比如将线缆强行弯折到小于标准允许的半径，长期使用会导致绝缘层开裂、线芯断股，最终引发接触不良、发热起火的隐患，这个模型的弯曲形态刚好符合16平方毫米线缆的最小弯曲半径要求，导入装配体后可以直接作为布线的参考模板，帮助设计人员规划合理的走线路径，避免出现违反布线规范的设计。两端端子的安装面也做了平整化处理，模拟实际压接后端子与接线排完全贴合的状态，能够准确还原螺栓紧固后的安装位置，不会出现模型装配后面与面错位的问题，保证干涉检查结果的准确性。
