铁路信号机组合式多灯位交通信号装置

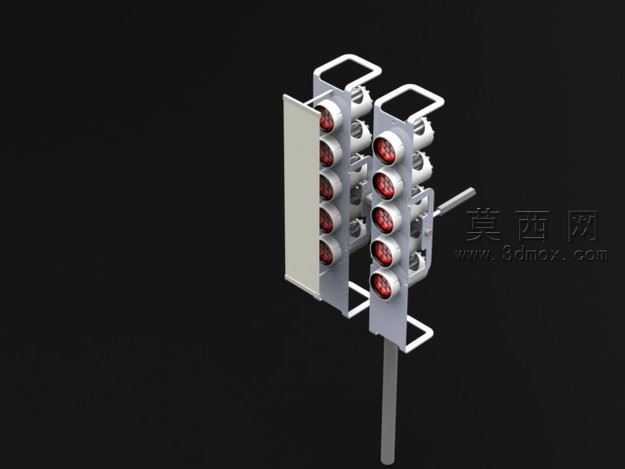

本模型采用SolidWorks进行全参数化三维建模，整体为双列组合式信号机结构，建模过程中严格遵循工业信号设备的实际尺寸比例，先完成单组灯架的基准草图绘制，通过拉伸、切除命令构建灯架的主体框架，框架采用折弯式金属板材结构，顶部设置U型提手结构，提手与架体通过圆角过渡处理避免应力集中，架体侧边预留挡光板安装槽位，挡光板采用薄板拉伸成型，边缘做卷边处理提升结构强度。灯组部分采用阵列特征完成五组灯位的排布，每个灯位包含灯座、灯圈、透镜三个子部件，灯座通过凸台定位与架体精准配合，灯圈采用回转命令生成，表面做哑光金属质感处理，透镜采用半透明红色材质，渲染时调整材质的折射与反射参数，模拟真实信号灯透镜的透光效果。架体底部设置圆柱形安装立杆，立杆与架体通过加强筋连接，提升整体结构的稳定性，侧边设置手动扳动式切换结构，扳杆与内部转轴做同轴配合，还原信号机的切换操作结构。材质分配阶段，金属架体采用磨砂镀锌钢材材质，调整粗糙度参数模拟金属表面的细微颗粒质感，挡光板采用浅灰色哑光板材材质，透镜部分添加轻微的自发光参数，模拟信号灯点亮时的通透视觉效果，渲染时采用黑色背景突出模型主体，通过三点布光方式打亮模型的结构轮廓，避免金属表面出现过曝的反光区域，清晰展现架体的折弯结构、灯组的排布层次以及各部件的装配关系。设计过程中充分考虑信号设备的实际使用需求，双列排布的灯组可实现多信号状态的切换显示，侧边挡光板可避免相邻灯位的光线串扰，顶部提手方便设备的搬运与安装，整体结构紧凑合理，各部件之间的装配间隙符合工业设备的设计规范，可用于铁路信号设备的结构展示、教学演示以及相关产品的方案设计参考。
