通风散热型机动车制动盘结构设计

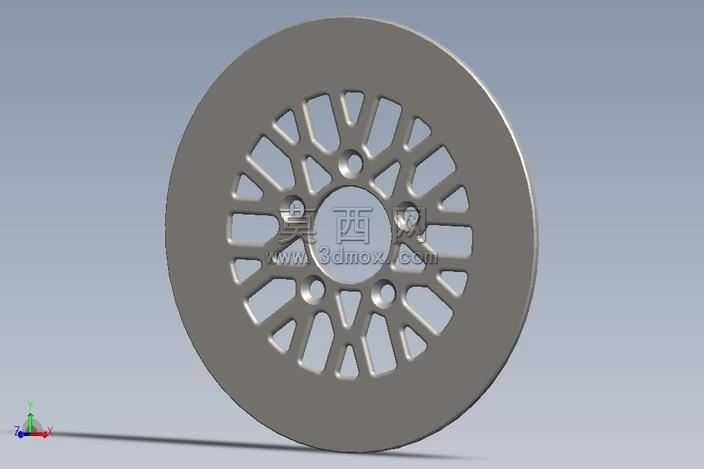

本作品为机动车盘式制动系统核心部件制动盘的三维建模设计成果，建模阶段采用参数化特征构建思路，首先以旋转凸台命令生成制动盘的基础环形盘体，精准控制盘体外径、内安装台直径、整体盘厚等核心尺寸，保证基础结构的尺寸精度符合常规乘用车辆制动部件的装配适配要求。在散热结构设计上，摒弃传统实心盘的厚重结构，采用周向均匀排布的镂空辐条式通风槽设计，通过圆周阵列命令完成所有镂空槽位的特征生成，每一处镂空槽的轮廓都经过圆角过渡处理，既避免应力集中导致的盘体开裂风险，又能在车辆制动过程中引导空气快速流经盘体内部，带走制动摩擦产生的大量热量，有效降低制动热衰退现象的发生概率。安装定位区域设计有中心定位孔与周向分布的螺栓安装孔，孔位边缘同样做了倒角处理，方便装配时螺栓顺利导入，同时保证安装后盘体与轮毂的同轴度，减少制动过程中的抖动问题。材质设定阶段为模型赋予了灰铸铁材质属性，还原真实制动盘的金属质感，表面做了哑光磨砂的质感处理，模拟实际制动盘经过加工后的粗糙摩擦面特征，渲染阶段采用工作室环境光搭配定向补光，清晰展现盘体的立体结构、镂空区域的通透感以及金属材质的厚重质感，同时通过阴影效果强化模型的空间立体感。整体设计兼顾了制动部件的结构强度需求与散热性能需求，镂空结构在保证盘体抗扭、抗冲击强度的前提下，有效降低了盘体自身重量，实现了轻量化设计目标，所有结构特征都符合实际制动盘的加工工艺要求，不存在无法落地生产的异形结构，可用于制动系统结构教学、产品设计验证等场景。
