TRILOGIQ型材连接固定支架结构

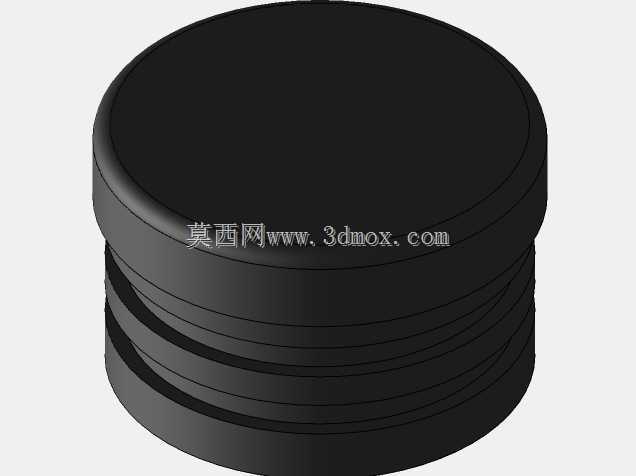

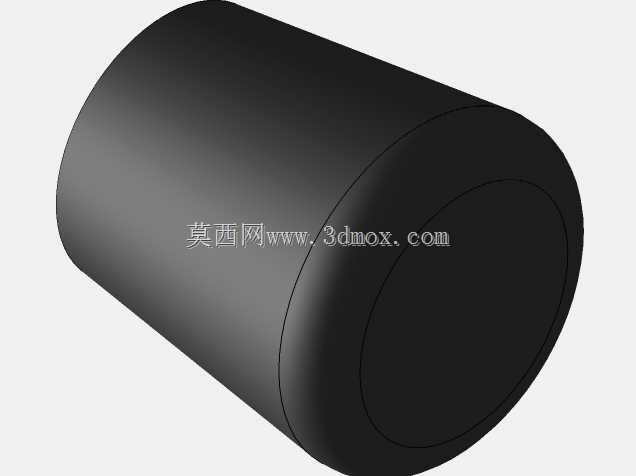

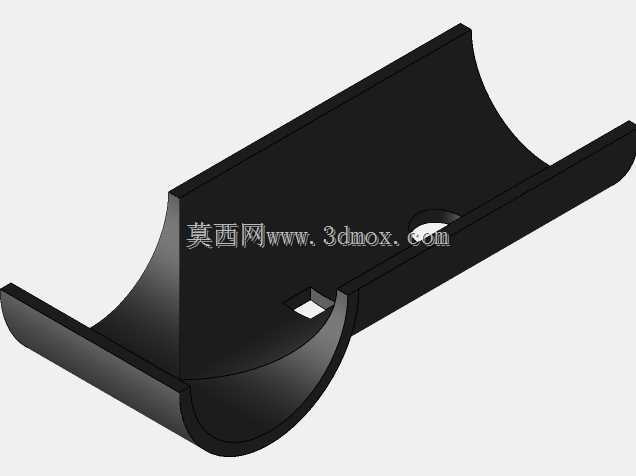

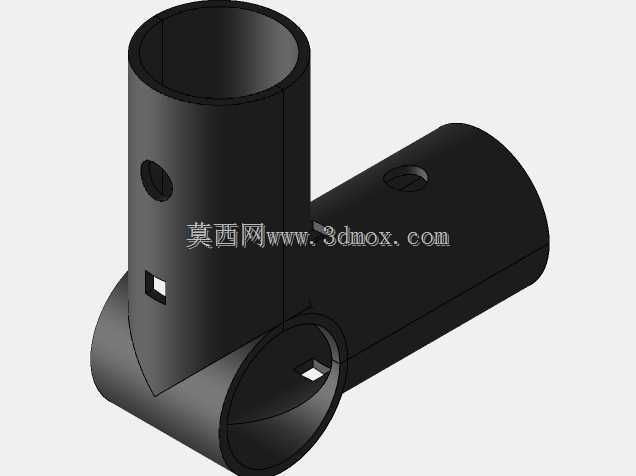

　　这款支架主要应用在模块化工业铝型材、精益管搭建的工装框架、物料周转架、设备旁侧辅助安装工位中，日常产线做传感器、小型气动元件、走线槽的侧装固定时，这类适配圆弧型材面的连接件是很常用的结构件。做这类结构设计的时候，首先要解决的是圆弧面贴合的问题，常见的精益管或者圆弧截面型材的柱面曲率是固定的，支架的弧形贴合面如果曲率做不准，安装时就会出现贴合缝隙，锁紧后容易出现应力集中，长期受设备振动影响会出现固定松动的问题，所以设计时弧形贴合段的弧度完全匹配对应规格型材的外圆弧半径，保证安装时整个弧面完全贴紧型材外壁，锁紧后不会出现滑移偏转。

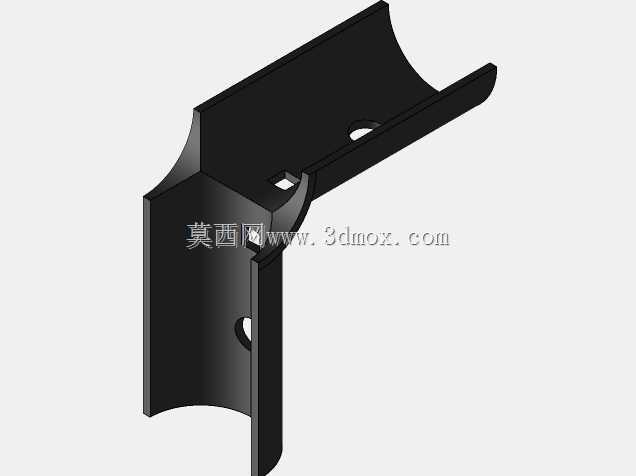

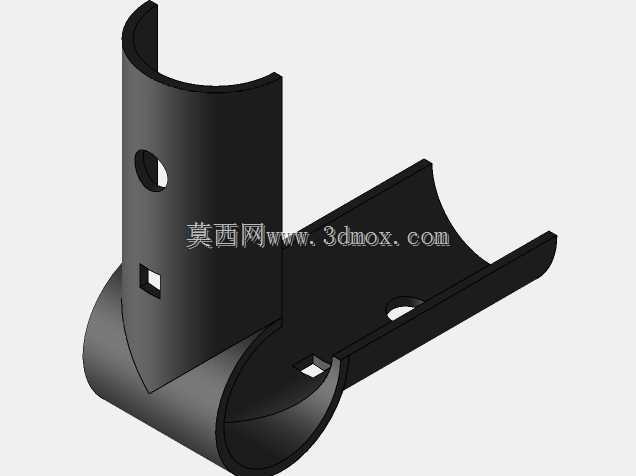

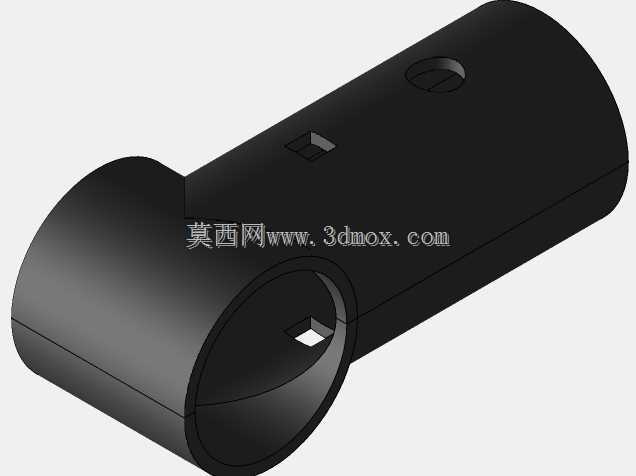

　　从结构功能上看，这款支架采用一体钣金折弯成型，没有额外的拼接焊缝，整体刚性更好，垂直方向的延伸臂用来承载需要安装的小型元件，臂上预留的两个安装孔，一个是腰型孔、一个是圆孔，腰型孔可以在安装时微调固定位置，补偿前期框架搭建时的位置累积误差，圆孔用来做最终的定位锁紧，避免安装后出现位置窜动。支架主体上预留的两个通孔，是用来穿装锁紧螺栓的，安装时不需要在型材上做额外的打孔攻丝，配合T型螺栓或者抱箍结构就能快速固定在型材柱面上，适配产线快速搭建、后期改造调整的需求，不需要破坏原有型材的结构强度。

　　做这类支架的建模时，首先要确认适配型材的外径尺寸，确定弧形贴合面的曲率半径，折弯处的圆角要匹配钣金加工的折弯系数，避免折弯时出现材料开裂或者回弹导致的尺寸超差，所有安装孔的位置要避开折弯应力区，孔边到折弯边的距离要留够至少两倍板厚的余量，防止冲孔后折弯出现孔位变形。安装边界上，支架固定在型材上之后，横向延伸臂的伸出长度要控制在合理范围，避免伸出过长导致挂载时出现过大的挠度，按照常规2mm厚度的冷轧钢板材质计算，这个伸出长度下挂载1kg以内的小型传感器或者气动元件，形变量可以控制在0.1mm以内，完全满足工业现场的安装精度要求。垂直段的高度要保证安装后下方预留足够的走线空间，不会和型材上的其他相邻配件出现干涉，弧形段的长度要覆盖足够的贴合面积，保证锁紧后摩擦力足够承担挂载载荷，不会出现绕型材转动的情况。

　　在实际产线应用里，这类支架经常用在精益管工作台的传感器安装、物料架的挡停机构固定、自动化设备旁的辅助走线支架等场景，相比一体式焊接的支架，这种可拆卸的钣金支架调整灵活，不需要焊接作业，现场组装只需要普通的内六角扳手就能完成安装，后期改造时可以随意调整位置和角度，不会造成材料浪费。设计时还要注意边角的倒钝处理，所有外露的板边都要做去毛刺处理，避免安装调试时划伤操作人员，表面处理可以根据使用场景选择喷塑或者镀锌，在普通车间环境下用镀锌处理就能满足防锈要求，在有腐蚀性介质的车间可以选择环氧喷塑处理提升耐腐蚀性。建模过程中要把折弯扣除的参数准确设置，保证展开后的下料尺寸准确，减少钣金加工时的试错成本，所有孔位的尺寸公差按照IT12级控制，既能满足安装的互换性要求，也不会过度提高加工成本。
