小型热风发生装置结构三维数模

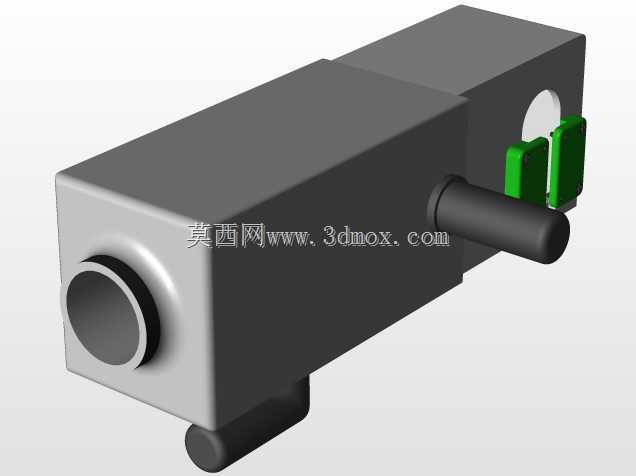

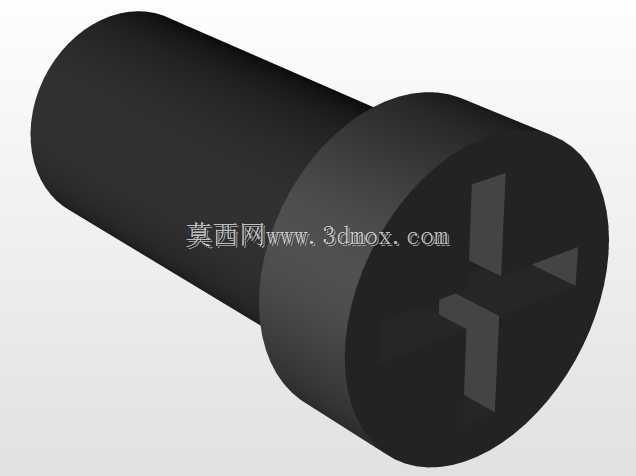

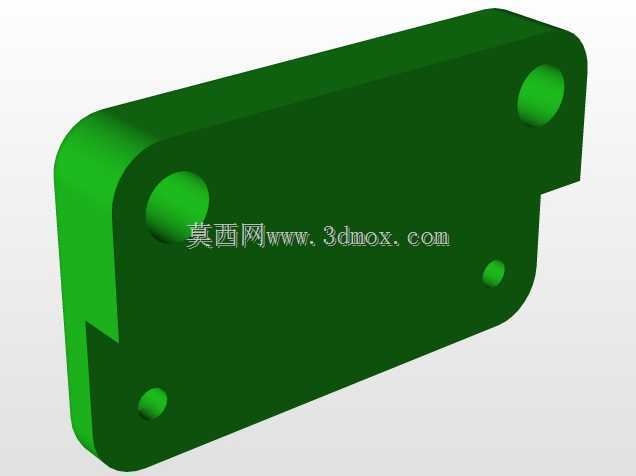

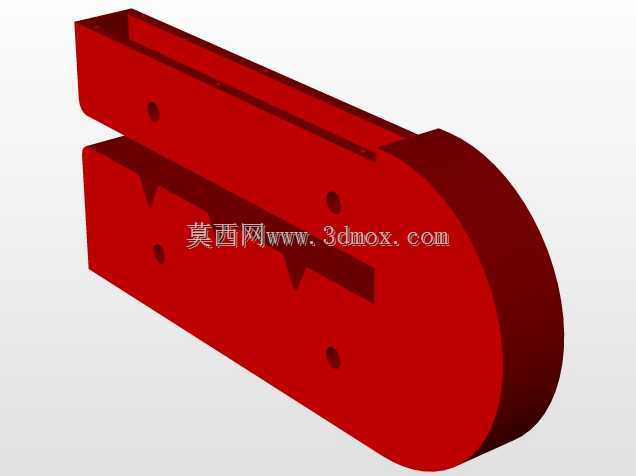

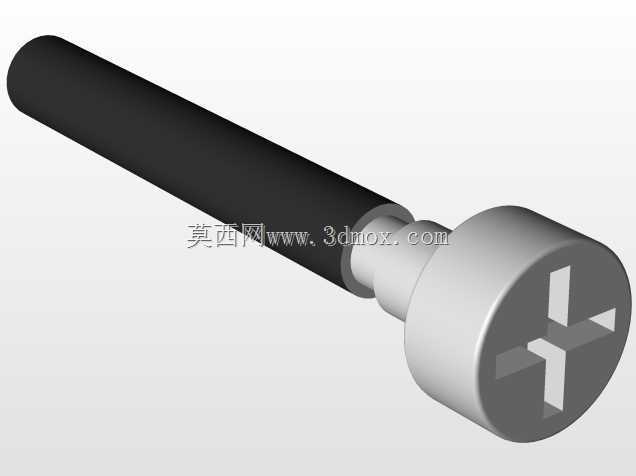

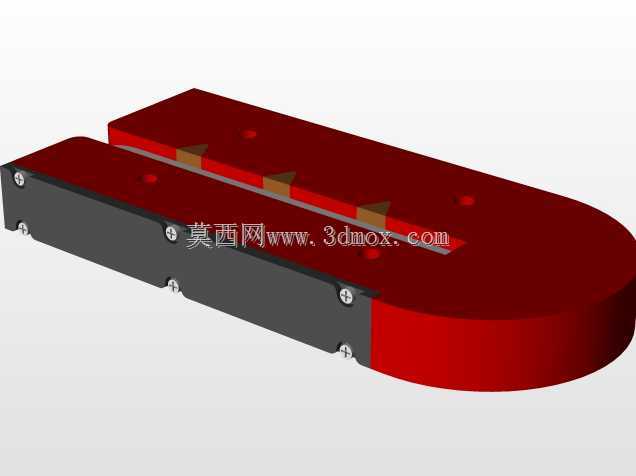

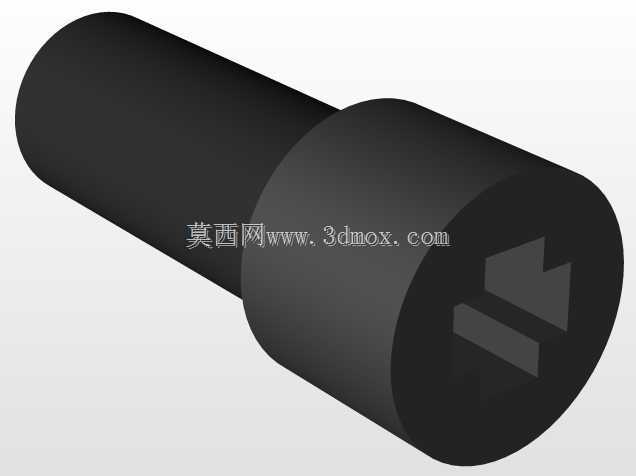

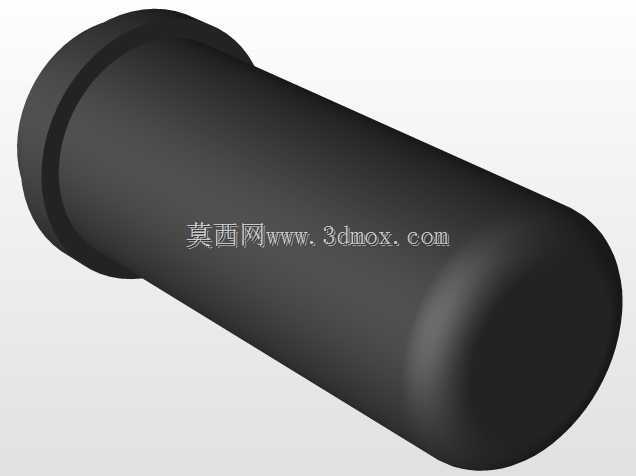

　　这款热风发生装置的结构设计，核心围绕小空间内的热风输出需求展开，主体采用方箱式集成布局，将发热组件、风路通道、控制接线端全部整合在金属壳体内，最大限度压缩设备整体占用空间，适配紧凑安装场景。从结构细节来看，主体壳体采用折边拼接的钣金结构设计，前端设置圆形热风输出接口，接口做了加厚翻边处理，既可以提升接口处的结构强度，避免外接风管长期插拔造成的端口变形，也能预留密封件安装位，减少热风输出过程中的漏风损耗。侧部伸出的圆柱状结构为风量调节旋钮的安装轴，轴体与壳体之间预留了密封衬垫的安装间隙，可避免设备运行时内部热风从轴缝溢出，同时阻挡外部粉尘进入壳体内部影响发热元件寿命。侧部的绿色块状结构为接线端子的防护盖，防护盖与壳体采用卡扣加螺丝的双重固定方式，既方便接线时快速拆卸，也能在设备长期运行时避免接线端裸露，降低误触、积尘带来的安全隐患。底部设置的两个凸起支撑脚，将壳体主体与安装面抬升出一定间隙，一方面可以避免设备运行时的热量直接传导到安装基面，降低对周边不耐热部件的热影响，另一方面也能在壳体底部形成空气流通层，帮助壳体自身散热，避免外壳长期处于高温状态加速表面涂层老化。

　　在实际工业场景中，这类小型热风装置常被集成在小型热缩包装工位、电子元器件局部焊接预热工位、3D打印耗材烘干通道、小型工件表面除水干燥工位中，相比大功率工业热风机，它的输出风量与温度区间更适配小范围、定点加热的需求，不会因为风量过大造成小型工件移位，也不会因为加热范围过广造成周边元器件的热损伤。设计过程中，结构工程师优先考虑了安装适配性，壳体背部预留的弧形缺口为安装固定的挂接位，既可以通过螺栓穿过挂接位将设备固定在设备机架的立式安装面上，也可以搭配L型支架实现卧式台面安装，两种安装方式不需要额外改动壳体主体结构，仅通过更换配套支架即可完成适配。风路设计上，内部采用直通风道结构，进风端设置在壳体尾部与支撑脚间隙对应的位置，空气进入后直接流经PTC发热组件，从前端出风口输出，减少风路弯折带来的风阻损耗，在相同功率下可以获得更高的出风效率，同时直通风道也减少了内部积尘的死角，降低长期使用后的维护清理难度。

　　从安装边界尺寸来看，设备整体长宽高比例控制在适配小型设备集成的区间，前端出风口的直径为标准通用尺寸，可以直接对接市面上常规规格的耐高温热风软管，不需要额外制作转接头；侧部调节轴的伸出长度经过核算，既保证旋钮安装后有足够的操作空间，也不会因为伸出过长在设备集成时与周边结构产生干涉；接线防护盖的突出高度控制在最小范围，避免设备并排安装时因为防护盖突出造成安装间隙过大，浪费安装空间。结构细节上，壳体所有的边角都做了小圆弧倒角处理，既可以避免钣金加工后的锐边造成装配人员划伤，也能减少应力集中，提升壳体的抗形变能力，在设备受到轻微磕碰时不容易出现边角凹陷变形。设备的重心经过配平设计，当采用卧式台面放置时，重心落在两个支撑脚与出风口形成的支撑面中心位置，即使受到轻微的外力触碰也不容易出现倾翻；当采用立式挂装时，挂接位的位置设置在重心偏上的位置，挂装后设备不会出现低头倾斜的情况，长期使用也不会因为挂接件受力不均造成固定松动。
