圆柱工件反向理料输送分选设备结构

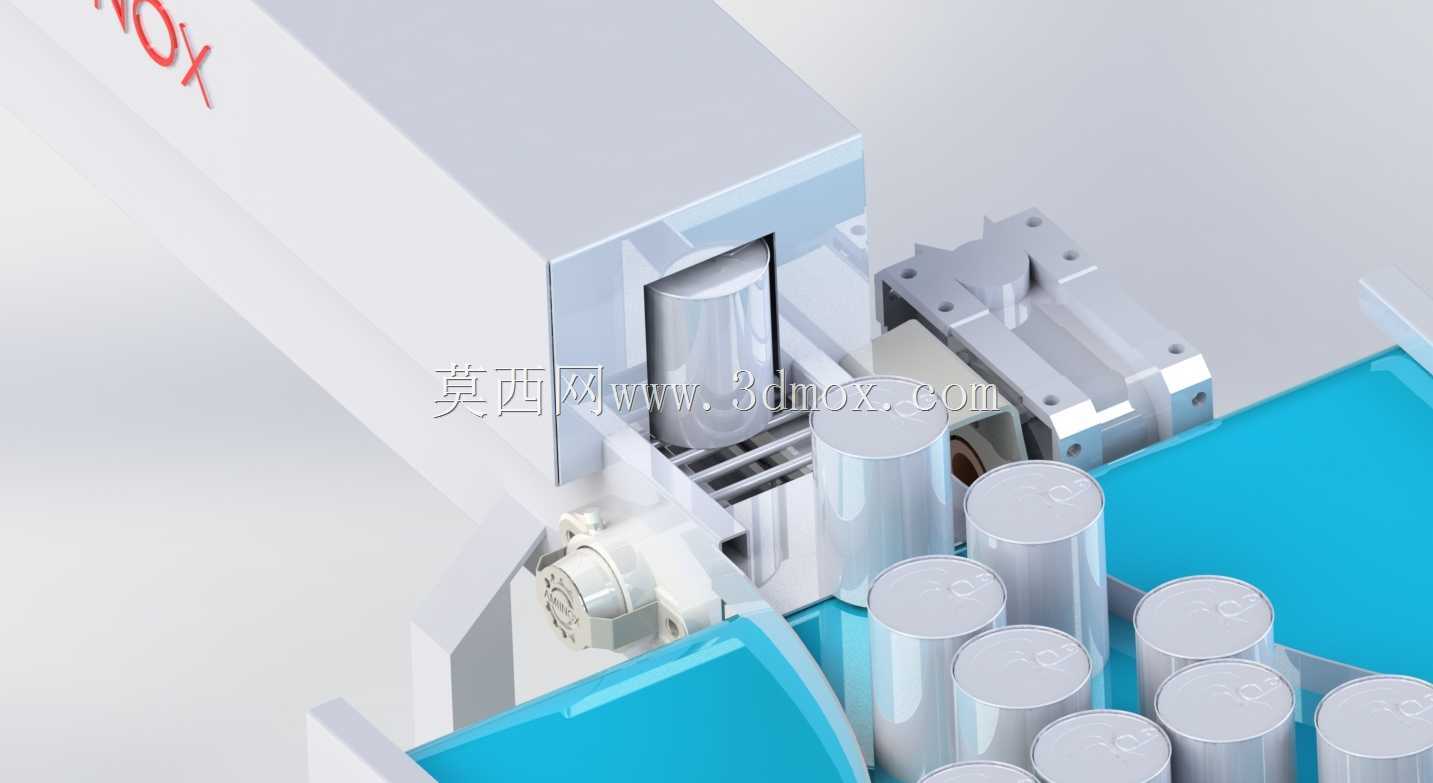

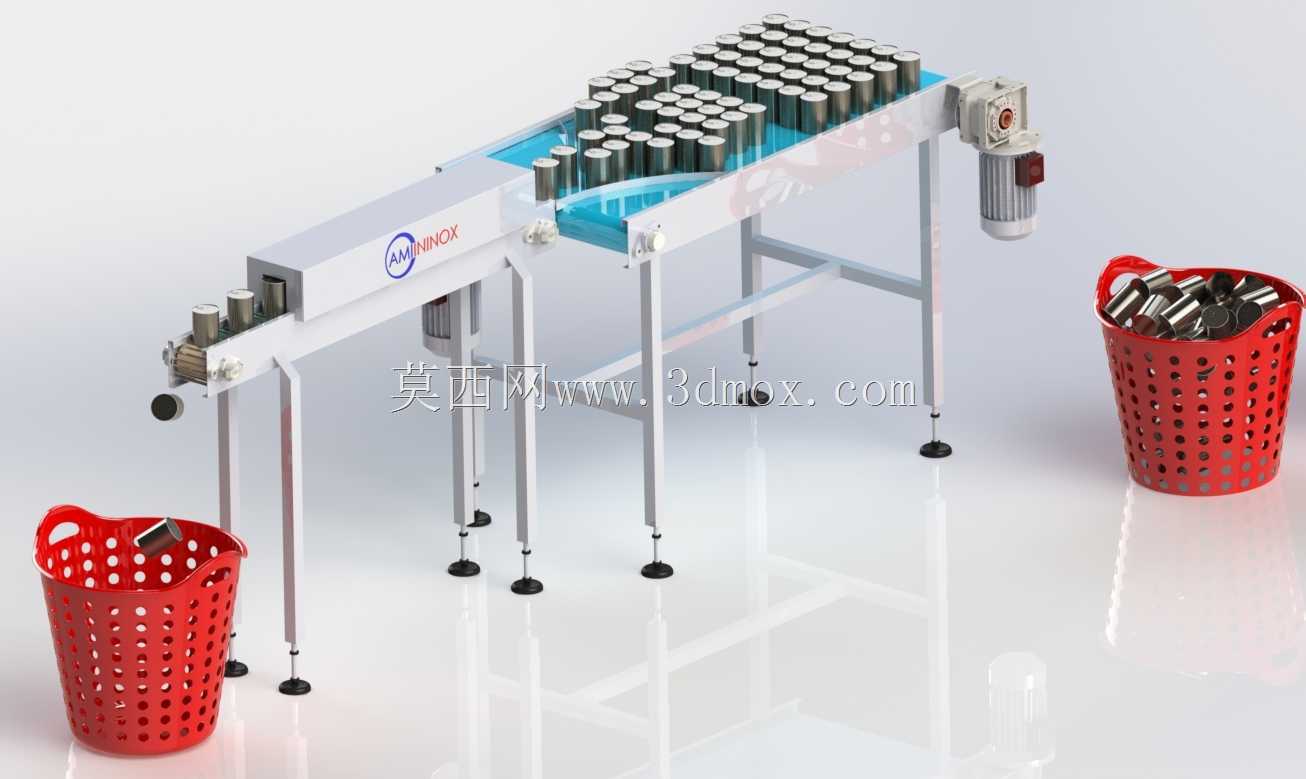

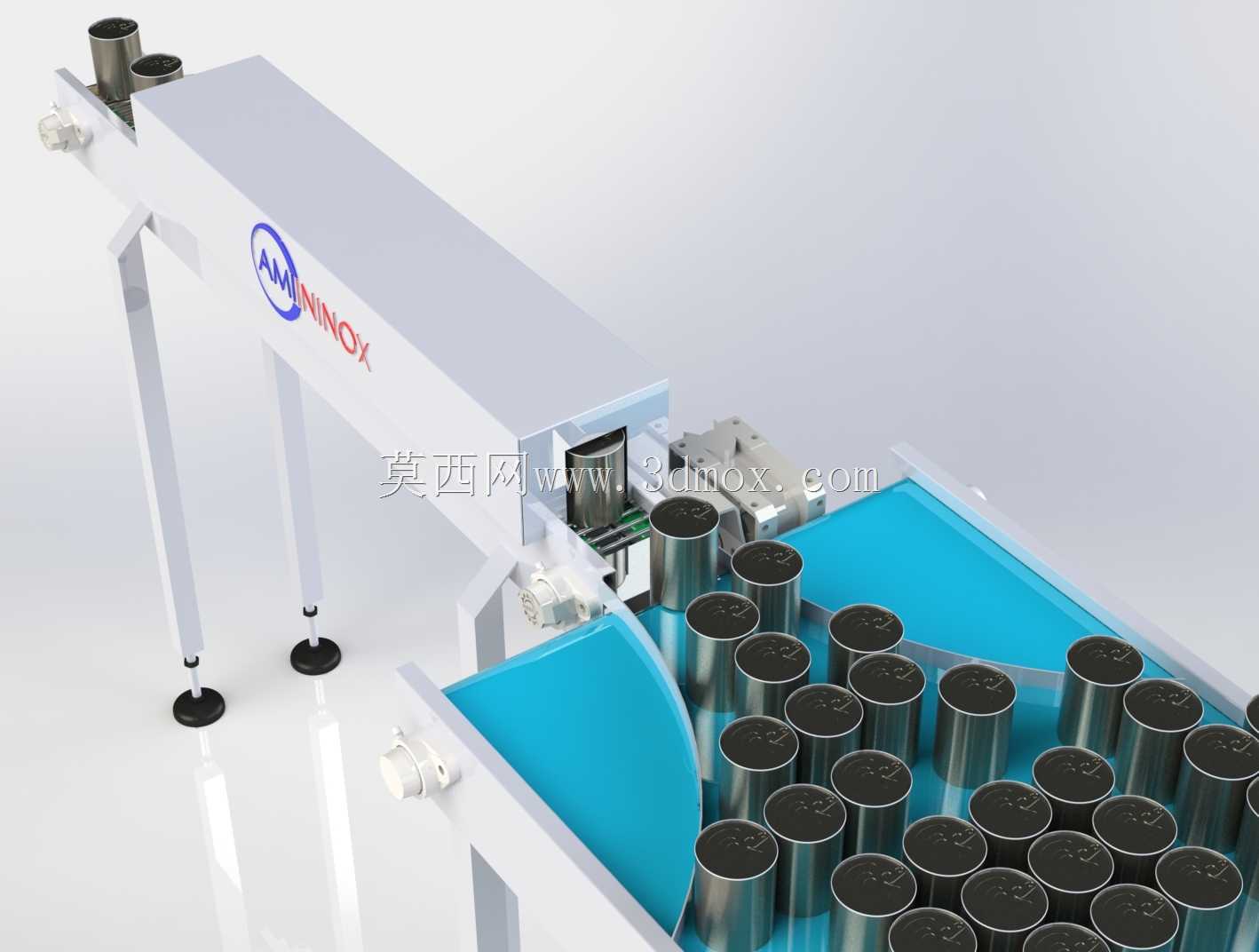

　　这套理料输送结构主要面向小型圆柱类金属工件的后段整理工序，常见应用场景集中在五金加工、精密零部件制造、电池电芯生产等需要对批量圆柱工件做姿态规整、反向剔除的产线环节，可直接对接上游加工设备出料端，也可衔接下游检测、包装工位，替代人工完成杂乱工件的定向排序与不合格姿态工件的回流作业。从实际落地的工况来看，这类设备通常布置在冲压、车床加工工序之后，解决批量圆柱工件出料时姿态杂乱、部分工件朝向不符合后续工序要求的问题，避免人工理料效率低、易混入反向工件导致后续卡料、加工报废的情况。设备主体采用两段式皮带输送布局，前段为水平进料输送段，承接上游倾倒或输送过来的杂乱圆柱工件，皮带表面做了防滑哑光处理，避免圆柱工件在输送过程中出现打滑偏移，输送段两侧设置了高度可调的导向挡边，挡边采用食品级白色高分子材质，既不会刮伤工件表面，也可根据工件直径快速调整挡边间距，适配不同直径规格的圆柱类工件，调整范围可覆盖直径15mm到60mm的常规圆柱工件，无需更换主体结构件即可完成多规格产品的快速换型。中段设置了姿态识别与剔除工位，利用工件自身重力与导向结构的配合，当反向输送的工件经过该工位时，会顺着导向缺口落入下方的回流斜槽，斜槽直接连通侧边的回收料筐，正向姿态的工件则顺着后段倾斜输送段平稳输送至下游工位，后段输送段的倾斜角度经过反复校核，设置为12度倾角，既保证圆柱工件不会在输送过程中滚落，也能让反向工件在重力作用下更顺畅地完成剔除动作，不会出现卡滞在剔除口的情况。

　　设备的支撑框架采用304不锈钢方管焊接成型，支脚配置了可调节橡胶减震脚杯，可根据现场地面平整度调整设备整体水平度，调整行程为±30mm，安装时无需对地面做预埋处理，直接放置在平整车间地面即可完成固定，设备整体宽度控制在850mm，长度为1800mm，进料端高度为750mm，出料端高度为900mm，可适配多数常规产线的设备对接高度，不需要额外增设过渡衔接平台。驱动端采用同轴斜齿轮减速电机直连主动辊的传动方式，摒弃了传统链条传动的结构，减少了传动环节的间隙与维护点，电机转速可通过配套变频器做无级调节，输送速度调整范围为0m/min到18m/min，可根据上游产线的出料节拍灵活调整输送速度，匹配不同产能的生产需求。在结构设计过程中，

　　重点考虑了设备的易清洁性与维护便捷性，皮带张紧机构采用侧边快拆式张紧结构，更换皮带时无需拆解整体框架，仅需松开侧边张紧螺栓即可完成皮带的拆卸与更换，日常清洁时可直接用高压水枪冲洗设备接触物料的部位，框架上没有易积料的死角，所有焊接位置都做了圆弧过渡处理，避免碎屑、油污堆积在焊缝位置。设备两侧的防护挡板采用透明亚克力材质，既可以直观观察工件的输送与剔除状态，出现卡料时也能快速打开挡板做应急处理，不需要拆解整体防护结构。从安装边界来看，设备运行时的最大外伸部件为侧装的减速电机，电机突出设备主体框架的尺寸为180mm，现场布置时仅需在设备驱动侧预留200mm的维护空间即可，其余侧面仅需预留100mm的间隙满足通风与清洁需求，

　　不会占用过多车间产线空间，适合在紧凑型生产车间内布置。回流料筐采用带镂空孔的塑料周转筐，放置在设备剔除口的正下方，筐体底部设置了定位卡槽，可直接卡在地面预设的定位块上，避免料筐被工件撞击后出现移位，当筐内工件收集到额定容量时，可直接更换空筐继续生产，不需要停机等待，保证产线的连续运行。这套结构在设计时没有采用复杂的视觉检测或气动剔除元件，完全依靠机械结构完成姿态识别与剔除动作，相比带电控检测的理料设备，故障率更低，对车间使用环境的要求也更低，即使在多油污、多金属碎屑的加工车间内也能稳定运行，不会出现传感器被碎屑遮挡导致误剔除的情况，日常维护仅需定期检查皮带磨损情况、给减速电机补充润滑脂即可，维护成本远低于同类带智能检测的理料设备。
