螺旋输送给料设备三维结构设计

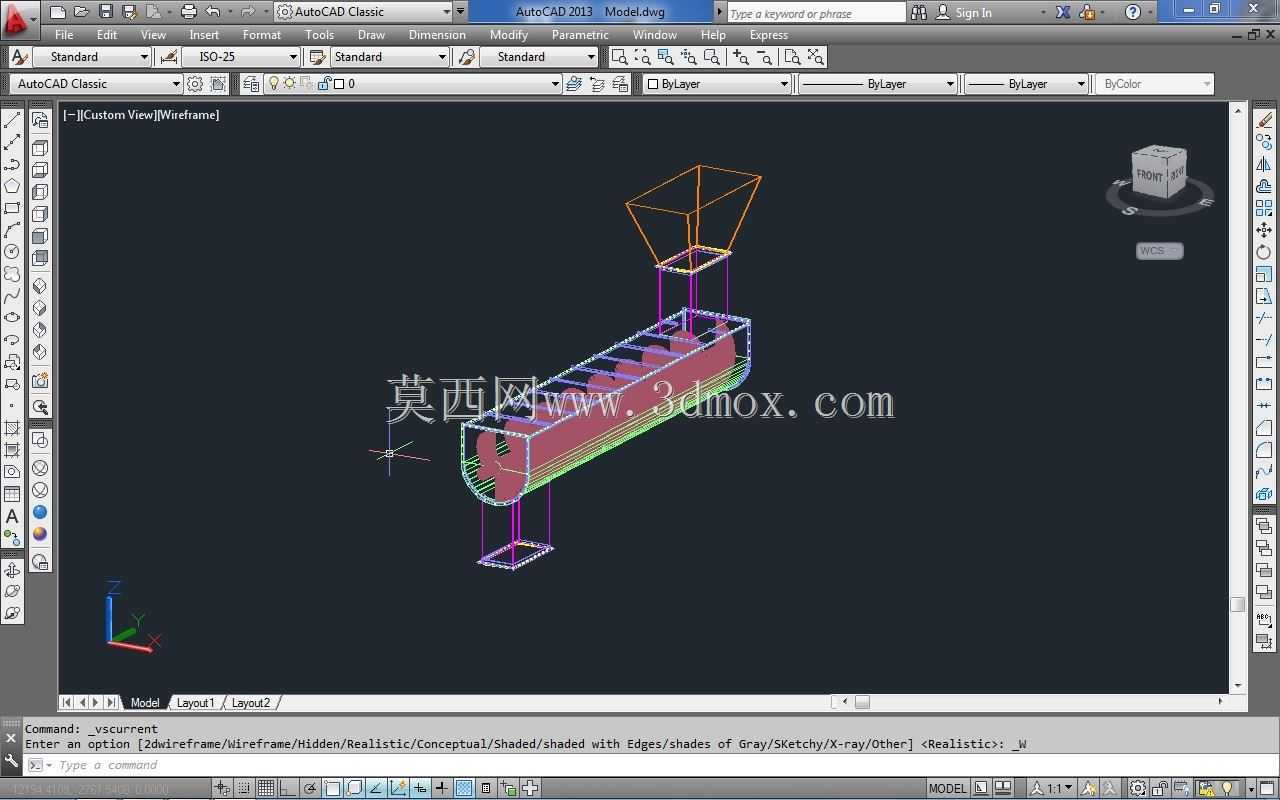

　　在散状物料处理的各类生产场景中，螺旋给料类设备一直是粉体、颗粒状物料连续输送与定量给料的核心执行单元，这套三维结构完整还原了槽式螺旋给料设备的全部装配关系，可直接用于同类型设备的结构参考、改型设计与装配校核。从实际应用场景来看，这类设备广泛适配粮食加工、建材生产、化工粉体配料、冶金散料输送等工况，既可以水平布置完成车间内不同工序间的物料转运，也可以小角度倾斜安装满足进料口与受料设备间的高度差适配需求，相比带式输送、斗式提升类设备，其全封闭的槽体结构能有效减少输送过程中的粉尘外溢，对于易扬尘、有一定防潮要求的散料适配性更强。

　　从功能特性上看，该设备核心通过带螺旋叶片的转动轴在U型槽体内的回转运动，推动槽内物料沿轴向持续移动，进料端设置的扩口式受料斗能承接上游设备落下的散料，避免物料撒落，槽体端部的密封结构可防止细粉料从轴端缝隙泄漏，出料端可根据对接设备的接口形式调整开口位置与尺寸，适配不同的下游受料装置。设计过程中重点考量了螺旋叶片的螺距参数匹配：针对流动性较好的颗粒状物料，采用等螺距叶片设计即可保证输送稳定性，若后续改型用于流动性较差的粘性粉料，可直接在该模型基础上调整为变螺距结构，从进料端到出料端螺距逐步增大，避免物料在槽体内压实堵塞。

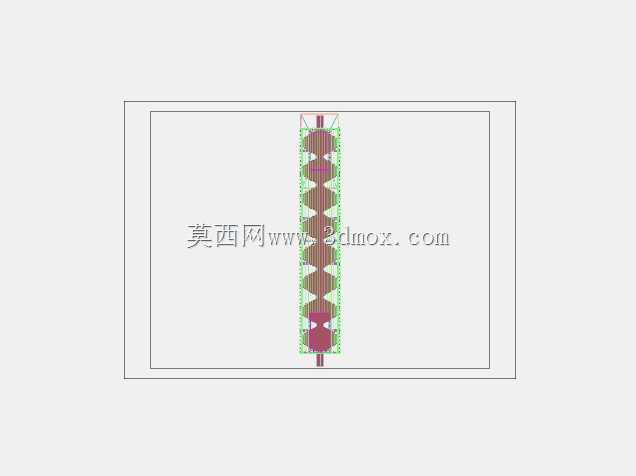

　　结构设计层面，该模型完整呈现了螺旋轴的支撑形式：两端采用带座轴承作为转动支撑，轴承座与槽体端板通过螺栓连接，便于后期维护时的拆卸更换，螺旋叶片与槽体内壁预留了均匀的装配间隙，既避免叶片转动时与槽壁刮擦产生卡滞，也不会因间隙过大导致槽底残留物料过多。槽体采用分段式法兰连接结构，当设备整体长度超过单节槽体的加工运输极限时，可通过法兰拼接多节槽体延长输送距离，法兰连接处设置密封垫片，保证拼接位置的密封性。进料斗的扩口角度经过合理设计，能保证物料依靠自重顺利滑入槽体内，不会在料斗位置结拱堵料，料斗与槽体的连接位置设置在螺旋轴进料段的正上方，保证落下的物料直接进入螺旋叶片的推送区间，减少无效堆积。

　　从安装边界与尺寸适配角度，该模型的所有安装接口都做了参数化预留：槽体底部的支撑脚可根据现场安装基础的高度调整支腿长度，支撑脚底部设置安装底板，可通过膨胀螺栓与地面或设备机架固定；驱动端的连接法兰适配标准减速电机的输出轴尺寸，可根据实际需要的输送量匹配对应功率与转速的驱动单元，无需额外改动主体结构。设计时也充分考虑了设备的检修需求，槽体顶部可根据使用场景选择加装可拆卸盖板，日常运行时盖板封闭减少粉尘溢出，需要清理槽内残留物料、检修叶片磨损情况时，只需拆下盖板即可完成操作，无需整体拆解设备。螺旋轴的轴端设置了拆卸工艺螺孔，当需要更换叶片或维护轴承时，可通过工艺螺孔配合拉马顺利拆下轴端配件，避免敲击损伤轴面。

　　在实际选型参考中，可通过调整该模型的螺旋直径、螺距、轴转速来匹配不同的输送产能需求，直径越大、螺距越大、转速越高，单位时间内的输送量就越大，但转速上限需要根据物料特性调整，对于磨琢性较强的物料，转速不宜过高，避免叶片磨损过快；对于比重较轻的粉料，可适当提高转速保证输送效率。槽体的壁厚选择也可根据物料的磨琢性调整，输送砂石、矿粉类强磨琢性物料时可在该模型基础上加厚槽壁，或在槽体内壁加装可更换的耐磨衬板，延长设备整体使用寿命。整套模型的装配层级清晰，所有零件的配合关系都按照实际加工装配要求设置，没有出现干涉错位的问题，可直接导出工程图用于生产加工参考，也可导入仿真软件完成输送过程的物料运动仿真、结构强度校核等后续工作。
