带法兰安装座的锥形连接支撑结构件

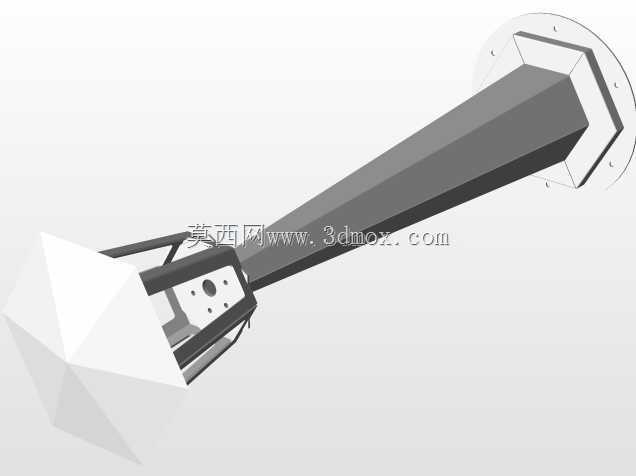

　　这类带法兰安装基座的锥形支撑连接构件，常出现在需要长距离载荷传导、同时对安装端定位精度有要求的工业场景里，比如自动化产线的末端执行器连接臂、检测设备的探头延伸支架、户外传感设备的安装固定支杆，都能见到类似结构的身影。从实际使用逻辑来看，它的核心作用是在两个不同安装界面之间建立刚性连接路径，一端通过带安装孔的圆形法兰盘贴合在设备基体的安装平面上，依靠螺栓穿入法兰周向的均布孔完成锁紧固定，保证连接端不会出现周向转动或者轴向窜动；另一端的多面体安装位则用来对接功能组件，比如视觉检测相机、测距传感模块、小型作业执行头，多面的结构设计可以让对接组件根据实际需求选择不同的安装朝向，不用额外加装角度调整转接件，能减少整体装配的零件数量，降低连接环节的累积误差。

　　设计这类结构的时候，首先要考虑的是载荷传导的路径合理性，锥形段的锥度不是随意设定的，要根据实际承受的径向弯矩、轴向拉压载荷来匹配，锥度过大会增加整体结构的重量，也会让两端的连接界面尺寸差过大，浪费安装空间；锥度过小则会降低结构的抗扭刚度，在承受侧向冲击载荷的时候容易出现根部应力集中，甚至引发断裂失效。法兰盘上的安装孔位置要和通用设备的安装孔位匹配，孔边到法兰外缘的距离要满足螺栓安装的扳手空间要求，同时法兰和锥形段衔接的位置要做圆弧过渡处理，避免机加工或者受力的时候出现应力集中裂纹。另一端的多面体连接端，每个安装面都要预留对应的螺纹孔或者定位销孔，孔位的位置度公差要控制在合理范围，保证对接组件安装之后的位置精度满足使用要求，多面体的棱边要做小倒角处理，避免装配的时候划伤操作人员，也能减少应力集中的薄弱点。

　　从安装边界来看，法兰端的外径决定了它在基体上的最小安装平面尺寸，安装的时候需要保证基体的安装平面平面度达标，不然法兰锁紧之后会出现额外的装配应力，长期使用容易导致锥形段变形。锥形段的长度要根据实际需要的延伸距离确定，要注意长度过长的时候需要校核结构的固有频率，避免和设备运行时的振动频率重合引发共振，影响端部安装的功能组件正常工作。整个构件的内部可以根据减重需求设计成中空结构，但是中空的壁厚要均匀，避免3D打印或者机加工的时候出现壁厚不均导致的变形，中空结构还可以用来穿设线缆，让端部功能组件的走线从构件内部穿过，既美观又能避免线缆外露被剐蹭损坏。

　　实际选型应用的时候，要先核算结构需要承受的最大载荷，包括静态的挂载重量、动态运行时的惯性载荷、可能出现的意外冲击载荷，根据载荷大小选择合适的制作材料，常规工况下用普通碳钢做表面喷塑处理就能满足强度和防腐要求，如果是在有腐蚀的环境里使用，可以换成不锈钢材质或者做阳极氧化的铝合金材质，铝合金材质的重量更轻，适合对移动部件重量有要求的场景，比如机械臂末端的延伸支架，能降低机械臂的运动负载，提升运动响应速度。装配的时候，法兰端的螺栓要按照对角顺序分次锁紧，保证法兰面和基体平面完全贴合，不要出现单侧锁紧导致的法兰翘起问题，端部安装功能组件的时候，要保证连接螺栓的锁紧力矩符合要求，必要的时候可以加防松垫圈或者涂螺纹胶，避免设备运行过程中螺栓松动导致组件移位。
